双工位电池组管道夹紧固定支架结构

　　该结构主要面向储能模组装配、工业流体管路布设场景设计，可同时完成两组方形储能电池的侧向限位与并行管道的承托固定，解决多部件并行布设时的相对位移、管路晃动问题。从实际使用场景来看，这类夹紧结构常应用在户用储能PACK组装、小型工业设备内部管线排布工位，不需要额外焊接工序，所有部件通过标准紧固件完成拼接，适配现场快速装配的需求。

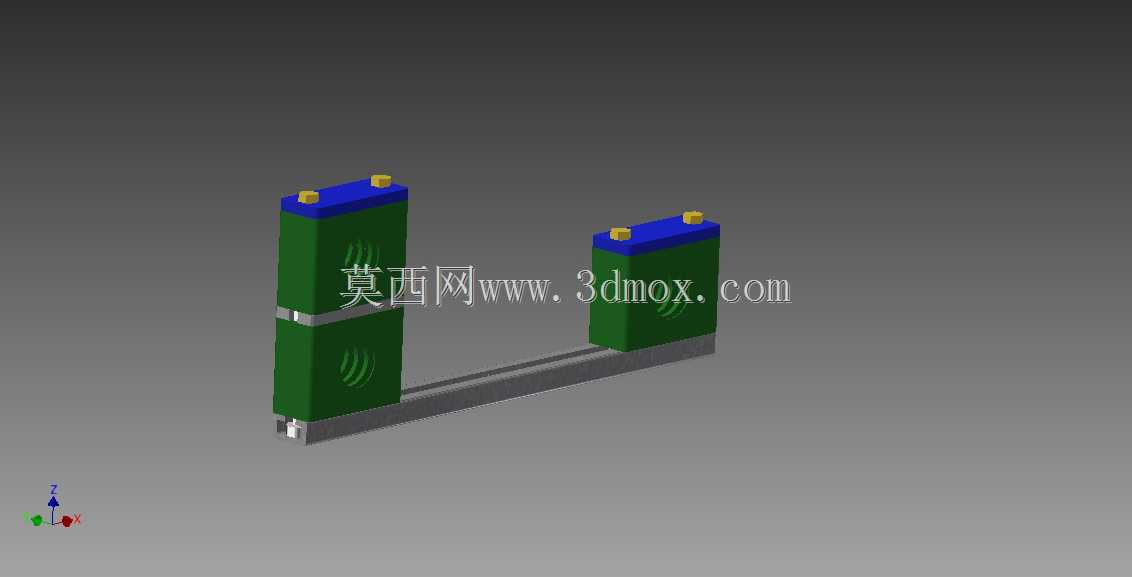

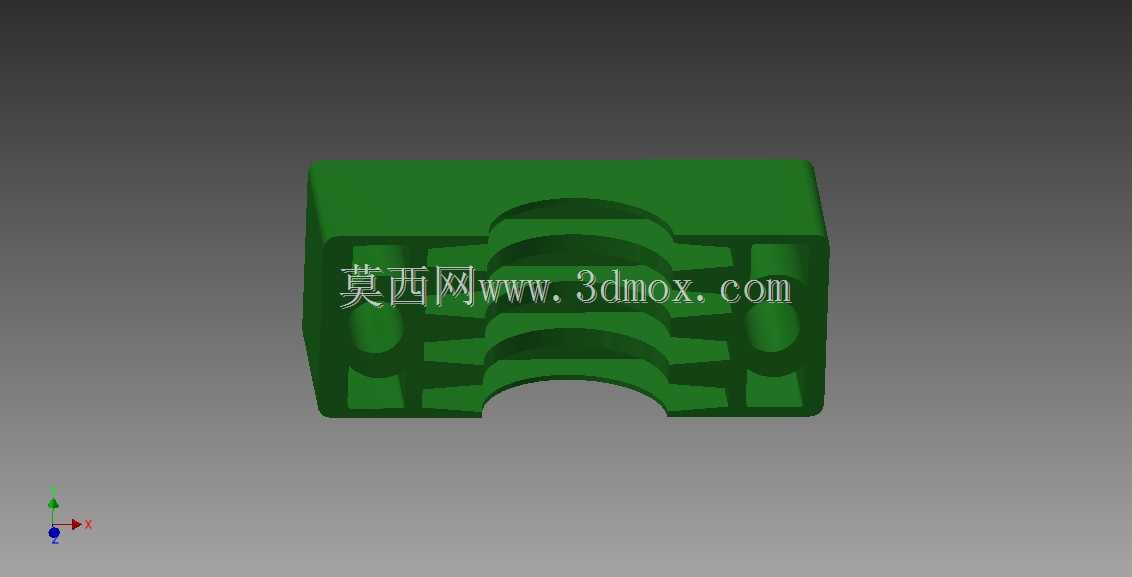

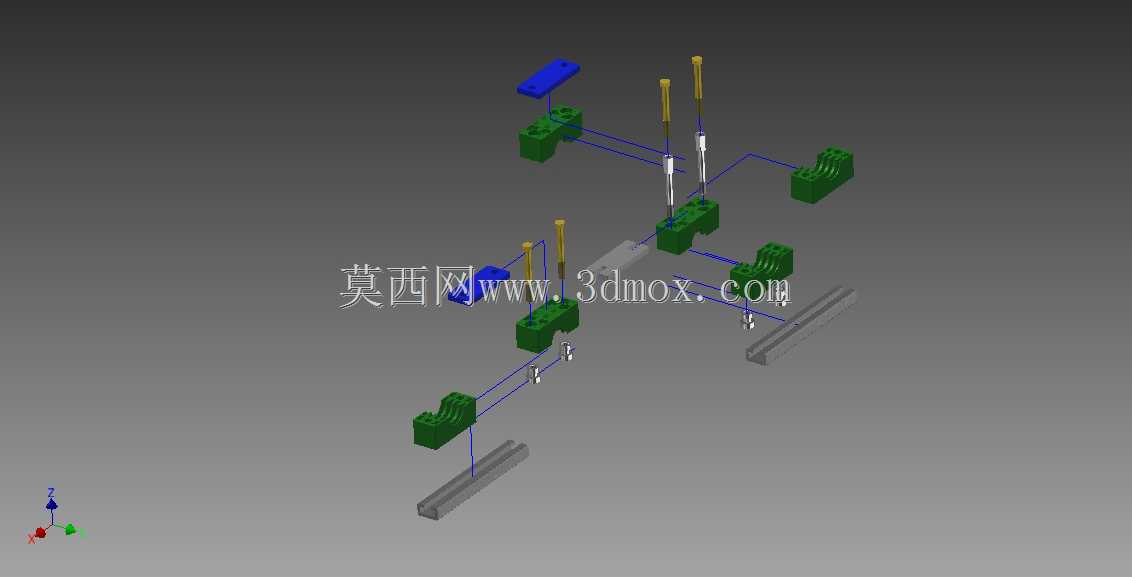

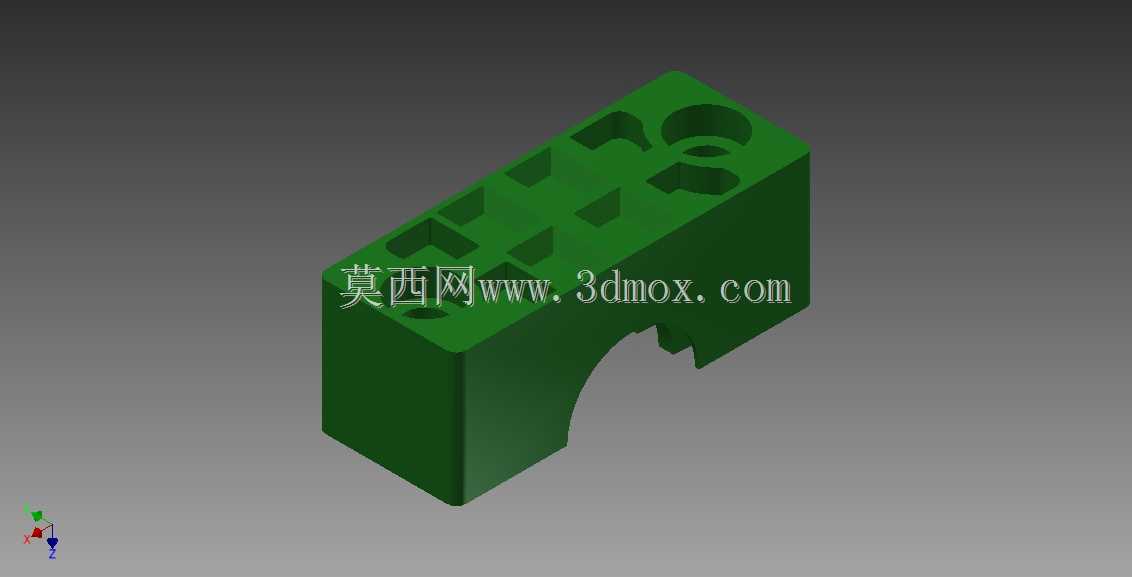

　　功能设计上，结构分为左右两个对称的立式夹紧单元与底部一体化连接导轨两部分，立式夹紧单元采用上下两段式包覆结构，内壁做了适配方形电池侧面弧度的微凹处理，夹紧接触面预留了0.2mm的弹性形变余量，避免硬接触刮伤电池外层绝缘护套；顶部设置两个带限位凸台的压紧端盖，端盖与立式主体通过卡扣预定位后，用紧固件锁紧，可根据电池组的实际高度公差调整压紧行程，适配同系列不同容量的方形电芯装夹需求。底部的连接导轨采用C型槽结构，一方面作为两个立式夹紧单元的位置调节基准，可根据不同电池组的间距要求，松开紧固件后滑动调整两个夹紧单元的中心距，调整到位后通过槽内的滑块螺母锁紧固定；另一方面导轨侧面预留了管道承托的安装位，可直接固定并行布设的流体管路或线束，不需要额外加装管路固定支架，减少整体结构的安装零件数量。

　　设计思路上优先考虑了装夹的兼容性与安装便捷性，没有采用一体化焊接的刚性结构，所有装夹接触面都做了圆角过渡处理，避免装配过程中应力集中导致的部件开裂；立式夹紧单元的壁厚做了差异化设计，与电池接触的侧壁厚度控制在3mm，保证足够的支撑强度同时减少整体重量，底部导轨的壁厚设置为4mm，承担整体结构的承重与安装基准作用，可直接通过导轨两端的安装孔固定在设备底板或安装平面上。

　　安装边界方面，整体结构的最大外轮廓长度可根据装夹需求在150mm-300mm区间调节，立式夹紧单元的高度为120mm，宽度为45mm，底部导轨的安装孔距为两端各缩进10mm设置，适配M6的标准安装螺栓；装夹的方形电池尺寸范围为宽度35mm-40mm、高度100mm-110mm，可承托的管道外径范围为8mm-15mm，安装时需要预留至少20mm的顶部操作空间，用于拧紧顶部的压紧紧固件，侧面预留15mm的操作空间用于调整夹紧单元的位置。实际使用中，该结构不需要额外的辅助工装即可完成装配，夹紧后的电池组与管道相对位移量可控制在0.1mm以内，满足设备运输、运行过程中的抗晃动要求，同时立式单元上预留的减重槽既减少了材料用量，也可作为电池组的散热通道，避免装夹部位热量积聚影响电池工作稳定性。
