1英寸双管道对接连接接头结构

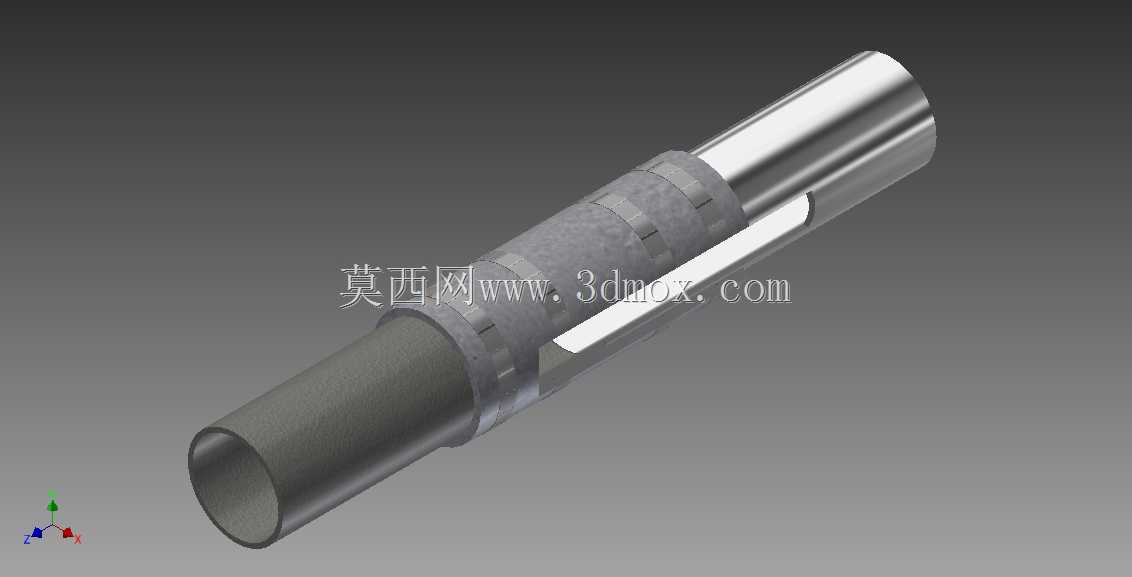

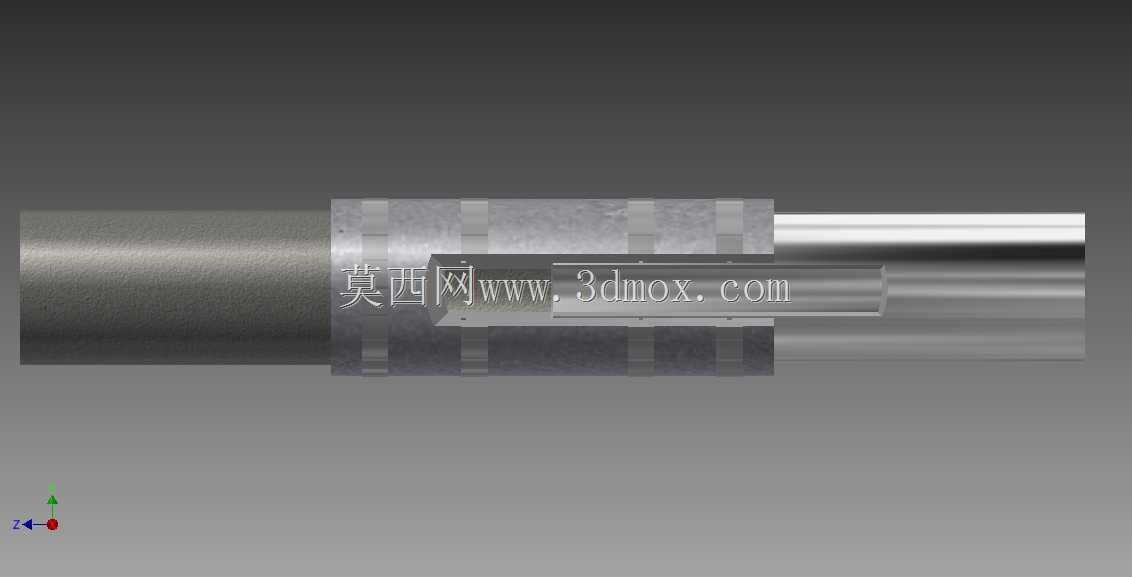

　　在流体输送管路的布设场景中，不同管段之间的可靠对接是保障管路系统密封性、承压能力的核心环节，这类1英寸规格的双管道连接接头，主要应用在中小通径的液压管路、低压给排水管路、气动输送管线的现场拼接场景，尤其适合设备端外接管线、管路改线接驳、破损管段快速替换的作业场景，不需要对原有管端做复杂的套丝、翻边处理，就能完成两段同通径管道的同轴对接。从实际使用的功能特性来看，这款接头采用了同轴嵌套的锁紧结构，接头主体为中空贯通结构，内径与1英寸管道的通径完全匹配，不会出现通径缩颈导致的流体阻力增大、介质输送压损过高的问题；接头中段设置了带观察槽的锁紧定位段，安装时可以直观看到管道插入的深度，避免管道插入不到位导致的承压脱开、密封失效问题，

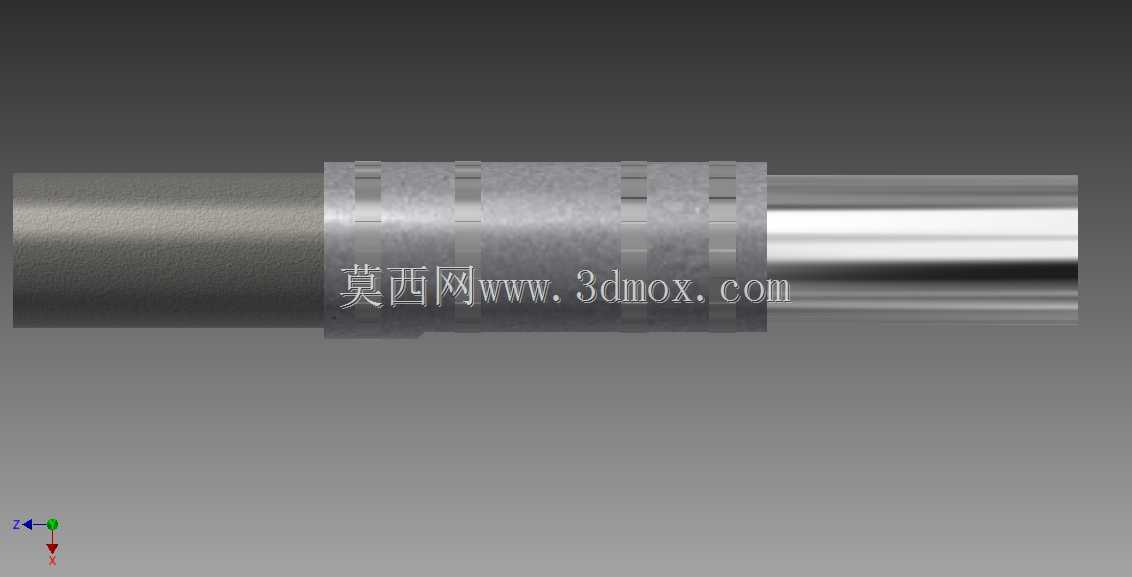

　　两侧的锁紧段采用多道环向压合结构，配合对应规格的密封圈，能够在1.6MPa的常规工作压力下保持无渗漏，同时可以承受一定的管路轴向拉脱力，适配有轻微振动的设备外接管路场景。在设计思路上，这款接头优先考虑了现场安装的便捷性，不需要专用的压接工具，只需要将两端管道插入到接头的定位位置，通过环向的锁紧件压合就能完成固定，相比传统的丝扣接头、法兰接头，安装效率提升60%以上，同时不需要在管端加工螺纹或者焊接法兰，降低了现场施工的动火、套丝作业要求，适合狭小安装空间内的管路作业。接头的外形采用圆柱式同轴结构，最大外径比对接管道的外径大30%左右，整体长度为管道通径的4倍，安装时只需要保证两端管道的同轴度偏差不超过2°，就能保证密封性能，

　　安装边界只需要预留接头径向10mm的操作空间，不需要额外的法兰螺栓安装操作空间，非常适合设备内部密集排布的管路场景，比如小型液压站的外接油路、车间压缩空气支路的管线对接、净水设备的水路接驳都能适用。结构设计上，接头的锁紧段采用了分段式的压合设计，每道压合环对应管道外壁的一个接触点，多道压合环形成的多点锁紧结构，既可以保证足够的锁紧力，又不会因为单点压合力过大导致管道外壁变形，尤其适配薄壁金属管道、硬质塑料管道的对接，不会出现压裂管壁的问题；中段的观察槽除了可以确认管道插入深度，还可以作为密封失效的泄漏观察点，一旦内部密封圈出现渗漏，介质会从观察槽位置流出，方便巡检人员快速发现泄漏点，避免渗漏的介质在接头内部积存腐蚀锁紧结构。

　　在管路系统的选型匹配上，这款接头适配的管道外径为对应1英寸通径的标准管材，不管是镀锌钢管、不锈钢管还是硬质PVC、PPR管材，只要外径尺寸符合标准，都可以通过调整锁紧件的压合量完成可靠固定，不需要针对不同管材更换不同的接头型号，降低了管路备件的库存种类。实际使用中，这类接头可以承受-20℃到120℃的工作温度范围，适配水、液压油、压缩空气等常规流体介质，不适合强腐蚀性介质、高纯度食品级介质的输送场景，在常规工业管路、民用给排水管路、普通气动液压系统中都有很高的适配性。建模过程中，结构的同轴度公差控制在0.05mm以内，保证两端管道对接后不会出现错位，内壁的过渡位置做了R0.5的圆角处理，避免介质流动时出现直角冲刷，减少流阻的同时也降低了介质中杂质在接头位置的积存概率；锁紧件的环向槽深度经过反复校核，既保证足够的压合变形量，又不会因为槽深过深导致接头整体结构强度下降，在1.5倍额定压力的耐压测试下，接头不会出现开裂、脱管的问题。
