4英寸PN350高压内螺纹球阀结构设计

　　在油气集输高压支线、化工原料高压输送工段、高压水清洗系统的管路布局中，这类4英寸通径的高压球阀是核心的流体截断控制元件，不同于低压大通径球阀侧重低流阻的设计逻辑，PN350压力等级对应的5000PSI工作压力，要求整个阀体的承压冗余、密封可靠性、操作扭矩控制都要匹配高压工况的严苛要求。从结构设计逻辑来看，这款球阀采用一体式锻造阀体结构，没有分体式阀体的中法兰连接隐患，避免了高压工况下中法兰垫片渗漏的常见问题，阀体两侧的内螺纹连接端，在安装时不需要额外搭配焊接法兰，适合小空间高压管路的快速装配，螺纹规格匹配4英寸NPT或者对应公制高压管螺纹标准，安装时要注意螺纹旋合长度不小于1.5倍螺距，配合高压密封脂填充螺纹间隙，避免高压下螺纹处出现渗漏。

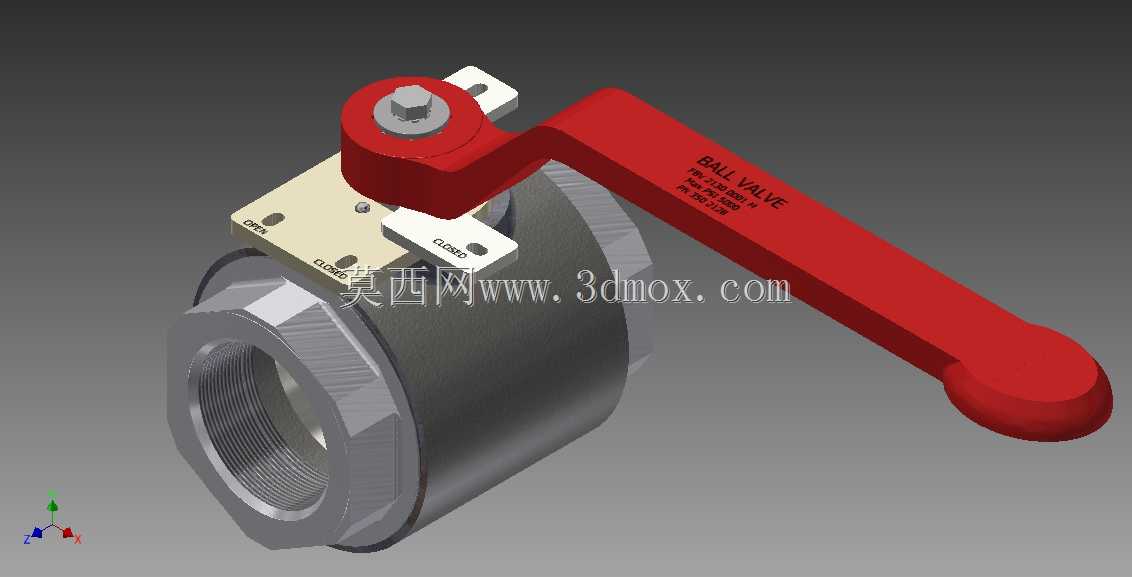

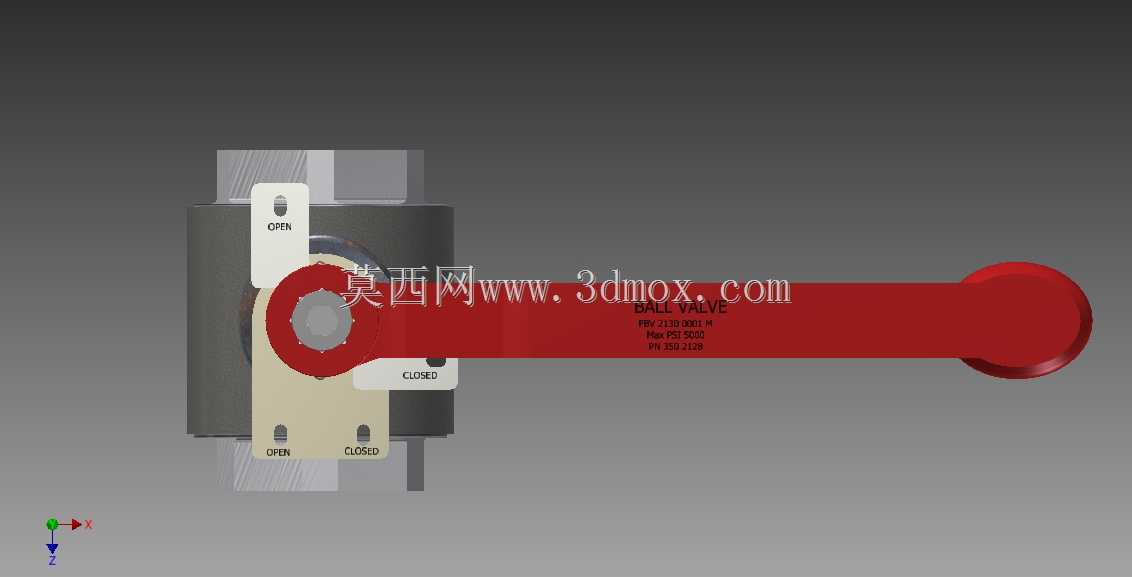

　　球体部分采用固定球结构设计，而非浮动球结构，这是因为高压工况下浮动球在单侧受压时会将全部压力传递到出口侧阀座，容易导致阀座压溃、操作扭矩骤增，固定球结构的上下阀杆对球体形成两点支撑，介质压力作用在球体上的推力会被上下支撑轴分担，阀座只承担密封所需的比压，大幅降低高压下的操作力矩，即使在全压差状态下启闭，也不需要额外搭配大扭矩执行器，手动操作的红色T型手柄就能完成启闭动作，手柄的长度经过扭矩匹配计算，既不会因为力臂过长导致操作时阀杆受力过载，也不会因为力臂过短导致启闭费力，手柄顶部的红色标识可以直观显示阀门的启闭状态，当手柄与管路轴向平行时为全开状态，垂直时为全关状态，现场巡检时可以快速判断阀门工位。

　　密封结构上采用软硬复合密封设计，主密封面采用填充聚四氟乙烯或者PEEK材质的阀座，背面搭配金属弹性补偿结构，在高压下阀座受到介质推力会更紧密地贴合球体表面，同时在温度波动导致阀座出现微量形变时，弹性结构可以自动补偿密封间隙，避免出现内漏，阀杆部分采用双重O型圈密封加防火石墨填料的结构，即使出现火灾导致软密封烧毁的极端工况，石墨填料也能形成临时密封，阻止介质从阀杆处泄漏，符合高压管路的防火安全要求。

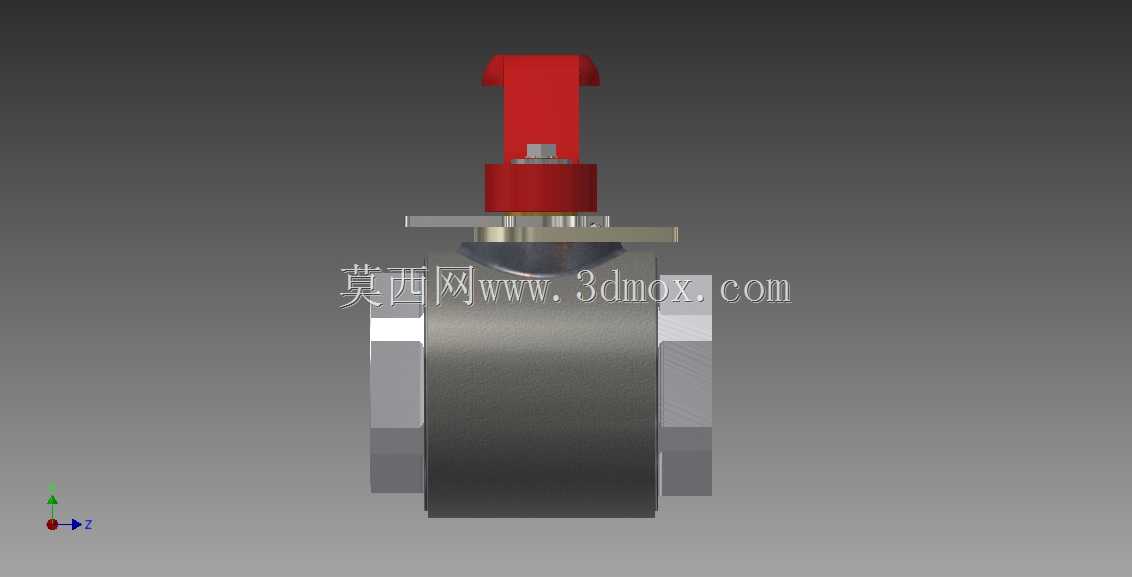

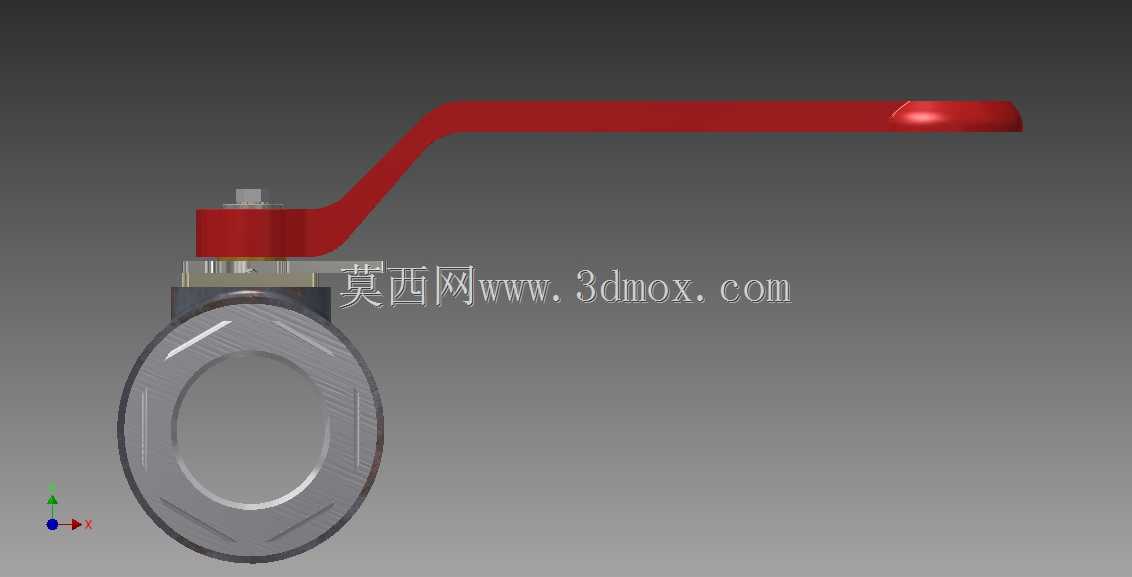

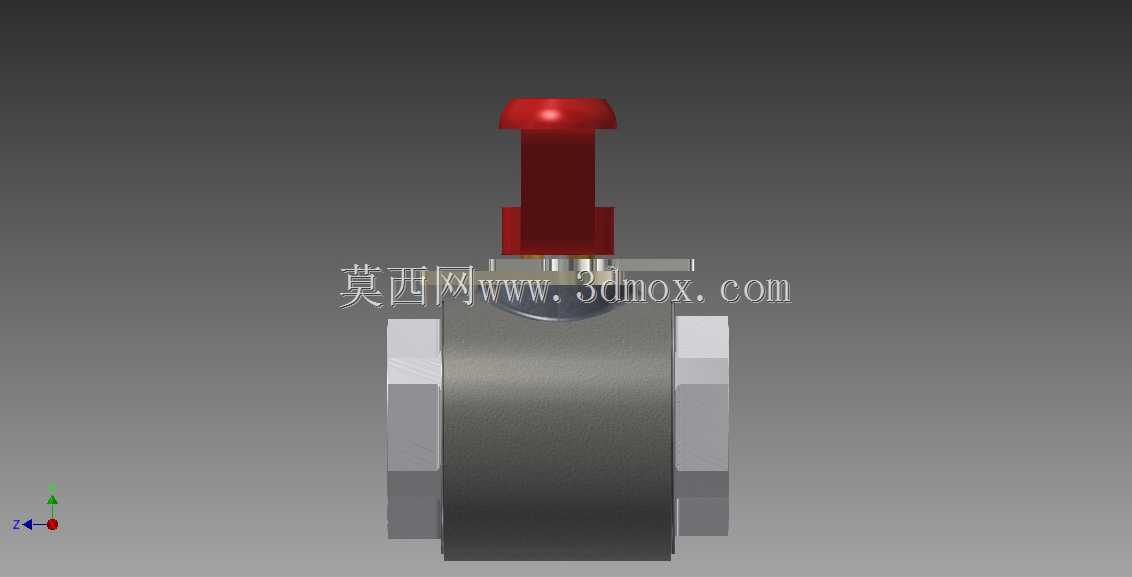

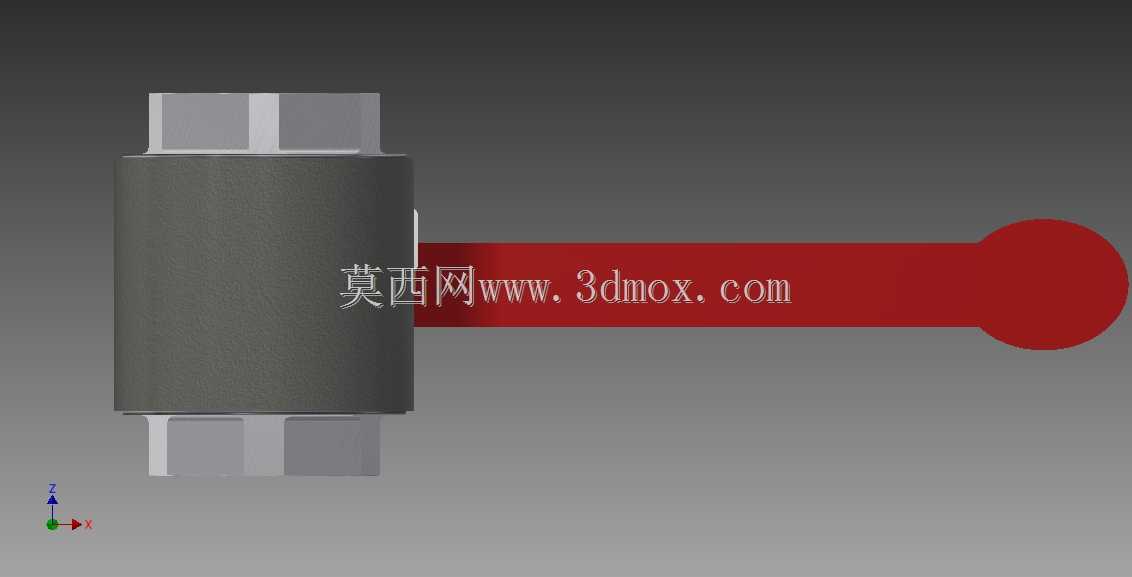

　　从安装边界尺寸来看，这款球阀的结构长度比同压力等级的法兰球阀缩短30%左右，阀体的最大外轮廓直径控制在合理范围，两侧内螺纹的同轴度公差控制在0.1mm以内，安装时不需要额外调整管路同轴度，只要管路螺纹加工精度符合要求，就能顺利完成装配，安装时要预留出手柄操作的空间，手柄旋转90度的范围内不能有其他管路或者结构件遮挡，避免出现无法全开全关的问题。在实际选型应用中，这款球阀适合输送清水、油品、非强腐蚀性化工介质，工作温度范围覆盖-29℃到180℃，如果是输送强腐蚀介质，只需要更换阀座和球体的材质，将球体改为喷涂碳化钨或者哈氏合金材质，就能适配腐蚀工况，不需要改动整体阀体结构，具备很强的工况适配性。在三维建模过程中，要重点关注球体与阀座的配合公差，阀座的密封面粗糙度要达到Ra0.8以下，球体的圆度公差控制在0.02mm以内，才能保证高压下的密封可靠性，上下阀杆与阀体的配合间隙要控制在0.03-0.05mm之间，既要保证阀杆转动灵活，又要避免间隙过大导致球体偏移，影响密封效果。
