小口径手动内螺纹球阀三维结构设计

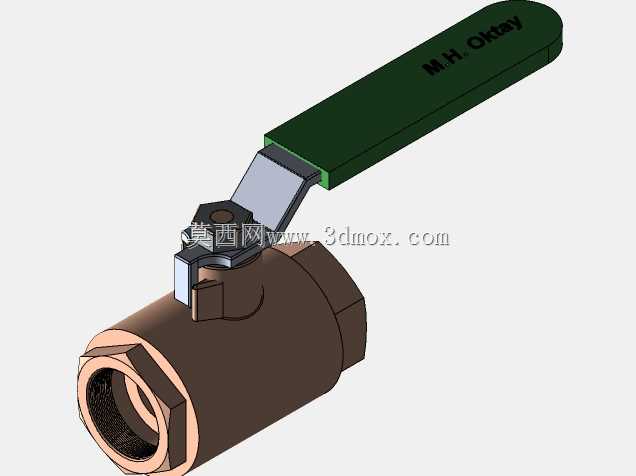

　　在民用给排水、小型化工支路、暖通空调末端、气动系统支路这类公称通径不大的管路场景里，小口径手动球阀的出镜率远高于其他截断类阀件，这次呈现的0.75英寸通径手动球阀，就是针对这类低压小流量管路场景做的结构设计。从实际使用逻辑出发，这类阀件不需要复杂的执行机构，依靠人工扳动手柄就能完成90度回转的启闭动作，操作反馈直接，现场人员不需要额外培训就能快速判断阀位状态，日常巡检时只要看手柄朝向和管路走向的夹角，就能立刻知道阀门是全开、全关还是处于调节位，这也是手动球阀在支路管路里长盛不衰的核心原因。

　　设计之初首先要考虑的是安装边界，这款阀采用两端内螺纹连接结构，螺纹规格匹配常规0.75英寸管路的管螺纹标准，阀体整体轴向长度控制在常规同通径螺纹阀的安装尺寸范围内，不需要额外调整管路预留间距就能直接替换同规格旧阀，阀体两端的六角结构也预留了标准管钳的夹持位，现场安装时不需要定制工装，用常规管路安装工具就能完成拧紧作业，不会因为夹持位不足导致安装时阀体打滑损伤表面。

　　结构设计上，核心的启闭件采用带通孔的球体结构，球体和阀体之间的密封副采用软质密封材质，低压工况下的密封可靠性远优于硬密封结构，只要密封面没有硬质杂质划伤，就能做到零泄漏截断，这对于水管路、低压气管路的截断需求来说完全够用。手柄和阀杆的连接采用扁方定位结构，避免长期扳动后出现手柄和阀杆打滑空转的问题，手柄长度经过力矩核算，普通人用单手握持就能克服密封副的摩擦力完成启闭，不需要加接延长杆，同时手柄表面做了防滑的平面结构，手上沾有少量水或者油污的时候也不会轻易脱手。

　　阀杆的密封采用多层填料压盖结构，不需要频繁拆解阀体就能从外部调整填料压盖的压紧力，解决长期使用后填料磨损导致的阀杆处外泄漏问题，这一点在实际运维中非常实用，很多小口径阀用久了阀杆漏液，往往只需要紧一紧压盖螺丝就能解决，不需要整阀更换，能大幅降低后期运维成本。阀体的流道采用全通径设计，球体通孔直径和公称通径基本一致，介质流过的时候不会产生明显的节流压降，对于需要尽量减少管路压力损失的支路来说，这种设计比缩径球阀更有优势，不会因为阀件本身增加额外的管路阻力。

　　从建模细节来看，所有配合面都预留了合理的公差间隙，球体和密封座的配合间隙控制在软质密封件的弹性补偿范围内，既不会因为间隙太小导致启闭力矩过大，也不会因为间隙太大导致密封失效。手柄的转动角度做了机械限位，全开和全关位置都有阀体上的凸台挡住手柄，不会出现扳动过位导致的阀杆扭坏或者密封面错位问题，手柄上的标识区域也预留了阀位标识的位置，后期生产时可以直接模压上开关方向的标识，不需要额外粘贴标牌，避免长期使用后标牌脱落导致阀位判断错误。

　　实际选型时，这款阀适合用在工作压力不超过1.6MPa的水、压缩空气、无强腐蚀性的轻质油品管路里，安装时要注意管路内的介质流向，虽然球阀本身没有严格的流向要求，但如果介质里含有较多固体杂质，最好在阀前加装简易过滤器，避免杂质卡在球体和密封座之间导致密封面划伤，出现内漏问题。日常维护时只需要定期检查阀杆处有没有外漏，扳动手柄检查启闭是否顺畅，不需要做额外的拆解保养，整体运维成本极低，非常适合用在点位多、运维人员配置不多的中小型管路系统里。
