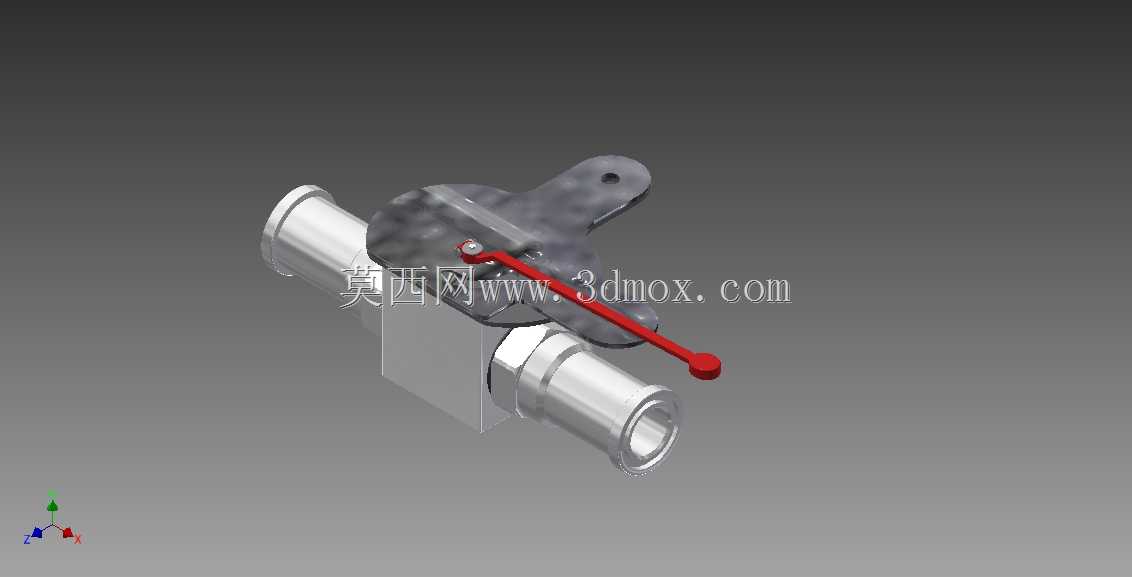

带操作手柄的双向法兰连接球阀结构

　　在工业流体输送管路系统中，这类带操作手柄的双向法兰球阀是管路通断控制的核心执行构件之一，常见于化工介质输送、民用给排水、暖通循环、小型液压动力回路等场景，承担着截断或导通管路内介质的作用，相比闸阀、截止阀，它的流阻更小，开关行程更短，操作力矩需求低，适合需要频繁启闭的管路节点。从结构设计逻辑来看，这款球阀采用对开法兰式连接结构，两端的法兰接口直接匹配对应通径的管路法兰，安装时通过螺栓穿接法兰孔完成紧固，密封面贴合后可承受对应压力等级下的介质载荷，不需要额外加工焊接坡口，现场拆装维护的便利性更高，尤其适合后期需要频繁检修更换阀件的管路布局。阀体部分采用分体式对合结构，中间的球体密封腔加工精度直接决定了阀门的内漏控制水平，

　　球体采用通孔式结构，全开状态下通孔与管路通径完全对齐，介质流经时几乎没有额外的流阻损失，不会出现介质滞留、杂质堆积的问题，对于输送含微小固体颗粒的流体工况也有较好的适应性。顶部的操作手柄采用加长杠杆式设计，手柄末端的球形握把增大了操作时的握持摩擦力，操作人员不需要借助额外的加力杆，仅靠手部力量即可完成阀门的90度旋转启闭，手柄上的定位凸台与阀体上的限位结构配合，可精准卡止在全开、全关两个位置，避免操作时旋转过位导致密封面错位磨损。在安装边界上，这款球阀的整体轴向尺寸紧凑，两端法兰的端面间距控制在同通径闸阀的三分之二左右，对于管路安装空间局促的场景，比如设备内部集成的管路排布、狭小管井内的管路节点，它的空间占用优势非常明显，

　　阀体侧面的方形结构既可以作为安装时的扳手夹持位，也能在垂直安装时提供辅助支撑点，避免阀门自重对管路法兰造成额外的偏载力矩。设计过程中，球体与阀座的密封副采用软硬结合的密封形式，金属基体提供足够的结构强度，密封面的非金属层保证低压下的密封可靠性，在常温工况下可实现零泄漏截断。阀杆部分采用防吹出结构设计，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出阀体，避免出现介质外泄的安全隐患，阀杆处的多层填料密封可在长期使用后通过压盖调整压紧量，补偿密封填料的磨损量，延长阀门的整体使用寿命。在实际选型应用时，需要注意两端法兰的压力等级匹配，操作手柄的旋转半径范围内不能布置其他管路或结构件，避免开关操作时出现干涉，当用于垂直管路安装时，建议将手柄布置在水平侧方，方便操作人员站在侧面完成启闭操作，不需要探身到管路下方或上方操作，降低现场运维的操作难度。
