6英寸手动明杆式工业闸阀结构设计

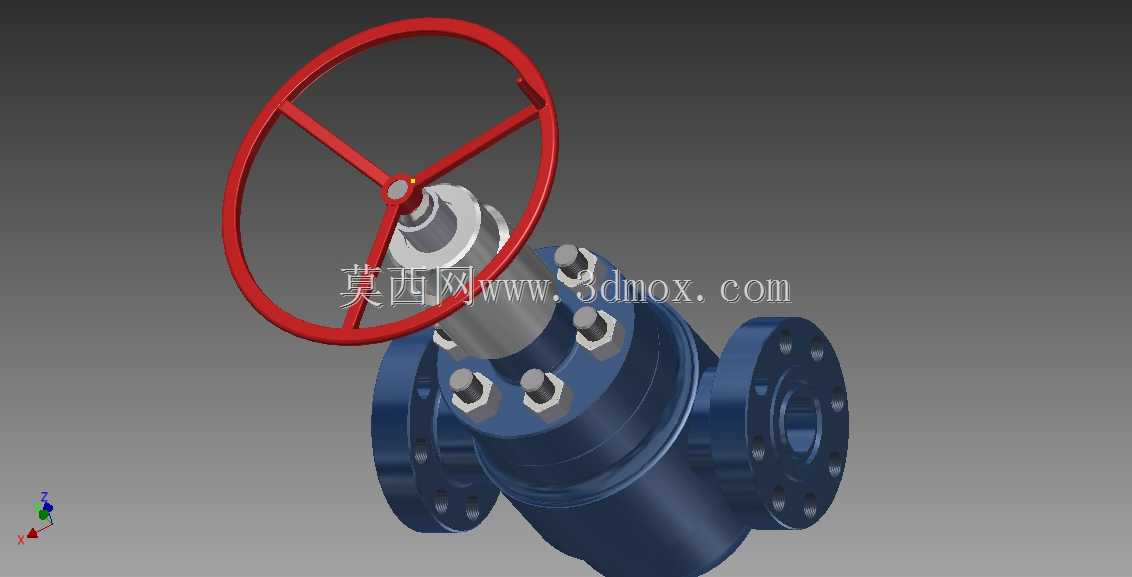

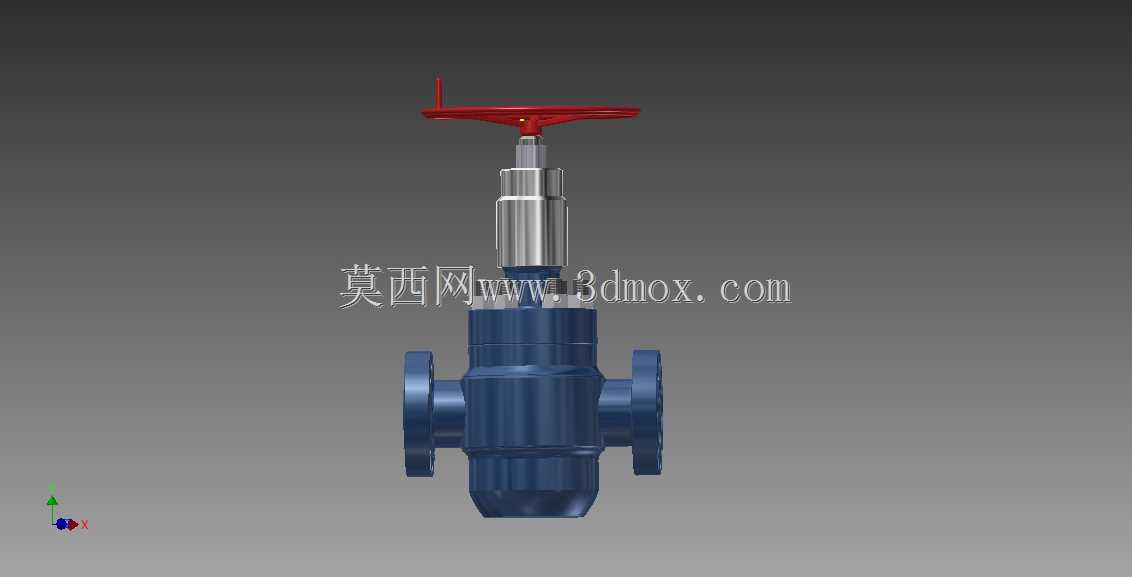

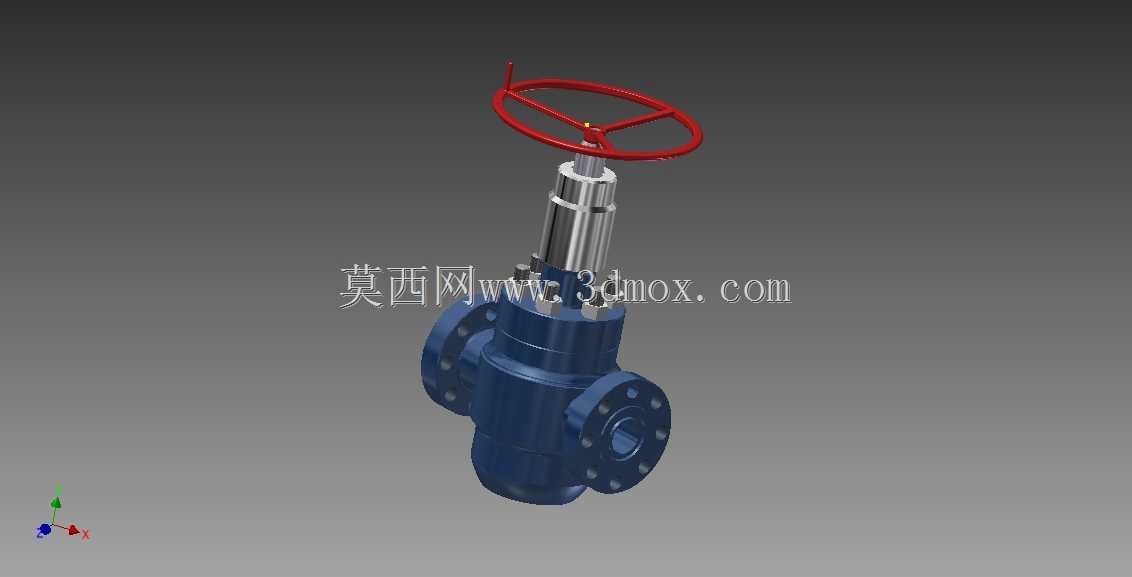

　　这款6英寸规格的手动闸阀，主要面向工业流体输送管路的截断控制场景，在市政供水、石化输配、暖通循环、污水处理等常规工况的管路上都能适配，核心作用是在管路检修、工况切换时实现介质的完全截断，不适合作为调节类阀门长期处于半开半闭状态，否则密封面会被高速介质长期冲蚀，提前出现密封失效的问题。从结构设计逻辑来看，这款闸阀采用明杆结构布局，阀杆的升降行程可以直接通过外露部分观察，现场运维人员不需要额外加装开度指示装置，就能直观判断阀门的开关状态，避免出现误操作的情况。顶部的手轮采用轮辐式结构，操作时受力均匀，常规工况下不需要加装额外的加力杆，依靠人力就能实现额定压力下的启闭操作，手轮和阀杆之间通过梯形螺纹传动，螺纹副本身具备自锁特性，

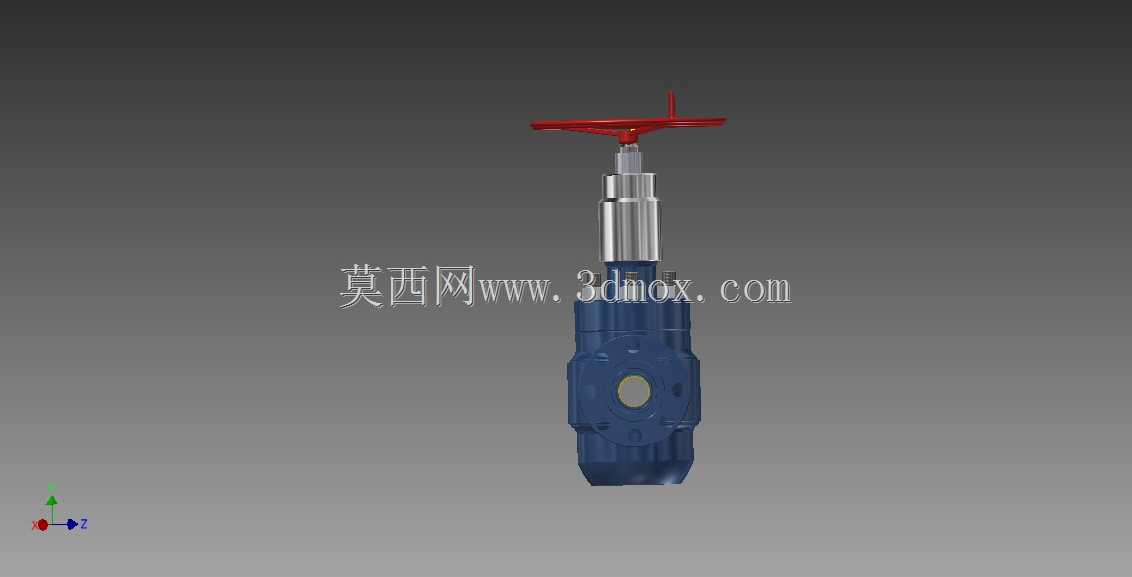

　　不会因为管路介质的压力波动出现阀杆自行移位的问题，保证截断状态的稳定性。阀体部分采用整体式铸造结构，流道设计为全通径结构，介质通过阀门时的流阻和同规格直管段基本一致，不会出现明显的压降，也不容易在阀腔内部积存介质杂质，减少长期运行后的结垢卡滞风险。阀体两侧的连接端采用法兰连接结构，法兰的密封面尺寸、螺栓孔分布间距都匹配对应压力等级的管路法兰标准，现场安装时不需要额外加工转接件，直接和管路法兰对齐后加装密封垫片、穿入螺栓紧固即可，安装时需要注意保证阀体和管路的同轴度，避免强行对口导致阀体出现附加安装应力，长期运行出现开裂渗漏。阀杆和阀体之间的密封采用填料函结构，常规工况下采用柔性石墨填料，通过填料压盖的螺栓预紧力实现密封，

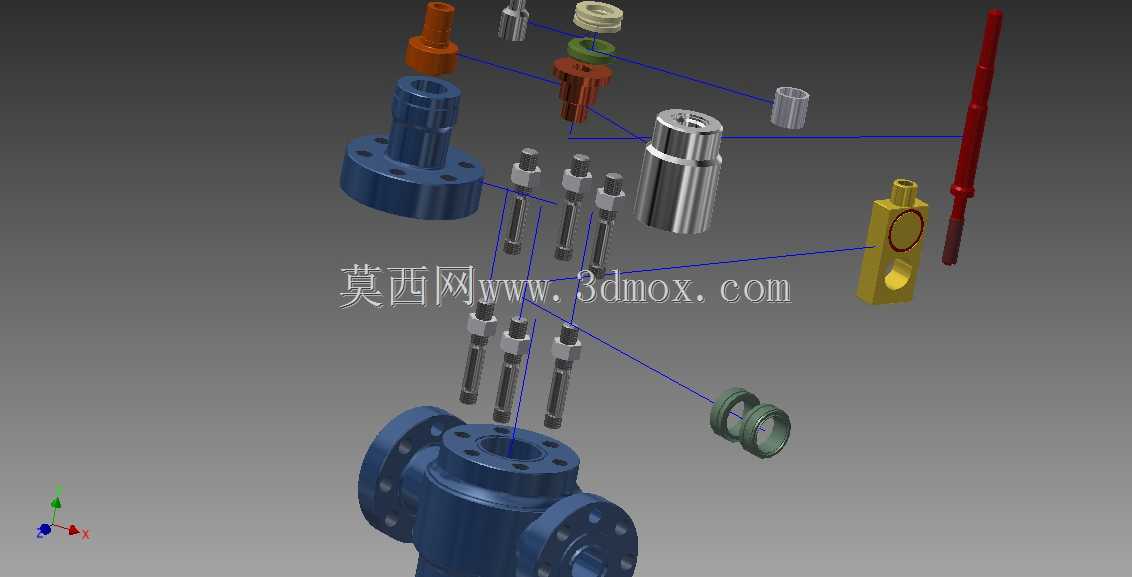

　　后期如果出现阀杆位置的渗漏，不需要停役拆解整个阀门，只需要对称紧固填料压盖的螺栓就能实现密封补偿，大幅降低运维成本。密封副采用平行闸板结构，闸板两侧的密封面经过精密研磨，和阀座密封面的贴合度满足高压工况下的零泄漏要求，闸板的导向结构集成在阀腔内部，启闭过程中闸板不会出现偏摆，避免密封面出现偏磨。从安装边界来看，这款6英寸闸阀的结构长度符合对应通径阀门的行业安装尺寸规范，手轮的顶部操作空间预留足够，安装时需要保证阀杆处于垂直向上的状态，手轮上方不能有遮挡物，预留出至少两倍手轮直径的操作空间，方便后期运维时开关操作、更换填料。手轮的旋转方向遵循通用工业规范，顺时针旋转为阀门关闭，逆时针旋转为阀门开启，

　　和现场其他手动阀门的操作逻辑保持一致，降低操作人员的学习成本。在实际选型适配时，这款闸阀可以适配水、油品、无强腐蚀性的化工介质等多种流体，使用时需要注意介质温度不能超过密封件和阀体材质的额定耐受范围，避免密封件提前老化失效。建模过程中对所有配合面都做了公差匹配设计，阀杆和填料函的配合间隙、闸板和阀座的配合公差都符合机械加工的实际工艺要求，不存在无法加工的干涉结构，所有铸造圆角、拔模斜度都按照铸造工艺要求做了预留，模型可以直接作为结构评审、加工出图的基础参考，不需要做大幅的结构调整。
