方形法兰安装式过渡板减速构件

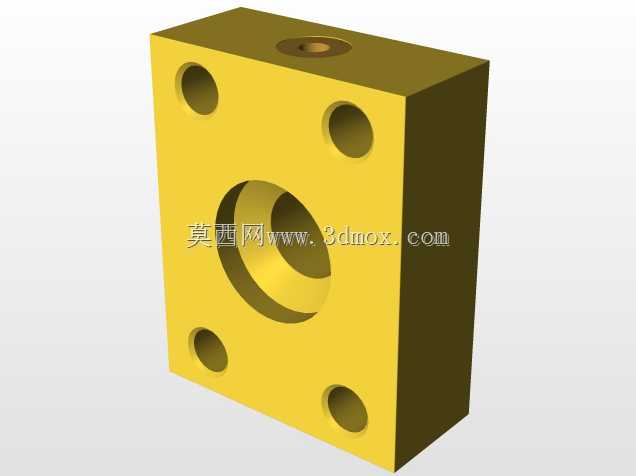

　　在液压动力传输、小型工装传动链路搭建、非标自动化工位动力匹配的场景里，这类带安装法兰的过渡板减速构件是很常见的动力衔接单元，它不需要承担大扭矩重载减速的任务，核心作用是在动力输入端与执行端之间做转速适配、安装位过渡，解决不同安装基准的部件直连时的同轴度偏差、安装孔位不匹配问题。从结构设计来看，主体采用方块式基座构型，相比圆形法兰安装的减速单元，方形结构的四个安装孔分布在四个角位，安装时的抗扭转力矩更强，在有小幅振动的工位上也能保持连接稳定性，不会因为长期受交变载荷出现连接松动。正面大直径的通孔是动力输入轴的穿装位，孔位做了台阶式沉孔设计，能够容纳输入端的轴承外圈或者轴端密封件，避免轴系运转时出现轴向窜动，同时给密封件预留安装空间，

　　防止传动部位的润滑脂溢出或者外界粉尘进入传动腔。顶面的小型凸台结构是注油或者调节端盖的安装位，凸台做了高出基座平面的设计，既可以避免安装时平面度误差导致的密封失效，也能在后期维护时快速定位调节点位，不需要拆解整个基座就能完成传动间隙的微调。四个角的安装通孔做了等距分布设计，安装孔的中心距匹配常规的200X150安装边界，这个尺寸是小型传动单元的通用安装规格，能够直接适配市面上多数标准型材搭建的工装机架，不需要额外做转接板加工，现场安装时只需要匹配对应规格的内六角螺栓就能完成固定，大幅降低现场安装的加工成本。设计这类构件的时候，首先要考虑的是安装面的平面度要求，两个对接安装面的平面度公差需要控制在0.02mm以内，

　　否则安装后会出现轴系卡滞、运转阻力过大的问题，严重时还会导致输入端轴承过早磨损。其次是中心轴孔与安装孔的位置度公差，四个安装孔相对于中心轴孔的位置度偏差不能超过0.05mm，否则对接时会出现螺栓强行拉拽基座导致的内应力，长期运转下基座容易出现应力开裂。另外，基座的壁厚设计也做了针对性优化，轴孔周围的壁厚比侧边壁厚厚30%左右，因为轴孔周围是承受传动径向力的核心区域，加厚设计可以提升整体刚性，避免受力后出现孔位变形，而侧边非受力区域适当减薄，能够在保证整体强度的前提下控制构件自重，降低安装时的负载。在实际应用中，这类过渡减速构件常搭配小型伺服电机、气动马达使用，用在小型输送带的动力端、工装夹具的旋转工位、

　　小型检测设备的旋转台驱动链路里，它的减速比不需要做的太大，主要是把动力源的高转速降到执行端需要的工作转速，同时通过自身的方块结构把动力源的安装基准从圆形法兰转换成方形安装面，适配不同结构的机架安装需求。很多现场改造的场景里，原有设备的安装位是方形平面，而采购的标准减速电机是圆形法兰安装，直接安装会出现固定点不足、稳定性差的问题，加一个这类过渡板减速构件就能完美解决匹配问题，不需要重新加工设备的安装面，改造成本低，安装周期短。建模的时候需要注意各个孔位的拔模角度处理，如果是采用铸造工艺做毛坯，安装孔和轴孔的毛坯面要留足够的加工余量，一般单边留1.5-2mm的加工量，方便后期机加工时保证公差要求，顶面的凸台和主体的衔接位置要做圆角过渡，避免铸造时出现应力集中导致的毛坯开裂，同时机加工时的刀具路径也更顺畅，不会出现接刀痕。另外，轴孔内部的台阶面要做退刀槽设计，方便车加工时刀具退刀，保证台阶面的平面度，让安装的轴承端面能够完全贴合，避免轴承安装倾斜。这类构件的材质一般选用铸铁或者铝合金，铸铁材质的减震性更好，适合有小幅振动的工位，铝合金材质的自重更轻，适合对安装重量有要求的移动工位，设计时可以根据实际使用场景选择对应的材质参数，调整壁厚的设计值。
