TPR250x200规格过渡板式减速连接构件

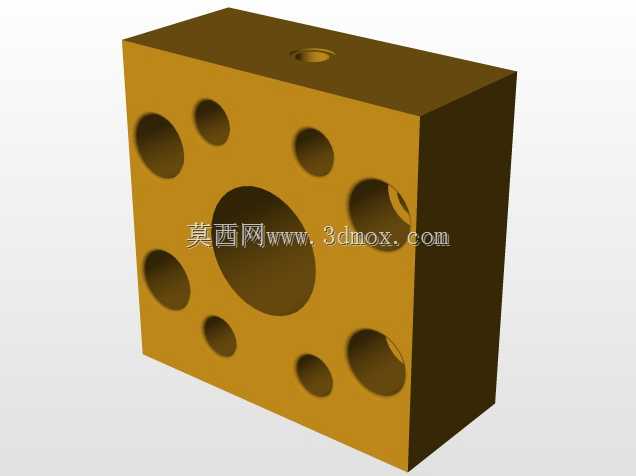

　　在工业传动系统的布局中，动力输出端与执行端的参数匹配、安装位错位是现场装配时常遇到的问题，这类过渡板减速构件正是为解决这类装配痛点设计的集成式连接部件，它不需要额外增设转接支架，就能完成不同规格传动部件的对接，在轻工输送线、小型自动化专机、包装设备的动力段改造、新机型装配环节都有大量应用。很多现场调试的场景里，标准减速机的输出法兰尺寸和工作机的输入接口不匹配，要是重新加工连接法兰，不仅要调整整机的安装轴距，还会拖慢装配进度，用这种集成了过渡安装功能的减速连接块，就能直接在原有安装空间内完成对接，不需要改动机架的原有开孔位置。从结构设计来看，这个构件采用方块式本体结构，本体上集成了多组不同孔径的安装孔位，

　　中心大孔径用于容纳减速传动的核心轴系或者对接输入输出端的轴套，周围分布的不同规格小孔，分别对应不同型号标准减速机的安装螺栓孔位、工作机侧的固定孔位，还有顶部的小孔用于安装定位销或者注油嘴，这种孔位集成的设计，把原本需要分开加工的过渡连接板、减速机安装座两个零件的功能整合到一个本体上，减少了装配时的零件数量，也降低了多零件叠装带来的装配累积误差。设计这类构件的时候，首先要锁定的是安装边界尺寸，这款构件对应250x200的安装面规格，刚好适配常用的中小型法兰式减速机的安装外轮廓，本体厚度根据传动扭矩的承载需求设定，既保证足够的刚性，避免传动过程中出现连接面变形导致的轴系偏心，又不会占用过多的轴向安装空间。孔位的排布是设计的核心，

　　中心孔的同轴度公差要控制在机械传动要求的范围内，周围安装孔的位置度要匹配对应标准件的螺栓孔距，每个孔的倒角深度都要考虑螺栓沉头或者密封圈的安装空间，避免装配时出现螺栓顶死、密封件压合不到位的问题。在实际使用中，这个构件的安装面都做了铣平处理，保证和减速机、工作机的连接面贴合率达到传动部件的装配要求，减少传动过程中的振动传递。很多设备改造场景里，原有设备的安装机架已经焊接完成，无法重新开孔调整安装位置，用这种过渡板构件，只需要匹配原有机架的孔位和新减速机的孔位，就能快速完成动力段的更换，不需要对机架做二次加工，大幅降低改造成本。在新设备设计的时候，选用这类标准化的过渡连接构件，也能减少自定义安装座的设计绘图工作量，

　　只需要核对孔位匹配性和承载扭矩是否满足设计要求，就能直接选用，缩短整机的研发周期。构件的方块式结构也方便在现场做少量的孔位调整，如果遇到特殊的安装需求，现场技术人员可以在本体的空余平面上加工补充孔位，不需要更换整个连接部件，适配性更强。和分体式的过渡板加安装座的结构相比，这种一体化的构件整体刚性更好，在频繁正反转的传动工况下，不会出现连接螺栓松动、连接面错位的问题，传动的稳定性更高。设计时也考虑了不同安装方向的需求，本体的多个平面都可以作为安装基准面，不管是水平安装、垂直安装还是侧装，都能找到对应的孔位完成固定，不需要额外加工基准面。在传动系统的装配流程里，这个构件先和减速机端完成固定，打表校准中心孔的同轴度之后，再整体对接工作机的输入轴，最后锁紧周围的固定螺栓，整个装配流程不需要复杂的工装辅助，普通的装配钳工就能完成操作，降低了对装配人员的技术要求。日常维护的时候，只需要定期检查连接螺栓的预紧力，通过顶部的预留孔检查内部轴系的润滑情况，不需要拆解整个连接结构，维护效率更高。
