工业传热用管壳式换热设备结构模型

　　在化工、电力、暖通、食品加工等诸多工业场景中，管壳式换热器是应用覆盖范围极广的间壁式传热设备，其核心作用是在两种互不接触的流体之间完成热量传递，既可以满足生产工艺对介质温度的精准控制要求，也能实现工业余热的回收利用，降低生产过程的能耗水平。不同于沉浸式、喷淋式等其他换热结构，管壳式结构的承压能力更强，适配的温度、压力区间更宽，不管是高温高压的蒸汽介质，还是带有少量杂质的循环冷却水，都能通过合理的结构设计实现稳定换热，这也是其能在各工业领域长期占据主流应用地位的核心原因。

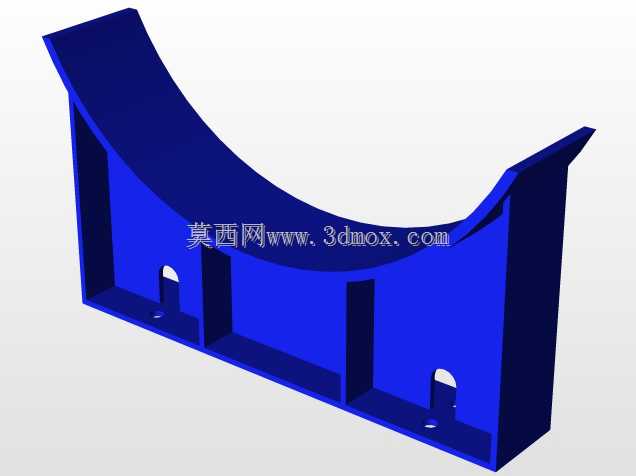

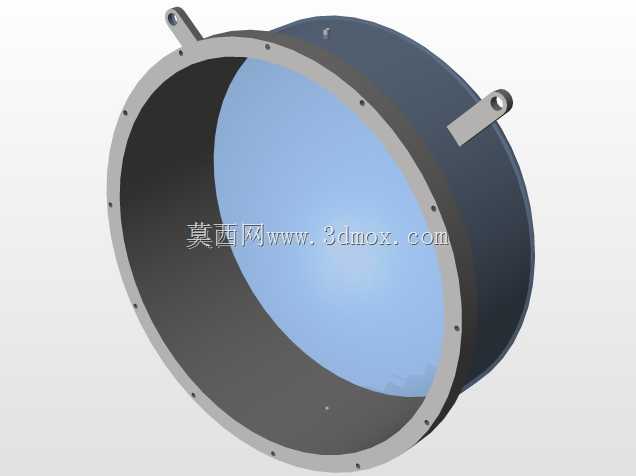

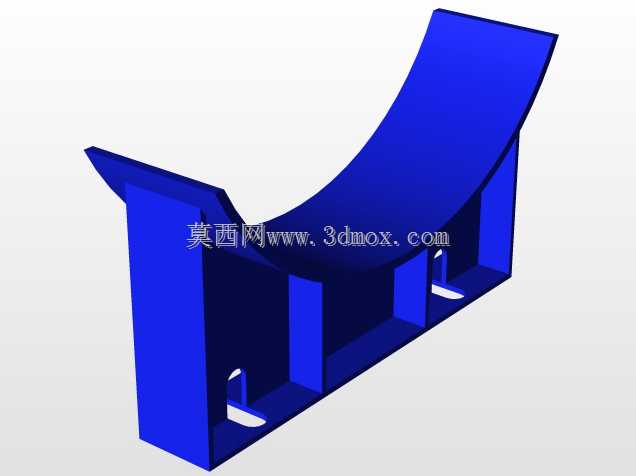

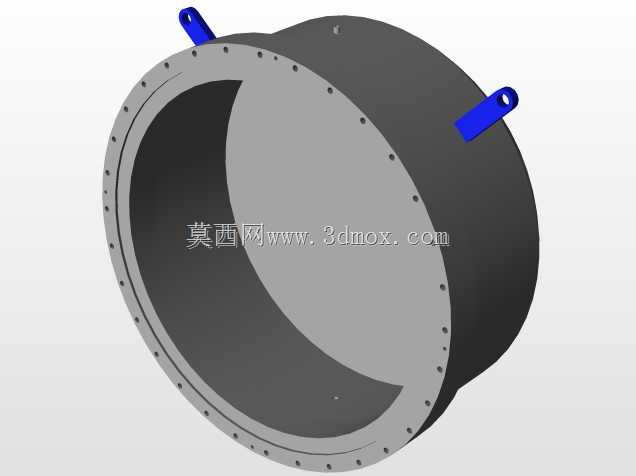

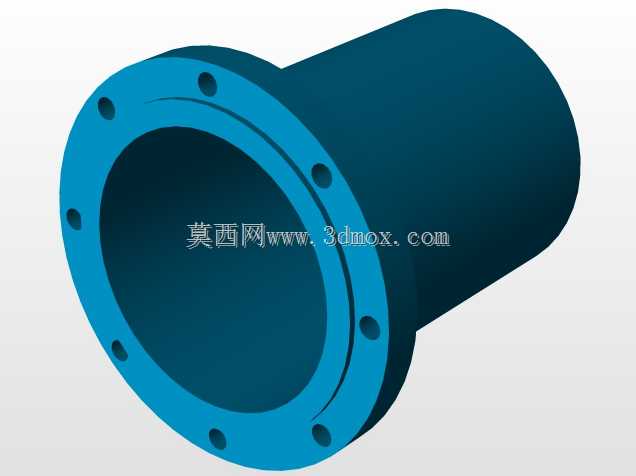

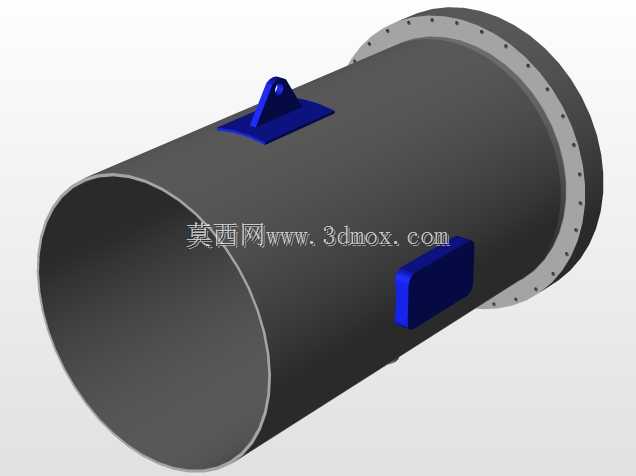

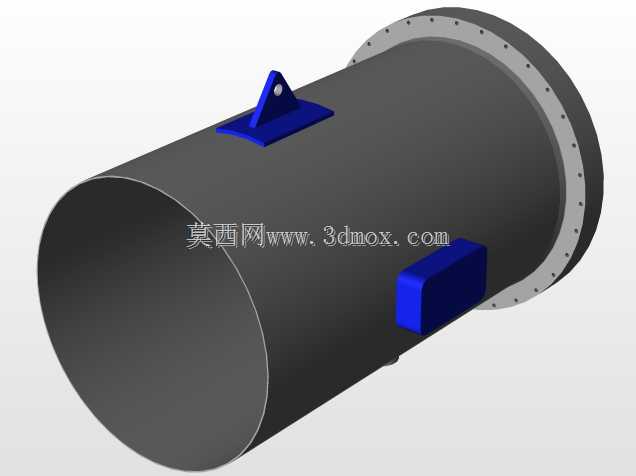

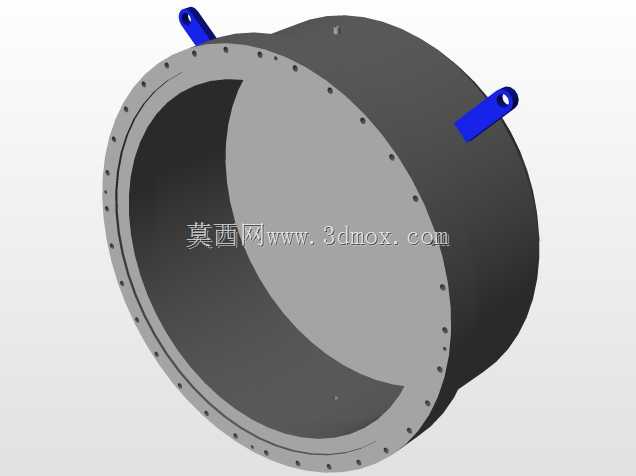

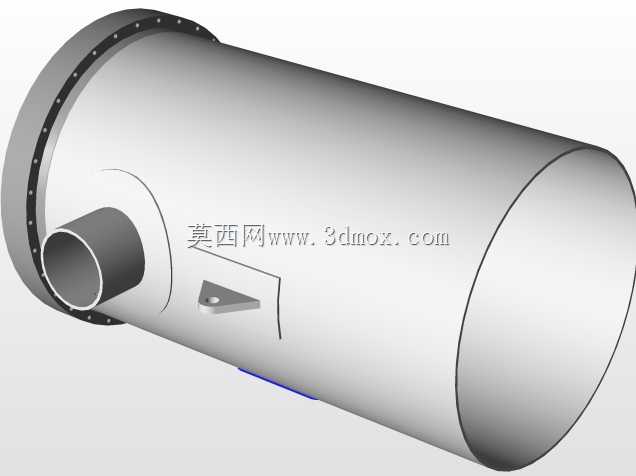

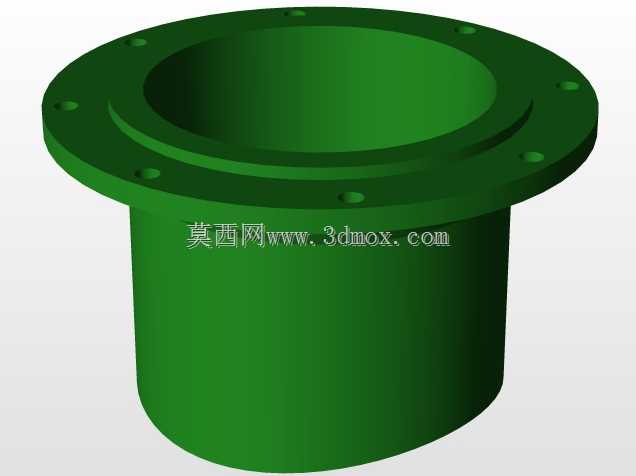

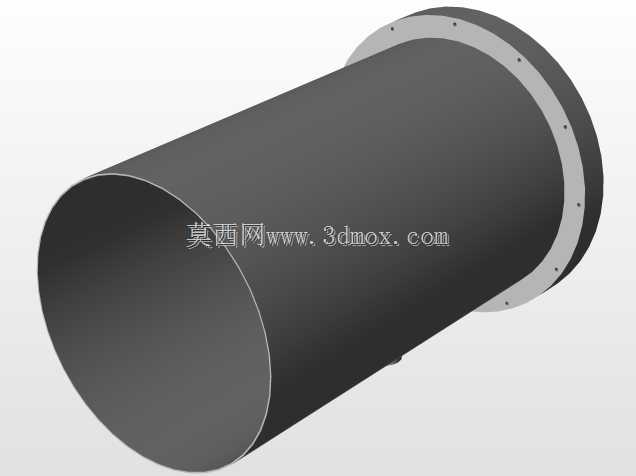

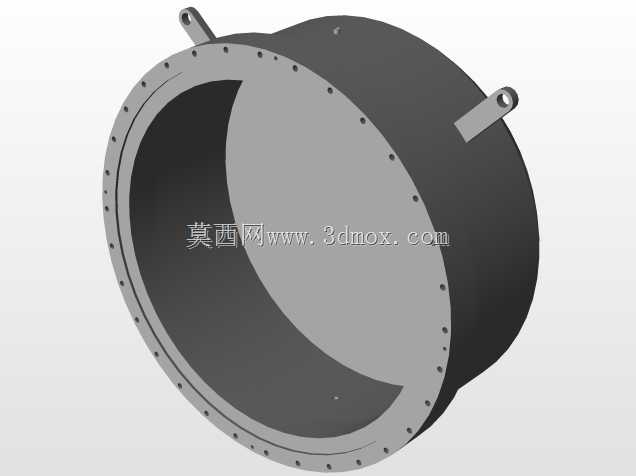

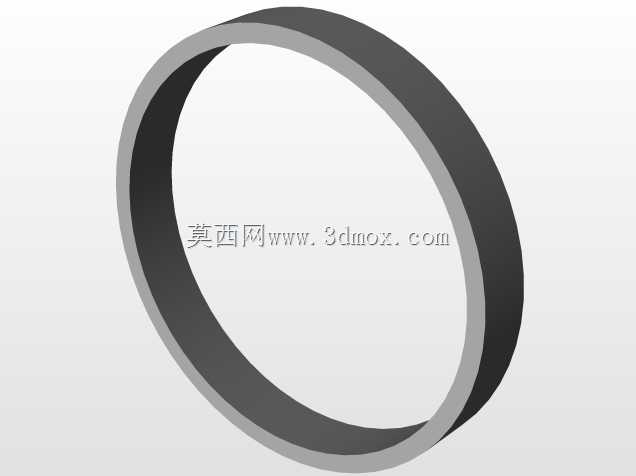

　　从实际工程应用的角度看，这类设备的设计首先要匹配现场的安装边界条件，通常卧式安装的管壳式换热器，需要在壳体下方设置两处鞍式支座，支座的间距要结合壳体的挠度计算结果确定，避免壳体自重加上内部介质重量后出现过大的弯曲变形，影响管板与换热管的连接密封性。设备两端的管箱部分需要预留足够的操作空间，方便后期检修时拆卸封头、清理换热管内壁的结垢，管程、壳程的介质进出口位置，要和现场的工艺管道走向匹配，进出口的法兰连接尺寸要符合对应压力等级的管道标准，避免现场安装时出现对接错位的问题。如果是应用在存在振动的工况场景，还要在支座位置设置减振垫，避免外部振动传递到壳体上，引发换热管与折流板位置的磨损泄漏。

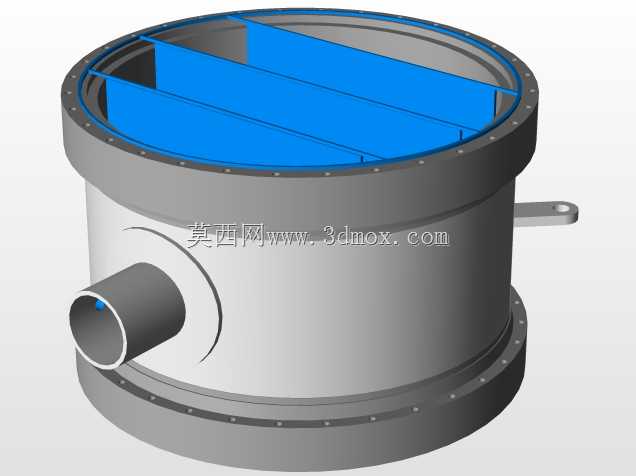

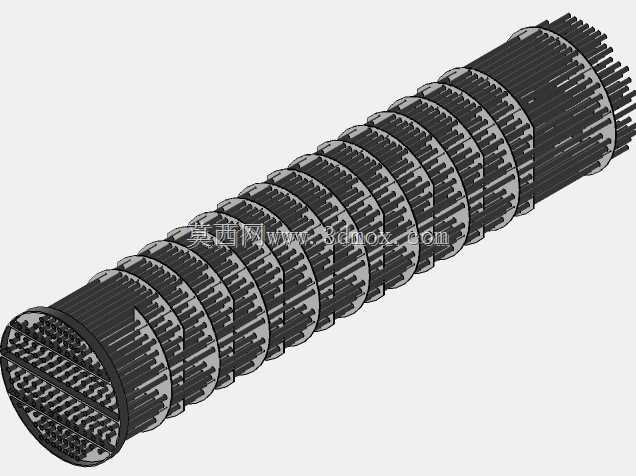

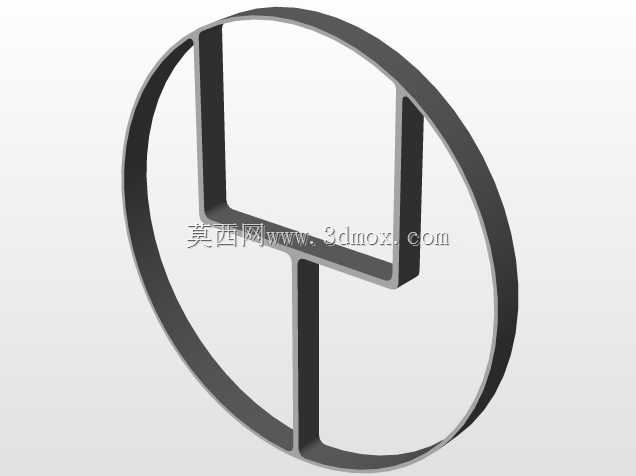

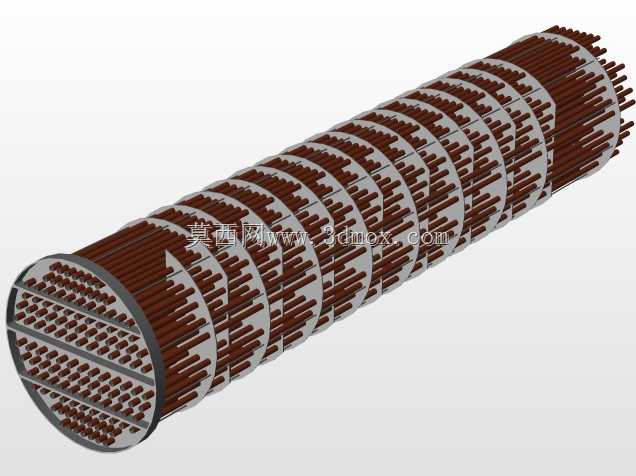

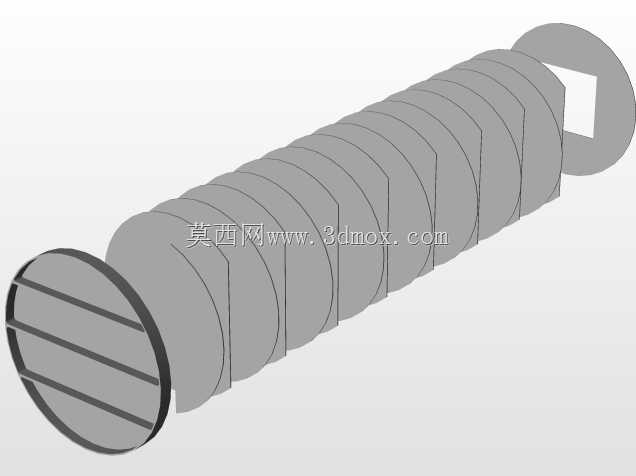

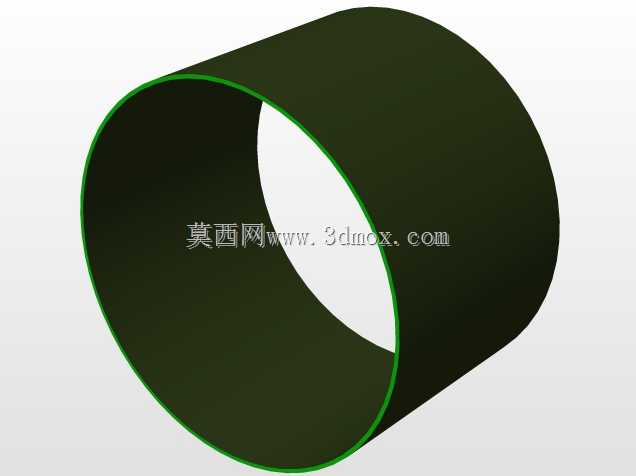

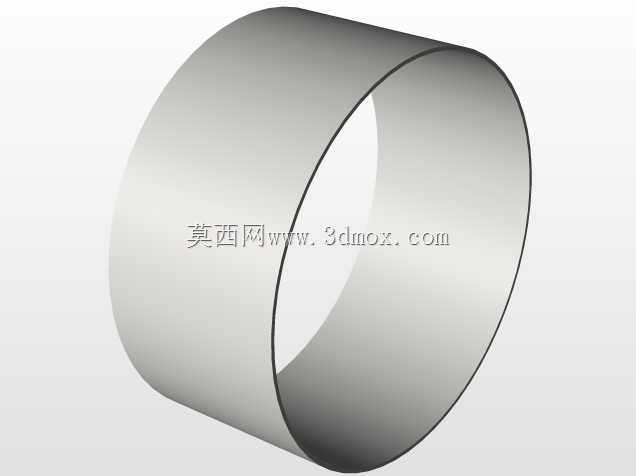

　　设备的功能实现核心在于内部的结构组合，壳体内部的换热管是热量传递的核心载体，换热管的规格、数量要根据所需的换热面积计算确定，管程的分程设计可以根据介质的流量、流速要求调整，比如小流量的管程介质可以采用多程结构，提高介质在管内的流速，强化管程的传热效率，同时也能减少杂质在管内壁的沉积。壳程内部设置的折流板，一方面可以支撑换热管，避免长尺寸换热管在介质冲击下出现振动变形，另一方面可以引导壳程介质按照设计的流路流动，提高壳程介质的流速，避免出现流动死区，让壳程的换热效率充分发挥。折流板的切口尺寸、板间距需要结合壳程介质的性质、允许的压降来计算，过大的板间距会导致壳程介质流速过低，换热效率下降，过小的板间距则会大幅提高介质流动的阻力，增加泵的输送能耗。

　　在结构设计的思路上，首先要明确管程、壳程分别走哪种介质，通常腐蚀性强的介质、容易结垢的介质、压力更高的介质会安排走管程，这样可以降低壳体的材质防腐要求，也方便后期对换热管进行清理维护，同时高压介质走管程时，因为换热管的直径更小，承压所需的壁厚更薄，能控制设备的整体制造成本。如果是两种介质存在较大温差的工况，还要在壳体上设置膨胀节结构，补偿换热管和壳体之间因为温度差产生的热变形量，避免热应力过大导致换热管与管板的连接位置拉脱，出现介质串漏的问题。管板与换热管的连接方式，要根据介质的压力、温度、腐蚀性选择，强度胀接适用于压力不高、无剧烈振动的工况，强度焊接的连接强度更高，适用于高温高压的工况，胀焊结合的方式则可以同时满足密封性能和连接强度的要求，适用于密封要求高、存在温度波动的应用场景。

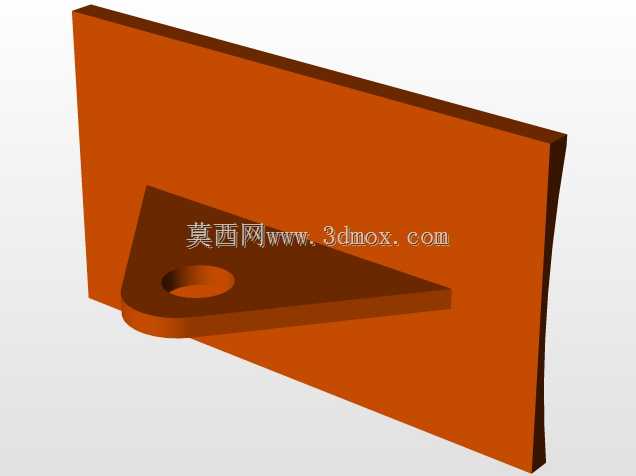

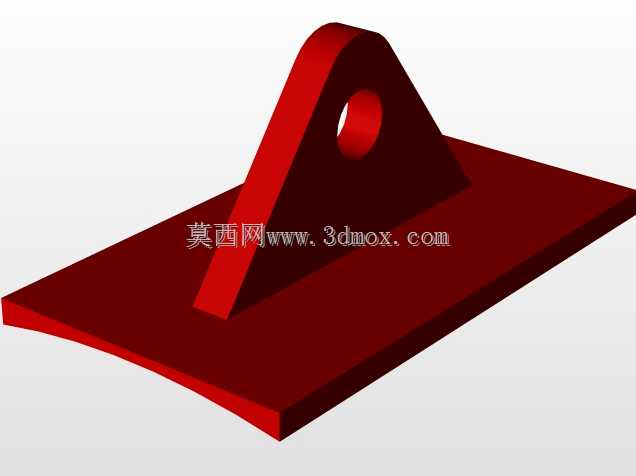

　　从安装适配的角度看，这类设备的外形尺寸需要结合换热面积、管程数量综合确定，小换热面积的设备直径通常在几百毫米级别，长度在数米范围内，大处理量的工业级设备直径可以达到数米，长度超过十米，设计时要提前核算设备安装位置的空间尺寸，包括设备吊装时所需的竖向空间、后期抽换换热管所需的轴向预留空间，避免设备进场后出现无法安装、无法检修的问题。设备的排气、排液口要设置在壳体和管箱的最高、最低位置，方便开车时排净内部的空气，停车时排净内部残留的介质，避免残留介质腐蚀内部构件，或是在冬季低温环境下冻裂换热管。对于需要保温的应用场景，还要在壳体外部预留保温层的安装空间，保温支撑件的焊接位置要避开壳体的焊缝区域，避免影响壳体的焊接质量。

　　在实际选型建模过程中，还要考虑不同工况的特殊需求，比如应用在制冷系统中的管壳式换热器，还要兼顾制冷剂的相变传热特性，调整换热管的表面结构，强化相变过程的传热效率；应用在余热回收场景的设备，要针对烟气等含尘介质的特性，在壳程设计合适的吹灰接口，定期清理换热管外壁的积灰，避免积灰导致热阻上升，影响换热效果。整个模型的结构细节要完全贴合实际工程的设计规范，所有的连接结构、密封结构、支撑结构都要符合压力容器的相关设计要求，确保模型可以直接用于结构校核、工艺布置、安装模拟等实际工程环节，为相关从业者的设计工作提供准确的结构参考。
