炼油厂用管壳式传热换热设备结构

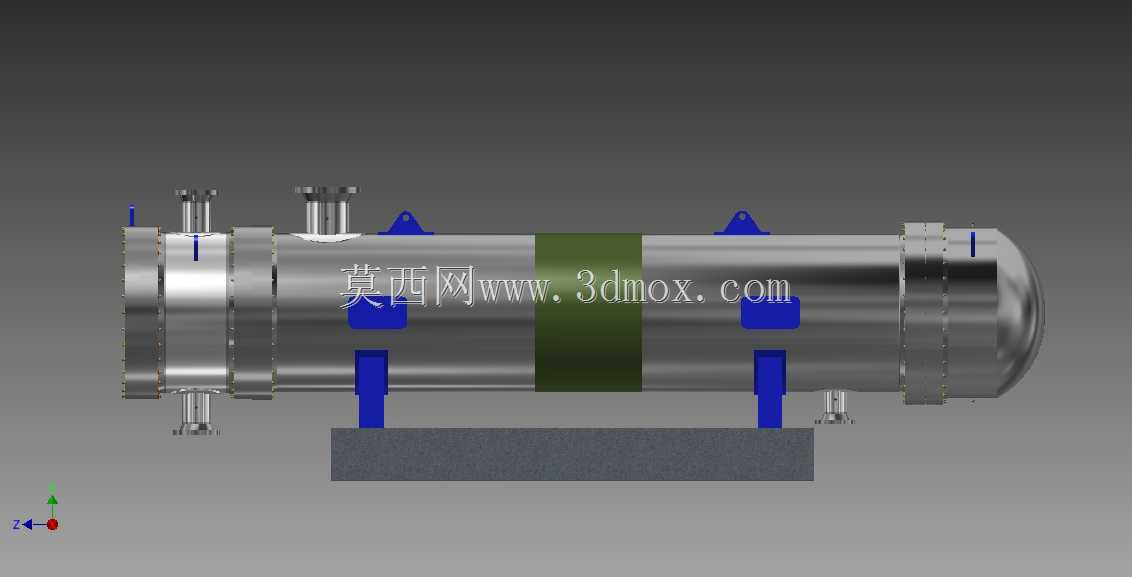

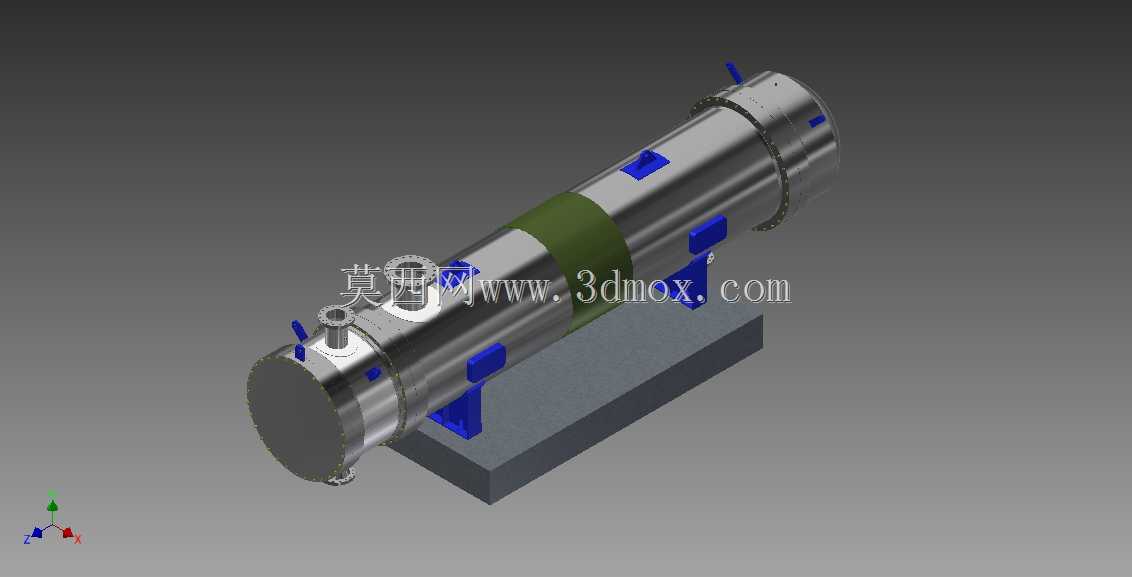

　　在炼油装置的常减压、催化裂化等核心工段，管壳式换热设备是衔接不同温位工艺流、回收余热降低装置能耗的核心静设备，本次呈现的设备结构针对炼油厂重质油、中段回流等含杂质传热介质的工况做了适配设计。从安装边界来看，设备采用鞍式支座支撑，支座预留的地脚螺栓孔间距匹配常规炼油装置管廊边的混凝土基础预埋尺寸，筒体轴向长度适配管廊层间的管道排布空间，两端管箱的法兰端面预留足够的管道对接操作空间，侧面布置的管程、壳程进出口接管方位，完全匹配炼油装置常规的“上进下出”“逆流换热”管道走向逻辑，避免现场安装时出现管道强行组对的应力问题。

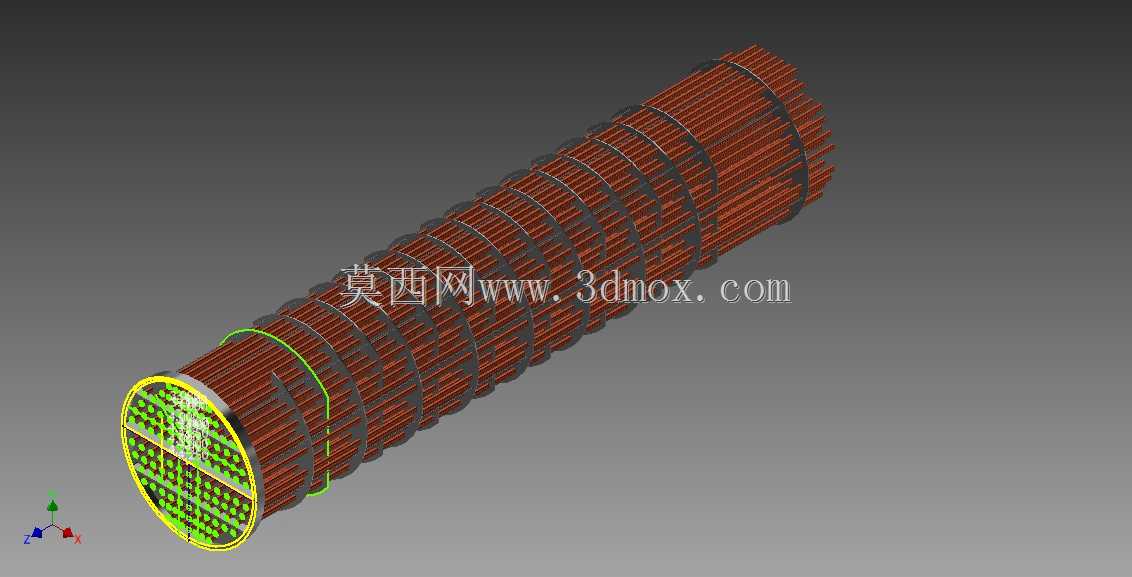

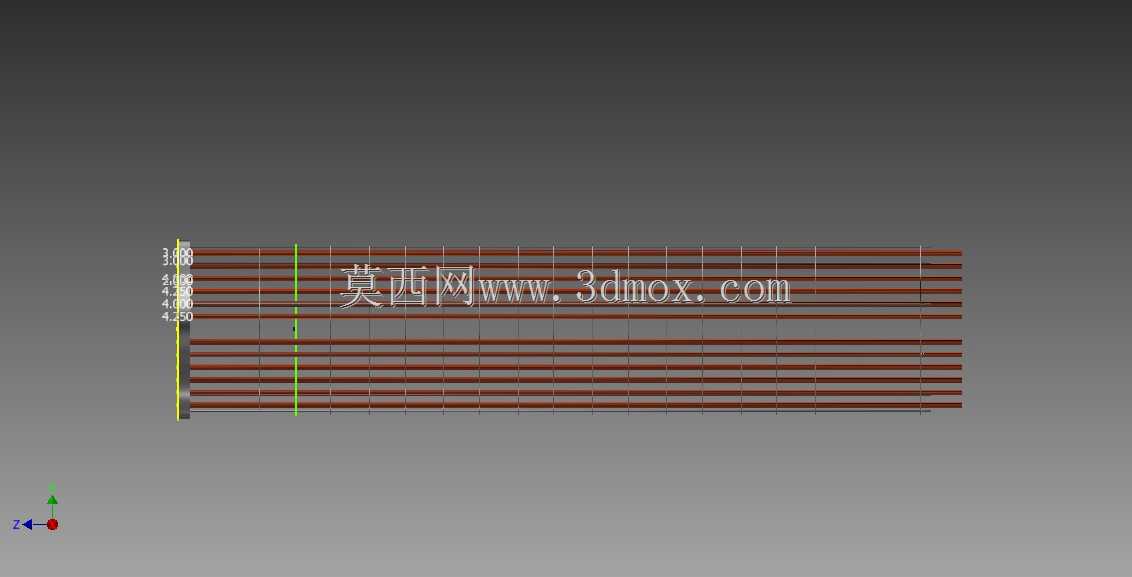

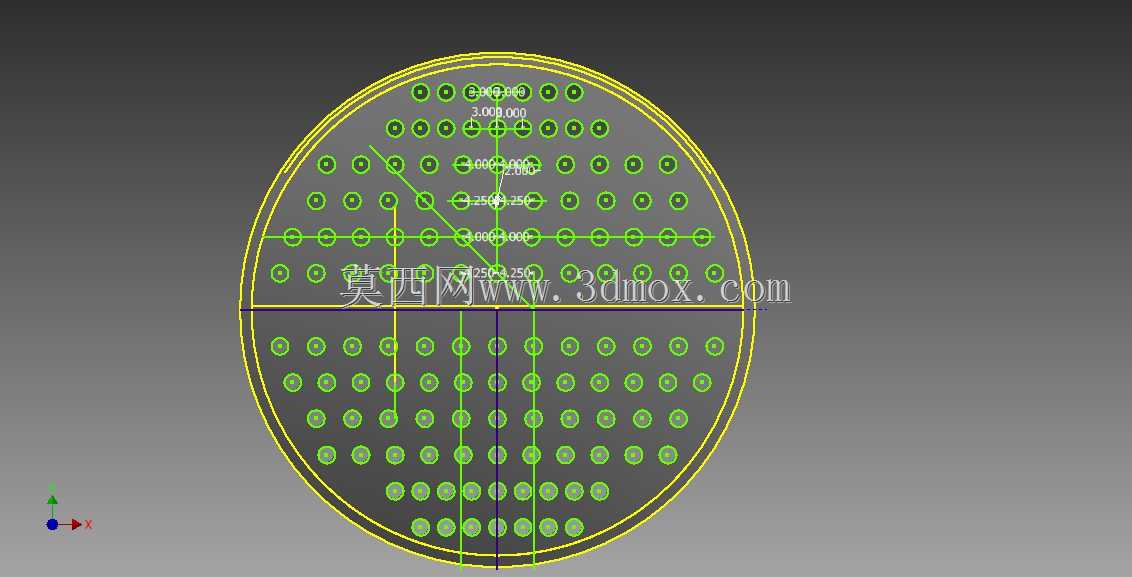

　　设备的核心功能是实现两种不同温度工艺介质的热量传递，壳程走需要被加热或冷却的炼油工艺介质，管程走换热载体，折流板的间距设置经过流场模拟优化，既保证壳程介质的流速处于合理区间，避免流速过低导致杂质沉积结垢，也控制壳程压降在工艺允许的范围内，不会额外增加机泵的输送负荷。管板与换热管的连接结构采用强度胀加密封焊的形式，适配炼油工况下温度波动带来的热应力变化，避免长期运行后出现接头泄漏的问题，管箱分程隔板的设置将管程分为多程，拉长管程介质的流动路径，提升整体换热效率。

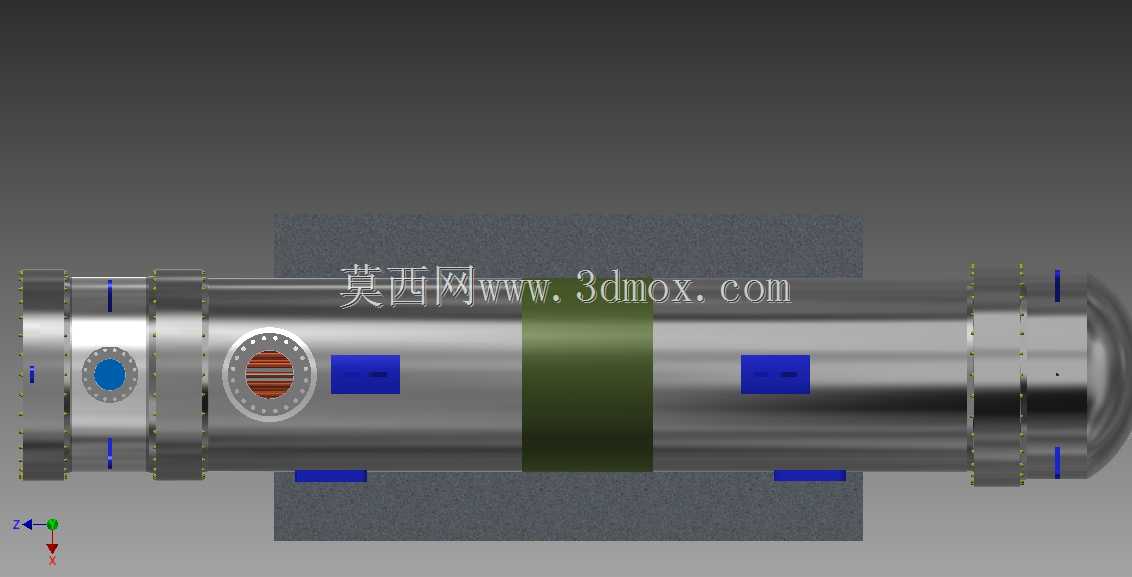

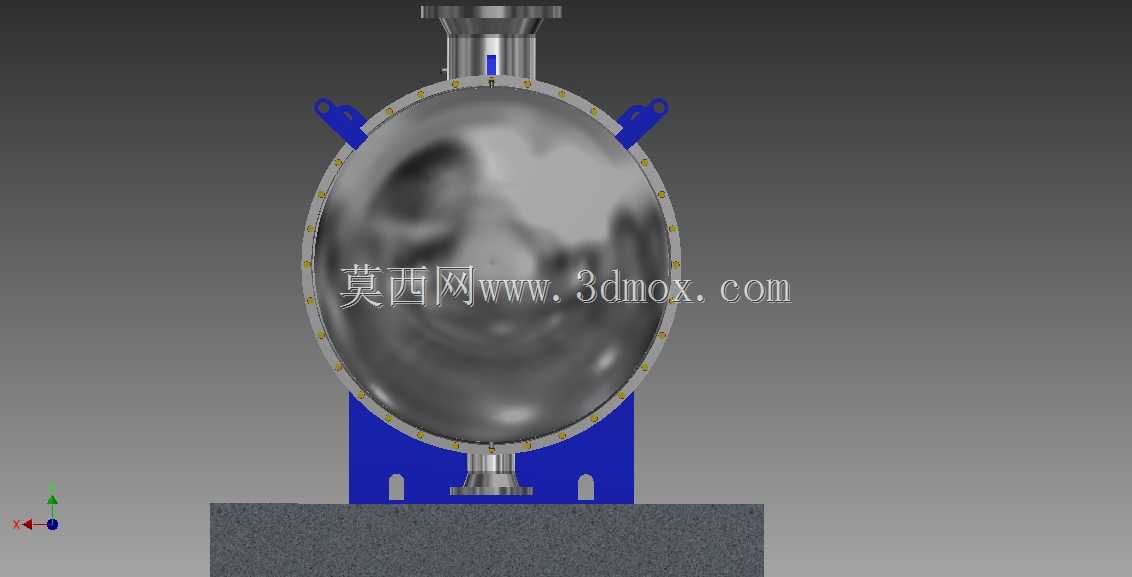

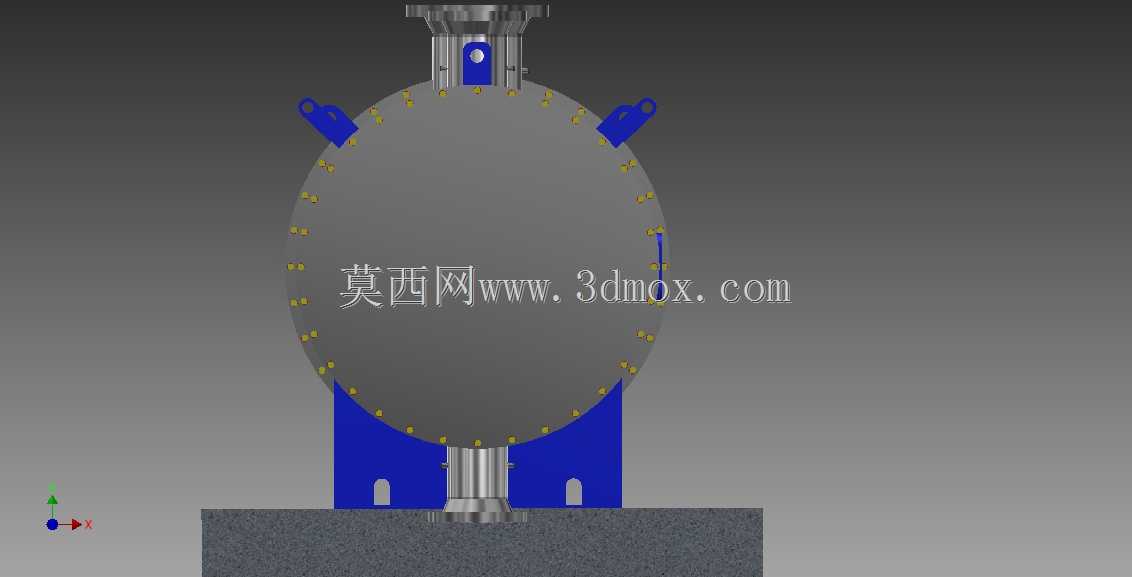

　　从设计思路上，筒体中段的加厚段是针对壳程介质的冲蚀问题做的补强，因为炼油介质中携带的固体颗粒在折流板改向位置会对筒壁造成持续冲刷，局部增加壁厚可以大幅延长设备的检修周期；筒体上布置的多组吊耳结构，分别适配设备整体吊装、内芯抽芯检修的不同吊装需求，现场检修时不需要额外焊接临时吊点，减少对设备本体材质的损伤。两端管箱的封头采用标准椭圆形封头，受力均匀的同时也预留了足够的缓冲区，避免介质直接冲刷管板造成局部冲蚀。设备上的各类接管法兰压力等级匹配装置的系统设计压力，密封面形式采用凹凸面结构，适配炼油介质易泄漏、易燃易爆的特性，保证运行过程中的密封可靠性。

　　在实际生产场景中，这类换热设备通常串联在工艺流的余热回收段，比如常减压装置的常压塔顶油气与原油换热段，通过回收高温油气的余热提升进加热炉的原油温度，直接降低加热炉的燃料消耗，是炼油装置节能降耗的关键节点。设备的支座位置设置了滑动端与固定端的区分，滑动端支座预留了轴向位移间隙，适配设备开停工过程中筒体热胀冷缩产生的位移量，避免热应力传递到连接管道或基础上造成结构损坏。筒体表面的支座垫板、接管补强圈都做了圆滑过渡处理，减少应力集中点，适配炼油装置长周期连续运行的工况要求，降低运行过程中出现焊缝开裂的风险。

　　从结构细节来看，管程出口位置设置了防冲板，避免高速流动的换热介质直接冲刷管端造成管端磨损，壳程的排气、排液接口设置在筒体的最高与最低位置，满足开停工过程中的排气、排液需求，避免设备内部积存气阻或残液影响换热效率。整体结构没有冗余的设计，所有部件的尺寸、位置都围绕炼油工况的实际运行需求设置，既满足传热效率的要求，也兼顾了现场安装、检修、长期运行的可靠性，是炼油装置中应用最为广泛的间壁式换热结构形式。
