免焊接扩口式法兰管路连接结构

　　在流体输送管路系统的现场装配场景中，焊接式法兰连接往往受限于现场动火条件、焊工资质要求以及焊接变形带来的密封面错位问题，尤其在易燃易爆介质输送、洁净管路、后期需频繁拆解维护的管路段，传统焊接法兰的施工局限性十分突出。这套扩口法兰管连接结构，正是针对这类场景开发的纯机械压紧式连接方案，全程无需焊接作业，从根源上规避了焊接带来的热变形、焊渣残留、防腐层破坏等一系列工程问题。

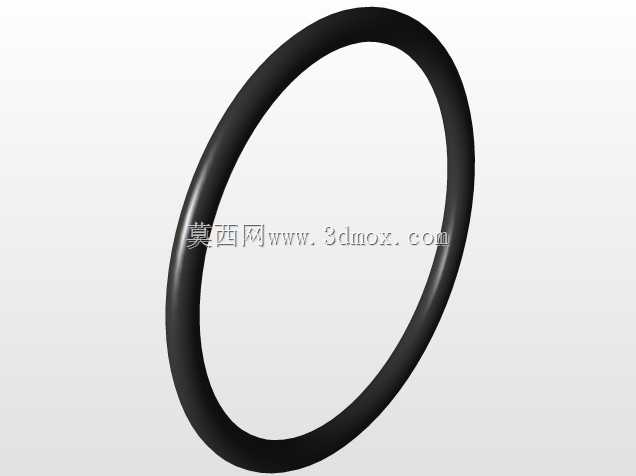

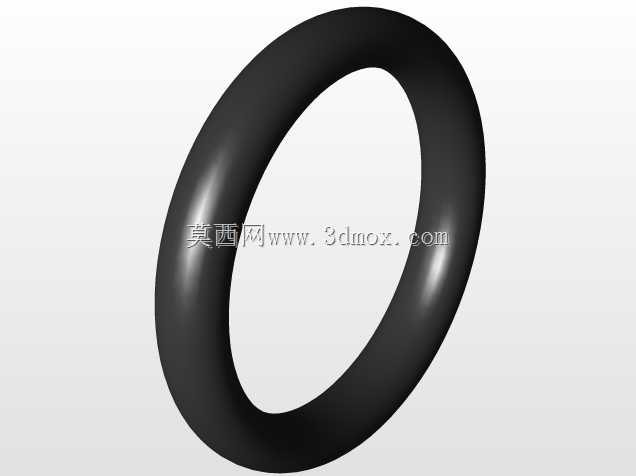

　　从结构功能逻辑来看，这套连接结构依靠管端扩口成型的锥面与法兰密封面的刚性贴合实现密封，配合周向均布的内六角压紧螺栓提供均匀的轴向压紧力，不需要额外加装密封垫片就能实现可靠的静密封，也可根据输送介质的温度、腐蚀特性选配适配的密封环进一步提升密封等级。实际应用中，这类结构常出现在液压泵站管路、中低压气动输送管线、洁净流体输送系统、设备端进出口管路对接场景，尤其适合现场不具备动火作业条件的改造项目、需要定期拆解清理的管路段，以及对管路装配同轴度有较高要求的精密流体设备配套。

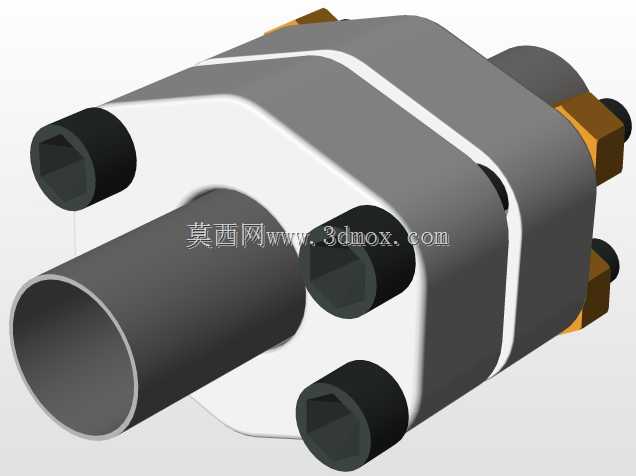

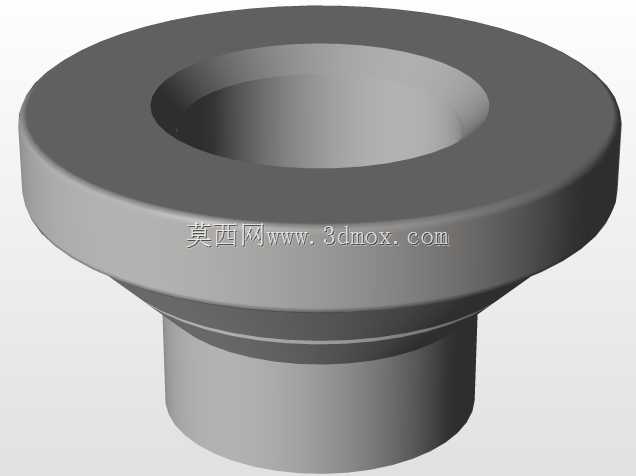

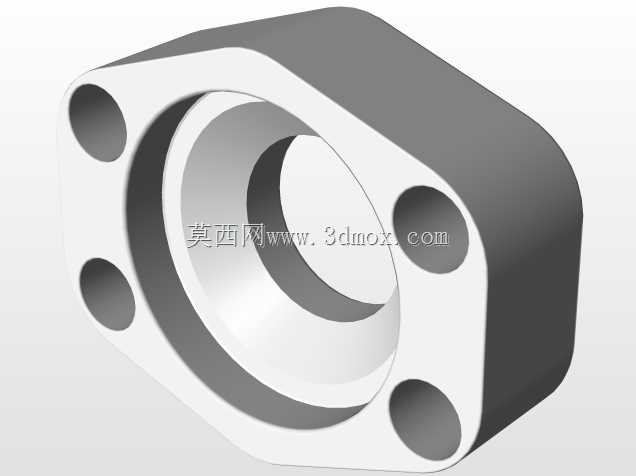

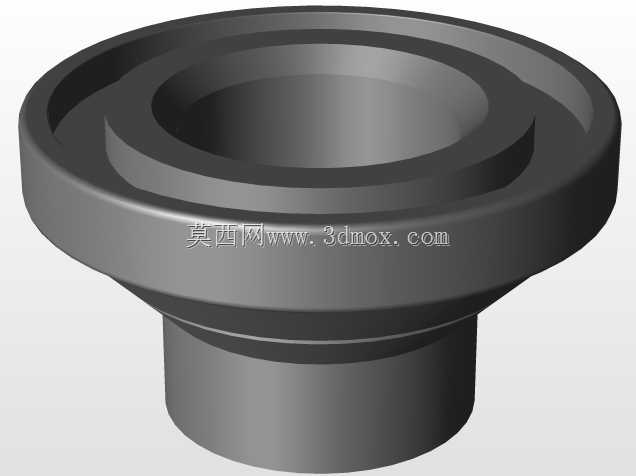

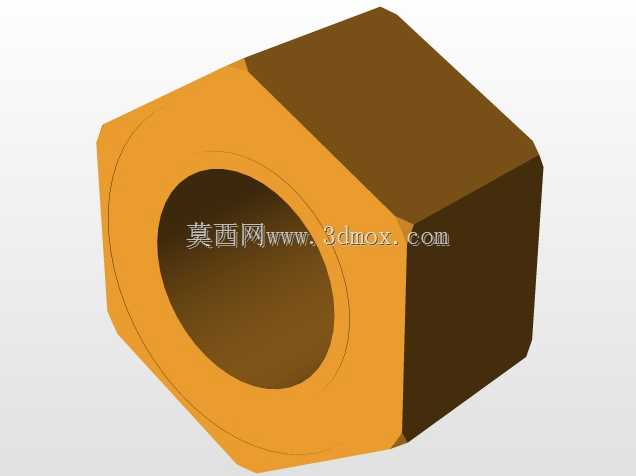

　　设计层面上，这套结构的核心思路是通过管端的扩口变形形成自带的密封承压面，省去了平焊法兰需要与管材焊接的工序，两个半合式的法兰卡套直接卡在扩口端的背侧，螺栓锁紧时的轴向力直接作用在扩口锥面上，让密封面的压紧力与管路内压形成自紧效应——管路内部压力越高，扩口锥面与法兰密封面的贴合力就越大，密封可靠性反而会随内压升高得到强化。周向布置的内六角螺栓选用标准内六角圆柱头规格，既可以用标准内六角扳手实现狭小空间内的锁紧作业，也能保证每个螺栓的预紧力均匀可控，避免单侧压紧导致的扩口面偏载泄漏。

　　在安装边界与尺寸适配层面，这套结构的径向安装尺寸仅比配套管材的外径大出两个法兰边的厚度，相比传统带颈对焊法兰，径向占用空间缩小近三分之一，适合管路排布密集、安装空间局促的设备内部管路布局。轴向安装长度只需要预留出螺栓锁紧的操作空间，不需要预留焊接操作的焊缝作业空间，也不需要焊后预留防腐处理的操作余量，能有效压缩管路系统的整体排布尺寸。安装时只需要先将两个法兰件套在待连接的管材上，用专用扩口工具在管端压出标准角度的扩口锥面，再将两个法兰件对齐密封面，按对角顺序逐步拧紧螺栓至规定预紧扭矩即可完成装配，整个过程不需要复杂的专用设备，普通装配工人经过简单培训就能完成合格的连接作业，大幅降低了现场施工的技术门槛。

　　从实际使用的特性来看，这种纯机械连接的结构不存在焊接热影响区，不会改变管材局部的金相组织，对于不锈钢、铝合金等焊接易产生晶间腐蚀、变形的管材来说，能完整保留管材本身的力学性能与耐腐蚀性能。后期维护拆解时，只需要松开螺栓就能分离管路，不会像焊接法兰那样需要切割破坏管材，拆解后重新清理密封面即可再次装配使用，能有效降低管路系统的后期维护成本。同时，这种连接结构的抗振动性能优于普通的卡套式接头，周向均布的螺栓锁紧结构能在设备持续振动的工况下保持稳定的压紧力，不容易出现松动泄漏的问题，适合配套在有持续振动的泵组、压缩机进出口管路场景。

　　需要注意的是，这类扩口法兰连接的扩口角度、扩口处的壁厚减薄率都有明确的设计要求，建模时已经考虑了扩口成型时的材料流动特性，避免扩口过程中出现管壁开裂、扩口锥面角度偏差导致的密封失效问题。法兰件的螺栓孔位置度、密封面的平面度都按照通用管路连接件的公差要求设计，能和同规格的标准法兰实现一定程度的互换适配，降低备件采购的成本。
