工业管路安装轨集成式管支架结构

　　在工业流体输送系统的现场布设环节，管支架是承担管路载荷、约束管线位移、吸收管路运行振动的核心支撑构件，这款适配安装轨的集成式管支架，主要面向模块化管线排布场景设计，可广泛应用在车间压缩空气管路、工业冷却水循环管路、低压流体输送管线的架空布设作业中，替代传统焊接式支架的现场施工模式，大幅降低管线改造、调整的施工成本。从实际使用场景来看，这类管支架不需要在安装基面做焊接打孔作业，可直接卡入标准C型安装轨的卡槽内，沿轨道方向可自由调整固定位置，适配多规格管线的排布间距调整需求，尤其适合后期管线改造频次较高的柔性生产车间、设备密集的动力站房管线布设场景，能有效避免传统支架焊接固定后无法调整位置、改造时需要破坏基面的问题。在功能特性上，

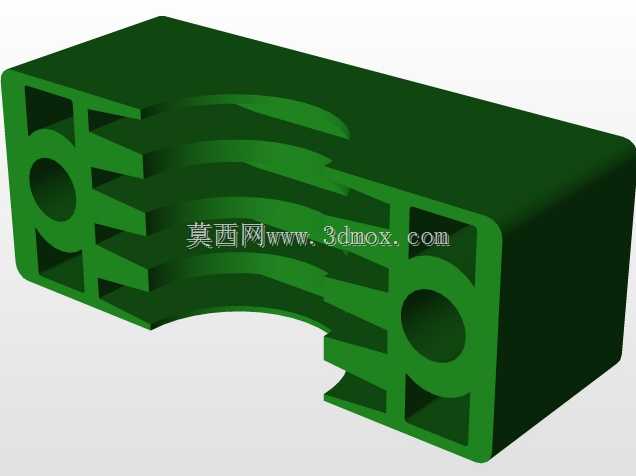

　　这款管支架采用分体式夹持结构，上半部分为适配圆管外壁的弧形承托面，弧面曲率匹配常用工业金属管路的外径公差，夹持时不会出现点接触压伤管壁的问题，下半部分为安装轨适配的卡接结构，卡入轨道后可通过侧边的锁紧螺钉实现快速固定，不需要额外的适配配件，单套支架即可完成单根管路的承重固定，承重载荷可满足常规低压工业管路的满管承重需求，同时支架的夹持部位预留了缓冲垫安装槽，可配套橡胶缓冲垫降低管路运行时的振动传递，避免支架与管壁长期硬接触产生的磨损、异响问题。设计思路上，这款结构优先考虑了现场安装的便捷性与后期调整的灵活性，整体结构没有复杂的异形曲面，所有受力部位均做了圆角过渡处理，避免应力集中导致的支架断裂问题，

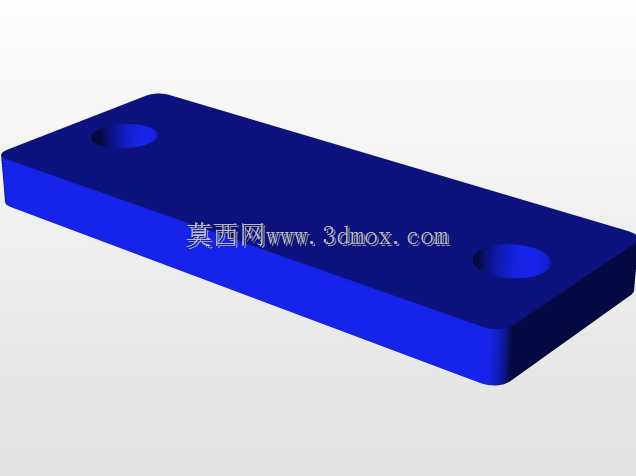

　　卡接结构的尺寸完全匹配通用工业安装轨的截面标准，不需要定制专用轨道即可直接适配市面常见的C型安装轨产品，弧形承托面的尺寸覆盖了常用的中小管径工业管路，可通过更换不同规格的上压片适配不同外径的管路，提升了支架的通用适配性。从安装边界与尺寸设计来看，支架整体宽度控制在安装轨的有效卡接宽度范围内，卡入轨道后不会超出轨道侧边，不会影响相邻支架的安装排布，支架的整体高度经过优化，在保证夹持强度的前提下尽可能降低安装后管路与安装基面的间距，压缩管线布设的整体占用空间，锁紧螺钉的操作位置朝向安装作业侧，现场施工时不需要探身到管路背面即可完成锁紧操作，安装作业空间要求低，即使在管线密集的狭小布设空间内也能完成单人安装作业。在实际选型使用时，

　　需要根据所固定管路的满管重量、运行时的振动幅度匹配对应数量的支架，沿管路走向的支架间距需要符合管线布设的规范要求，在管路转弯、阀门连接等载荷集中的点位，可适当加密支架的布设数量，避免局部载荷过大导致支架变形、管路下垂的问题。这款支架的结构设计完全规避了传统焊接支架的施工缺陷，所有部件均为标准化机加工件，加工精度可控，批量生产时的一致性好，安装时不需要专业焊接设备，普通管线施工人员经过简单培训即可完成安装作业，能有效缩短管线施工的周期，同时后期管线调整时只需要松开锁紧螺钉即可移动支架位置，不会对安装轨、安装基面造成破坏，适配工业现场柔性化生产的管线快速调整需求。
