弧形内槽双侧带孔空心夹紧构件

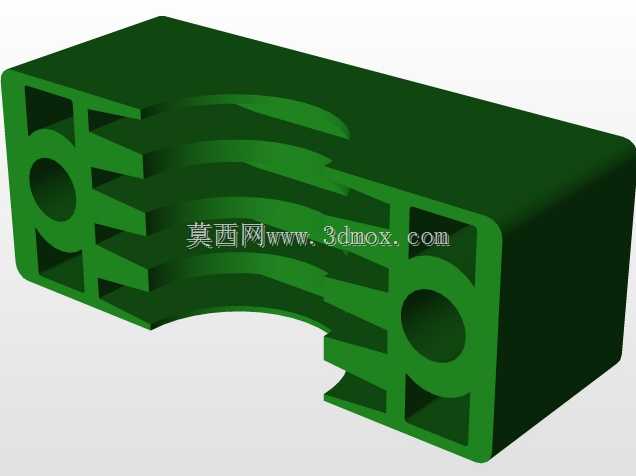

　　在轻工装配、小型自动化输送线的工件定位工位上，这类夹紧构件的使用频率一直不低，很多做非标治具的工程师在处理薄壁管件、弧形外轮廓工件的侧向夹持时，都会优先考虑这类带弧形内凹面的结构件，相比平口夹持块，它的内弧面能和工件外圆形成更大的接触包角，不会把薄壁管件夹出压痕，也能避免夹持过程中工件出现周向打滑的问题。从结构本身来看，这个构件采用了一体化的空心框架设计，整体是等截面的长条形块体，两侧端面都预留了同轴的圆形安装通孔，安装时可以直接穿入销轴或者锁紧螺栓，把构件固定在治具的滑动座或者摆臂上，不需要额外加工安装沉台，能减少治具装配时的配做工序。构件内部做了多道横向的加强筋布局，沿着弧形内槽的外侧均匀排布，既把整体重量压到了最低，

　　也能保证夹持受力时的结构刚性，不会因为长期受侧向夹紧力出现侧壁外张变形，之前做过同类型的实心夹紧块，重量是这个空心结构的三倍多，装在小型滑台气缸上的时候，会增加气缸的动负载，滑台往复动作的响应速度会慢不少，换成这种空心加强的结构之后，运动惯量降下来，气缸的动作节拍能提上去，长期运行的磨损也更小。设计这个构件的时候，首先要确定的就是内弧面的曲率半径，这个参数直接决定了适配工件的直径范围，弧面半径比待夹持工件的外圆半径大0.1到0.2毫米是比较合适的间隙，既能保证工件能顺利卡入弧面，也不会因为间隙过大导致夹持时接触面积不足；两侧的安装孔中心高要和治具上的安装基准面严格对齐，孔的公差选H7就足够，穿入的销轴用g6公差配合，

　　装配后不会出现径向窜动，夹紧动作的重复定位精度能控制在0.05毫米以内。构件的外轮廓边角都做了小尺寸的倒角处理，没有尖锐的棱边，装配调试的时候不会划伤操作人员的手套，也能避免和周边的其他治具部件发生运动干涉。从安装边界来看，这个构件的整体宽度要和配套的滑台端面尺寸匹配，不能超出滑台的安装面宽度，否则锁紧螺栓的时候会出现偏载，弧形内槽的最低点到安装孔中心的距离，要保证夹持状态下工件的中心和治具的定位中心重合，不会出现工件上下偏移的问题。在实际的生产线应用里，这类夹紧构件常成对使用，分别布置在工件的两侧，通过气缸驱动做同步的相向运动，把弧形工件或者圆管类工件夹持在中心位置，相比三爪卡盘这类夹持部件，它的占用空间更小，

　　适合在狭窄的装配工位里布置，而且不需要复杂的传动结构，直接和标准气缸的活塞杆连接就能使用，维护起来也很方便，构件磨损之后只需要松掉两侧的安装销轴就能快速更换，不需要拆解整个治具总成。另外这个构件的空心结构除了减重之外，还能在内部预留传感器的安装空间，比如把微型的压力检测传感器嵌在加强筋的间隙里，就能实时监测夹持力的大小，避免夹持力过大夹伤工件，或者夹持力不足导致工件脱落，这也是实心夹紧块很难实现的结构优势。做三维建模的时候，这类等截面的构件优先用拉伸加切除的方式建模，先绘制出端面的截面轮廓，包括外框、内弧面、加强筋和安装孔的位置，一次拉伸成型之后再做边角的倒角处理，不要用过多的特征叠加，否则后续改型的时候调整弧面半径或者安装孔位置会很麻烦，参数化建模的时候把弧面半径、安装孔中心距、整体长宽高都设置成可调参数，后续适配不同直径的工件时，只需要修改对应的参数就能快速生成新的模型，不用重新绘制草图。需要注意的是，内部加强筋的厚度不能太薄，否则注塑或者机加工的时候容易出现成型缺陷，筋的厚度一般取外壁厚度的0.8倍左右，既保证刚性，也不会出现缩痕或者加工震纹，安装孔的两端要做微小的倒角，方便销轴穿入，也能去除孔口的毛刺。
