NPFT外螺纹固定环法兰接头结构

　　在流体输送管路系统的搭建与改造作业中，管路接头是决定整套系统密封可靠性、拆装便捷性的核心基础元件，这款带固定环结构的NPFT外螺纹接头，主要面向中低压工况下的硬质管路、软管转接场景，常见于工业液压站油路排布、车间压缩空气管网分支、小型化工流体输送管路的终端连接环节，可实现不同通径管路之间的快速对接，同时兼顾管路拆装维护时的操作便利性。从实际使用场景来看，这类接头往往部署在设备与管路的衔接位置，比如气动执行元件的进气端、液压阀组的外接油口、生产线上流体介质的分流节点，既要承受管路内部的流体压力，也要耐受现场作业环境中的振动、温度波动影响，避免长期运行后出现螺纹松脱、密封面渗漏等常见故障。这款接头在结构设计上做了针对性优化，

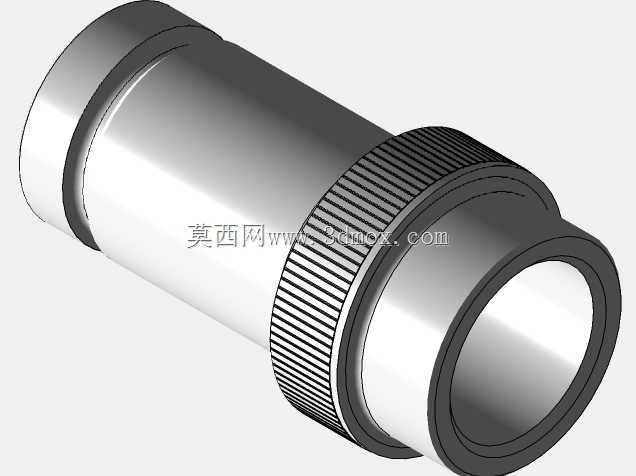

　　中部的滚花固定环是核心功能结构，不同于普通外螺纹接头需要借助扳手夹持整个本体完成拧紧作业，该固定环的滚花纹路可以提供足够的手动摩擦力，在管路预装、位置调整阶段，操作人员无需额外工具即可手动完成接头的初步对位拧紧，大幅提升狭小安装空间内的作业效率；当需要施加额定拧紧力矩保证密封性能时，固定环两侧的光轴段也预留了标准扳手的夹持位，不会因为滚花结构受力导致表面变形，兼顾手动操作的便捷性与工具拧紧的可靠性。接头两端的结构做了差异化设计，一端为标准NPFT外螺纹，可直接适配对应规格的内螺纹阀口、设备接口，螺纹段的长度经过精确核算，拧紧后螺纹啮合长度满足密封承压要求，不会出现啮合过短导致的脱扣风险，

　　也不会因为螺纹过长顶触对接部件内部流道造成通径损失；另一端为承插式连接端，可对接对应外径的金属硬管或者增强软管，配合卡套或者管箍即可完成密封固定，内部流道做了平滑过渡处理，没有突兀的变径台阶，可减少流体经过接头时的压力损失与紊流现象，降低流体冲刷带来的内壁磨损与噪音。从安装边界尺寸来看，这款接头的总长、最大外径均适配常规管路安装的空间要求，固定环的外径尺寸略大于两端本体，安装时可作为轴向定位的基准面，当接头拧入对接端口至固定环端面与对接面贴合时，即可达到预设的拧紧深度，无需操作人员反复调整拧入长度，有效降低现场安装的出错概率。在建模设计过程中，这类接头的细节处理需要格外注意，滚花结构的齿形参数要符合手动操作的摩擦力要求，

　　齿距过密容易积存油污难以清洁，齿距过疏则无法提供足够的防滑力矩；螺纹段的收尾处要做退刀槽处理，避免螺纹末端的不完整牙型影响密封效果，同时退刀槽的圆角要控制在合理范围，避免应力集中导致接头在受侧向力时出现断裂；内部流道的粗糙度要满足流体输送要求，避免粗糙表面残留介质造成堵塞或者腐蚀。实际选型应用时，需要根据输送介质的特性、工作压力、环境温度匹配对应的接头材质与密封件形式，这款接头的结构形式可适配碳钢、不锈钢、铜合金等多种常用金属材质，满足不同腐蚀工况、压力等级的使用需求，固定环与接头本体采用一体化加工结构，相比装配式的防滑环结构，整体强度更高，长期受振动也不会出现防滑环移位、松脱的问题，适合在设备长期运行、维护间隔较长的管路系统中使用。在管路排布设计阶段，这类接头的三维模型可直接导入管路装配体中，提前验证安装空间是否充足，对接管路的弯折半径是否符合要求，避免现场安装时出现接头与周边部件干涉、扳手操作空间不足的问题，有效缩短管路系统的设计与安装周期，减少现场整改的物料与时间成本。
