四路集成液压阀块油路连接结构

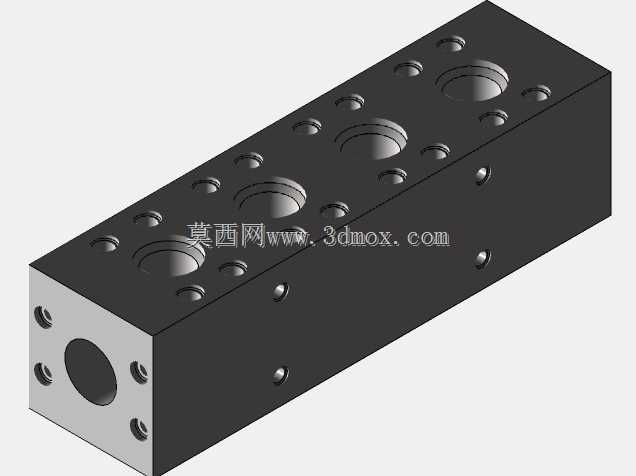

　　在液压系统的集成化设计场景中，这类阀块是替代分散式管路连接的核心承载部件，常见于中小型液压站、机床液压夹紧回路、自动化生产线的液压执行单元配套中，能够大幅减少系统外接管路的数量，降低管路接头泄漏的概率，同时压缩整个液压控制单元的安装占用空间。从实际使用的角度看，这个阀块本体设置了4个独立的工作油口，直接对应连接四组液压缸的工作腔，阀块顶面的多组安装孔位，用于叠加安装方向阀、压力阀等标准液压控制阀，所有阀件的油路通过阀块内部预先加工的流道连通，不需要额外布置外部油管来实现阀件之间的油路导通。设计这类阀块的时候，首先要匹配所选叠加阀的安装面尺寸标准，确保顶面的螺栓孔位置、油口通径、密封槽尺寸完全符合对应通径阀件的安装规范，

　　避免出现阀件安装错位、密封失效的问题；内部流道的布置要尽量减少直角转折，降低油液在流道内的压力损失，同时要保证相邻流道之间的壁厚满足系统额定工作压力下的强度要求，避免高压工况下出现流道击穿、串通的故障。从安装边界来看，阀块的端面设置了主进油、回油的连接口，用于对接液压泵的压力油路和油箱的回油路，侧面的工艺孔是内部流道加工完成后做封堵用的堵头安装位，安装时需要预留足够的扳手空间来完成堵头、管接头的装配，同时要保证阀块安装底面的平面度满足固定安装的要求，避免锁紧安装螺栓时阀块出现形变，导致内部阀件卡滞或者密封面泄漏。在实际选型应用时，需要根据配套液压缸的数量、单路油缸的流量需求来匹配阀块的通径大小，

　　这个四路结构的阀块适配单路流量不超过对应通径额定值的液压回路，内部流道的孔径设计要匹配油液流速的合理区间，避免流速过高产生系统发热、噪音过大的问题。阀块的本体材质通常选用致密性好的热轧钢材，加工完成后需要对内部流道做去毛刺处理，防止残留的铁屑在系统运行时进入液压阀或者液压缸，造成元件拉伤、卡滞的故障，所有外表面的安装面需要做磨削加工，保证平面度和表面粗糙度满足密封要求，避免安装后出现渗漏。这类集成阀块的应用，能够让液压系统的装配效率大幅提升，现场布线布管的工作量明显减少，后期维护时只需要拆解对应位置的阀件即可，不需要拆卸大量外接管路，同时集成式的结构也让整个液压控制单元的布局更加紧凑，适合在安装空间受限的设备上使用。

　　在做三维建模的时候，需要精准还原所有安装孔的位置深度、流道的走向和孔径、各个密封槽的尺寸，还要考虑加工工艺的可行性，比如内部斜流道的加工角度要符合常规钻削设备的加工范围，避免设计出无法加工的流道结构；同时要预留出阀件安装后的操作空间，比如电磁阀的插头插拔空间、压力表的安装位置等，避免出现装配干涉的问题。
