内燃机用5.4规格活塞头结构设计

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧做功压力、完成热能向机械能转换的关键零件，其设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。这款5.4规格的活塞头，主要适配小排量通用内燃机的动力输出需求，常见于小型通用发电机组、园林动力机械、轻型摩托动力单元等应用场景，这类场景普遍要求活塞组件在高往复频率、周期性高温高压冲击的工况下保持稳定的结构强度与密封性能，同时兼顾轻量化设计以降低曲柄连杆机构的往复惯性损耗。

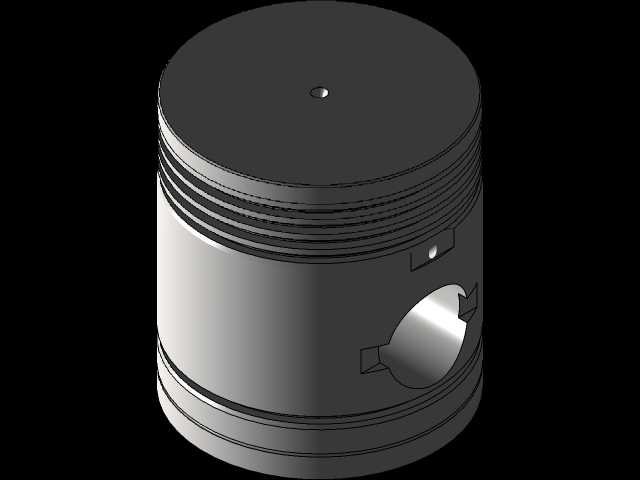

　　从结构设计逻辑来看，活塞头顶部采用平面式燃烧室承接面，中心预留的细小定位孔用于装配时与工装定位销配合，保证活塞与连杆组件的同轴度装配精度，避免装配偏斜导致的运行偏磨问题。头部外侧加工的多道环槽结构，分别对应气环与油环的安装位：靠顶部的几道环槽用于安装气环，作用是阻隔燃烧室高压燃气向曲轴箱窜漏，保证燃烧压力充分作用在活塞顶面；靠下的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳与异常烧损。环槽的加工精度直接影响活塞环的贴合度，设计时预留了合理的侧隙与背隙，既保证活塞环在热膨胀状态下不会卡滞，又能避免间隙过大导致的密封失效。

　　活塞头的销座部分采用对称式凸台加强结构，销孔用于安装活塞销，连接活塞与连杆小头，将燃烧做功产生的推力传递给连杆，进而带动曲轴旋转输出扭矩。销座与活塞本体的过渡区域做了圆弧过渡处理，避免应力集中导致的疲劳断裂，因为在往复运动过程中，活塞销座区域会周期性承受交变冲击载荷，尤其是做功冲程瞬间的高压冲击，很容易在结构尖角处产生应力集中点，长期运行会引发疲劳裂纹。活塞裙部的型线设计采用了微椭圆结构，因为活塞在工作状态下会因热膨胀产生变形，同时受侧推力作用会产生机械变形，冷态下的椭圆型线可以保证热态工作时裙部与气缸壁保持均匀的贴合间隙，既避免拉缸故障，又能保证活塞在气缸内的导向稳定性，减少往复运动的敲击异响。

　　从安装边界尺寸来看，这款活塞头的外径与对应规格的气缸内径保持严格的配合公差，裙部长度设计兼顾了导向行程与轻量化需求，过长的裙部会增加活塞整体重量与往复运动惯性，提升曲柄连杆机构的负载，过短的裙部则会导致导向不足，运行中容易出现摆头偏磨。活塞销孔的内径尺寸与对应规格的活塞销采用过渡配合，装配时通过热装工艺保证连接可靠性，同时销孔内的卡环槽用于安装限位卡环，防止活塞销在运行过程中轴向窜动刮伤气缸壁。顶部的壁厚设计经过热负荷校核，既保证足够的强度承受燃烧爆发压力，又避免壁厚过大导致的热传导慢、顶部热积温过高引发的材料强度下降问题。

　　在实际工况适配中，这款活塞头的材料选型对应铸铝合金材质的加工特性，设计时充分考虑了铝合金的热膨胀系数，环槽区域的尺寸补偿、裙部的配缸间隙都经过匹配计算，能够在-20℃到300℃的工作温度区间内保持稳定的配合状态。活塞头表面的环槽加工粗糙度、裙部表面的粗糙度都有明确要求，裙部通常会做石墨涂层处理以降低初期磨合的摩擦阻力，环槽区域的高精度加工可以保证活塞环的浮动密封效果，减少燃气泄漏与机油消耗。对于动力设备的结构设计人员来说，这类活塞头的三维模型可以直接用于动力总成的虚拟装配校核，验证活塞在上止点、下止点位置与气缸盖、气门、连杆等周边部件的运动间隙，避免设计阶段出现运动干涉问题，也可以作为逆向设计、性能改型的基础参考模型，根据不同的压缩比需求调整顶部燃烧室形状，或是根据不同的排放要求调整环组配置。
