直径10.7米高3.6米固定顶储槽结构设计

　　在石油化工、粮油加工、市政水处理、轻工酿造等领域的物料存储环节，常压立式固定顶储槽是应用范围极广的静设备类型，这类设备主要用于存储常温常压下饱和蒸气压较低的液态介质，比如生产环节的中间原料水、成品润滑油、食用植物油、低挥发性工业助剂、市政回用中水等，相比内浮顶、外浮顶储罐，固定顶结构的采购与运维成本更低，结构冗余度更高，对于无严格蒸发损耗控制要求的介质存储场景适配性极强。

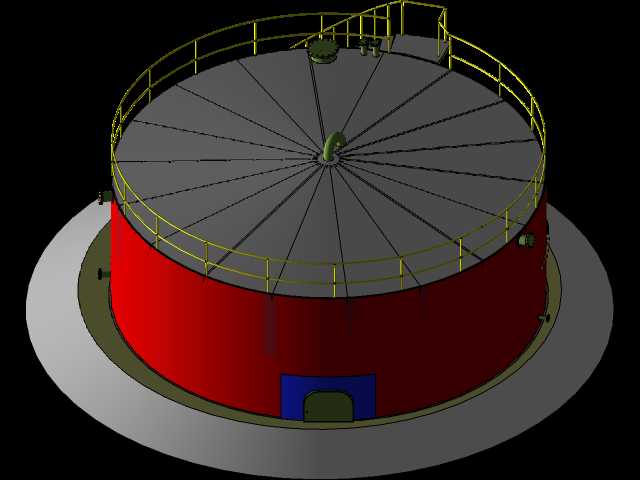

　　本次呈现的固定顶储槽，核心外形尺寸为罐体内径10.7米，筒体段总高度3.6米，属于中大型常压立式储槽范畴，整体有效存储容积可根据介质密度、充装系数调整，常规工况下充装系数取0.85时，有效存储容积约270立方米，能够满足中小型生产车间单种介质7-15天的周转存储需求，适配厂区内中型罐区的单罐位布置要求。从安装边界来看，该储槽采用落地式环形基础安装，基础环板外径超出罐体外壁约0.8米，安装时需要提前在厂区预留直径不小于12.5米的平整硬化场地，基础承载力需满足满罐介质总重量加罐体自重、风载、雪载的组合载荷要求，罐区周边需预留不小于1.5米的巡检通道，顶部平台的护栏高度符合工业防护栏杆的安全规范要求，巡检人员可通过罐侧的斜梯直达罐顶操作平台，完成罐顶附件的日常巡检、操作与维护作业。

　　从结构设计思路来看，该储槽遵循常压立式圆筒形储罐的设计逻辑，筒体部分采用等壁厚钢板卷制焊接而成，因罐体高度较低，液柱静压力沿罐壁高度方向的差值较小，无需采用变壁厚设计，整圈罐壁采用统一壁厚的钢板即可满足强度要求，大幅降低钢板采购、卷制、焊接的施工难度。罐顶采用自支撑式锥形拱顶结构，径向布置多道型钢肋板，肋板从罐顶中心的中心环向罐壁顶部的包边角钢均匀辐射排布，肋板上方铺设薄钢板焊接密封，这种结构无需在罐内部设置立柱支撑，能够最大化利用罐内的有效存储容积，同时拱顶结构自身的刚度能够承受人员巡检踩踏、顶部附件重量、常规雪载与0.5kPa的屋面活载荷，避免罐顶出现凹陷变形。罐顶中心设置通气装置，能够平衡罐内与外部大气的压力差，避免进料时罐内憋压、出料时罐内抽真空导致罐体变形，罐顶还预留了介质进料口、量油孔、人孔等附件接口，可根据实际存储介质的特性选配对应的附件。

　　罐体下部设置了罐壁人孔，人孔中心距离罐底约0.7米，方便检修人员进入罐内部开展清罐、焊缝检测、防腐修补等作业，人孔采用带颈对焊法兰结构，密封面适配耐介质腐蚀的垫片，保证无泄漏风险。罐壁不同高度位置预留了介质出料口、排污口、液位计接口，出料口的设置高度能够保证罐底残留的沉积杂质不会进入出料管线，排污口设置在罐壁最底部，配合罐底的找坡坡度，能够在清罐时完全排空罐内的残液与沉积杂质。罐顶周边设置了完整的安全护栏与挡脚板，护栏采用双横杆加立杆的结构，所有焊接位置做打磨圆滑处理，避免巡检人员磕碰受伤，罐顶的操作平台铺设防滑花纹钢板，即使在雨天、霜雪天气也能保证巡检人员的行走安全。

　　从实际功能特性来看，该储槽的结构设计充分考虑了长期运维的便利性，所有外露的钢结构部件都预留了防腐施工的作业空间，罐壁外侧可根据存储介质的温度要求选配保温层，保温层厚度根据介质存储的温度要求计算确定，保温层外侧采用彩钢板或镀锌铁皮做保护层，避免雨水渗入保温层影响保温效果。罐体的焊接接头全部采用连续焊，罐壁纵缝、环缝按照常压容器的检测要求做相应的无损检测，罐底与罐壁连接的大角缝做满焊处理，保证罐体的整体密封性能，投产前需做充水试验，检验罐体的强度、严密性以及基础的沉降情况，确认无变形、无泄漏、基础沉降均匀后方可投入使用。

　　在实际工程应用中，这类固定顶储槽的选型适配性很强，可根据存储介质的腐蚀特性调整罐体材质，比如存储普通水介质可采用Q235B钢板配合内壁防腐涂层，存储腐蚀性较弱的化工介质可采用不锈钢衬里或者全不锈钢材质，存储食用类介质则需要采用食品级不锈钢并做内壁抛光处理，满足食品卫生安全要求。相比立式圆筒形的高位储槽，这类落地式固定顶储槽的重心更低，抗风抗震性能更好，即使在抗震设防烈度较高的区域，只要按照规范做相应的抗震加强设计，比如增加罐壁与基础的锚固结构、加厚罐壁底部钢板厚度，就能够满足区域的抗震设防要求，不需要额外设置复杂的支撑结构，整体施工周期短，投资成本低，是中小型物料存储场景下性价比极高的存储设备选型方案。
