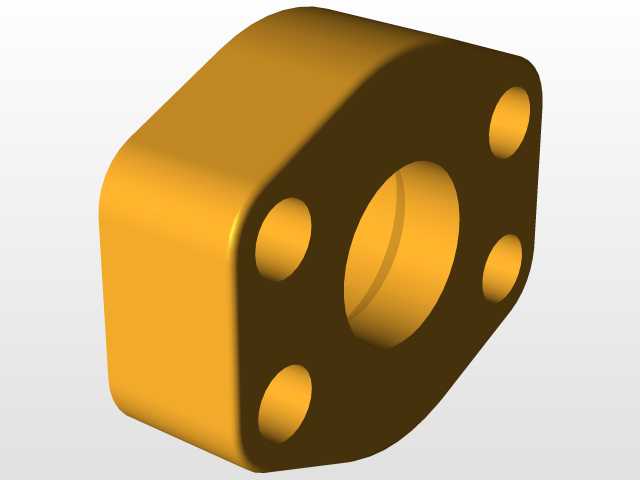

2英寸带安装孔方形法兰式轮缘结构件

　　在流体输送管路系统、液压动力单元以及小型动力传动机构的装配环节中，这类带四个安装孔的方形轮缘结构件，是实现部件对接、载荷传递与密封限位的核心衔接零件。不同于常规圆形法兰的周向均匀布孔设计，这款方形结构的轮缘将四个安装孔布置在方形本体的四个角位，在同等安装孔中心距的条件下，能够有效缩小零件整体占用的安装空间，尤其适配安装面为平面、周边布局空间紧凑的设备舱内部位，比如小型工程机械的液压油路对接端、实验室流体试验台的管路快接位置，以及农用小型动力设备的输出端衔接部位，都能看到这类结构的实际应用。

　　从功能特性来看，该轮缘中心的2英寸通径孔，主要用于匹配对应通径的管路、轴件或者密封衬套，孔壁的加工精度直接决定了对接后的同轴度误差，若用于流体输送场景，孔壁与对接件的配合间隙需要控制在密封件允许的压缩量范围内，避免出现介质渗漏问题；若用于传动场景，孔壁与轴件的配合公差则需要根据载荷性质选择过渡配合或者小间隙配合，保证运转过程中不会出现偏心晃动。四个角位的安装孔为光孔设计，适配螺栓穿过实现压紧固定，孔位的位置度公差是设计时的核心管控项，一旦孔位偏移超差，现场装配时就会出现螺栓无法穿入、对接面错位的问题，直接导致零件报废。零件本体的厚度设计需要结合实际承压能力计算，当用于1.6MPa以下的低压流体管路时，当前的本体厚度完全可以满足强度要求，不需要额外增加加强筋结构，方形本体的边角做了小圆角过渡，既可以避免热处理或者加工过程中出现应力集中导致的开裂问题，也能防止装配时锐边划伤操作人员或者损坏相邻的软管、线束等柔性部件。

　　设计这类轮缘结构时，首先要明确对接端的安装边界尺寸，先确定中心通径的尺寸为2英寸，再根据配套螺栓的规格确定安装孔的直径，通常M8的螺栓适配8.5mm的光孔，M10的螺栓适配10.5mm的光孔，之后根据安装孔的中心距确定方形本体的外轮廓尺寸，要保证安装孔中心到本体边缘的距离不小于螺栓直径的1.2倍，避免螺栓压紧时边缘出现开裂变形。建模过程中需要先绘制中心通径的草图，再向外偏移出本体的壁厚，之后绘制方形外轮廓，定位四个角位的安装孔位置，拉伸生成实体后，对所有锐边进行倒圆角处理，其中安装孔的孔口位置需要做0.5mm的倒角，方便螺栓穿入装配，中心孔的两端也需要做倒角，方便对接件插入同时避免划伤密封件。

　　从实际装配的角度考量，这款轮缘的安装面平面度需要控制在0.1mm以内，若平面度超差，压紧后密封面会出现间隙，即使加装密封垫也容易出现渗漏问题。四个安装孔的轴线需要与安装面保持垂直，垂直度公差控制在0.05mm以内，否则螺栓拧紧时会出现别劲的情况，长期受振动载荷影响容易出现螺栓松动甚至断裂的问题。在材质选择上，若用于普通油路、水路场景，采用45号钢表面做发黑处理即可满足防锈和强度要求；若用于腐蚀性流体场景，则可以选择304不锈钢材质，不需要额外做表面处理；若用于有轻量化要求的设备上，也可以采用铝合金6061材质做硬质阳极氧化处理，在保证强度的同时降低零件自重。这类结构的轮缘相比圆形法兰，在小通径、低压力的应用场景下，加工成本更低，安装时不需要调整周向角度，四个孔位对准即可完成装配，能够有效提升现场装配的效率，同时方形的结构在安装后可以借助周边的限位结构防止周向转动，不需要额外加装防转销，进一步简化了整体的装配结构。
