立式法兰安装承压容器筒体结构

　　在化工、食品加工、制药以及中小型工业流体处理产线中，这类立式带法兰边的承压筒体是非常常见的核心承载部件，不同于卧式长筒储罐的布局逻辑，垂直安装的结构能够最大程度利用厂房竖向空间，减少水平方向的占地占用，尤其适合场地局促的中小型车间技改项目，或是集成在模块化撬装设备内部作为介质缓存、压力缓冲的腔体使用。从实际工况适配来看，这类筒体主要用来承载带一定压力的液态、气态介质，部分工况下也可作为固液混合物料的临时承压储腔，顶部的外翻法兰边是整个结构的安装基准，现场安装时可以直接通过法兰上的预留螺栓孔和上端的封头、管路对接模块或者设备上盖板锁紧固定，不需要额外焊接安装支座，大幅降低现场装配的焊接工作量，也能避免现场焊接带来的筒体变形、防腐层破坏等问题。

　　从结构设计逻辑来看，整个筒体采用等壁厚直筒加顶部外翻加厚法兰边的一体化结构，直筒段的壁厚取值是根据预设的额定工作压力、介质腐蚀裕量以及材料本身的许用应力计算得出，筒身没有额外的加强筋结构，说明设计阶段已经通过壁厚校核满足了径向承压的刚度要求，避免额外焊接加强件带来的应力集中点。顶部的法兰边做了加厚处理，厚度大于直筒段壁厚，一方面是为了满足螺栓锁紧时的局部抗压强度，避免螺栓预紧力过大导致法兰边变形出现密封面泄漏，另一方面法兰边的下平面可以作为整个容器的轴向定位面，安装时直接贴合在对接框架的支撑面上，配合径向定位止口就能快速完成装配对位，不需要反复调整筒体的垂直度。

　　在实际选型适配过程中，这类立式容器的安装边界需要重点关注几个尺寸：首先是筒身的外径尺寸，决定了安装时预留的穿层开孔或者设备框架内的避让空间，垂直安装状态下筒身外壁和周边结构件至少要预留足够的安装操作间隙，方便后期做外壁的防腐维护、保温层敷设；其次是顶部法兰边的外径和螺栓孔分布圆直径，这两个尺寸直接决定了和上端部件的对接匹配度，如果是替换现有设备上的旧筒体，这两个参数必须和原有对接结构完全一致，否则会出现螺栓无法对位、密封面压合不严的问题；最后是筒体的总高度，这个尺寸决定了内部的有效容积，选型时需要根据工艺要求的缓存介质容量、停留时间来核算，避免容积不足导致工艺波动，或是容积过大造成材料浪费、设备整体高度超标。

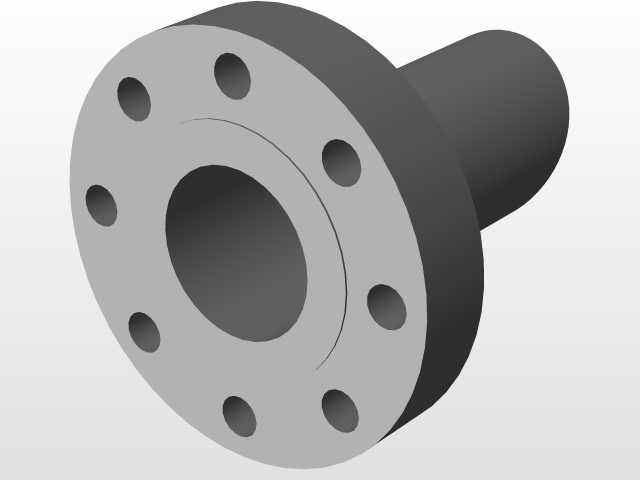

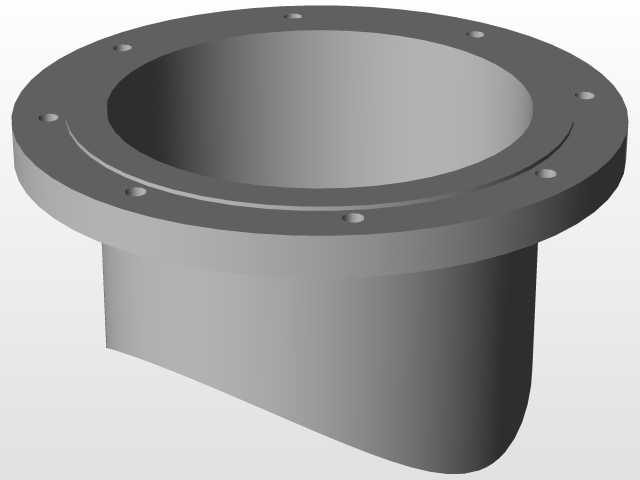

　　从建模的工程细节来看，整个筒体的内壁和外壁都做了光滑过渡处理，法兰边和直筒段的连接位置采用了大圆角过渡，没有尖锐的直角转角，这个设计细节非常关键，一方面是承压状态下圆角过渡能够大幅降低转角位置的应力集中系数，避免长期带压工作下出现疲劳裂纹，另一方面光滑的内壁也能减少介质残留，尤其是在食品、制药类卫生级工况下，无死角的内壁结构能够降低清洁难度，满足CIP清洗的工艺要求。筒口位置的法兰密封面没有额外加工密封槽，说明设计时适配的是平面密封垫片，靠螺栓预紧力压平垫片实现密封，适合中低压工况下的密封需求，如果是更高压力的工况，才会在法兰面上加工梯形槽或者凹凸密封面来适配更高等级的密封件。

　　在实际产线应用中，这类立式承压筒体常配套在小型蒸汽处理系统、净水处理设备、化工试剂配料单元中，底部可以根据需求焊接封底或者对接出料管路，顶部法兰除了对接上封头之外，也可以根据工艺需求开孔安装压力表、安全阀、进料管路等附件，整体结构的通用性非常强，设计人员只需要根据具体的工况压力、介质特性调整壁厚、法兰厚度以及总高度参数，就能快速衍生出适配不同场景的型号，不需要重新做整体的结构拓扑，能够大幅缩短设计周期。现场安装时需要注意，垂直安装状态下要保证筒体的垂直度偏差在允许范围内，否则会导致法兰面受力不均，长期运行后容易出现局部泄漏，同时如果是安装在有振动的设备上，还需要在法兰连接位置增加防松垫片，避免螺栓在长期振动下出现预紧力下降的问题。
