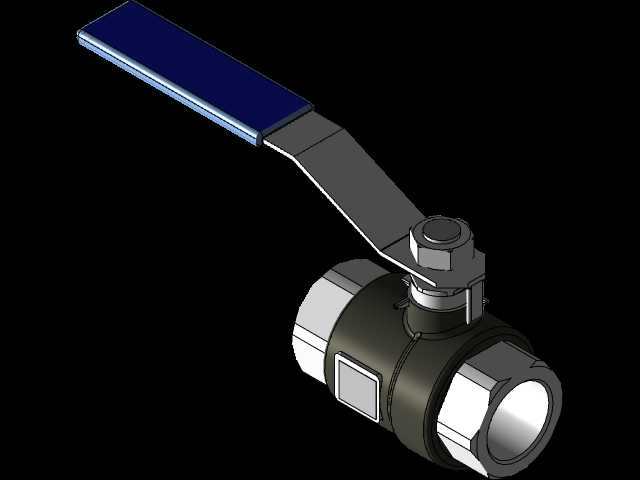

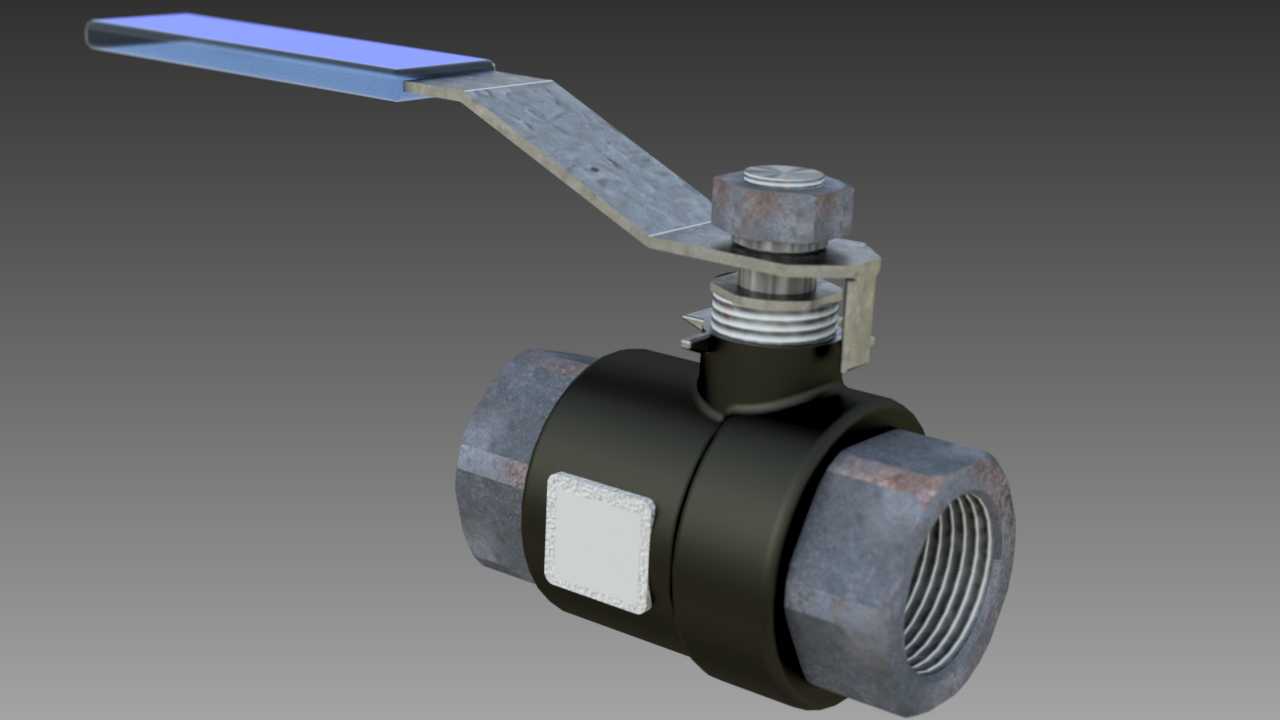

1英寸PN64内螺纹手动球阀结构设计

　　这款1英寸公称压力PN64的手动球阀，主要面向高压流体输送场景的通断控制需求，常见应用在液压站压力油路、高压水清洗系统、压缩空气主管路、小型化工试剂输送管线等工况中，承担管路介质的截断与导通功能，不具备流量调节作用，仅做全开全关位操作。从结构设计逻辑来看，采用浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微小位移，压紧出口侧密封面实现密封，相比固定球结构，该规格小通径高压球阀采用浮动球设计可以减少零件数量，降低装配复杂度，同时在PN64的压力等级下依然能保证可靠的密封性能，避免内漏问题。阀体采用两段式对夹结构，通过两侧内螺纹接口直接与管路旋合连接，不需要额外配置法兰紧固件，在1英寸通径的小管径高压管路中，

　　螺纹连接的安装效率更高，占用的安装空间更小，适合集成在空间紧凑的阀组、设备内部油路中。操作端采用杠杆式手柄设计，手柄长度经过力矩匹配计算，操作人员无需借助加力杆，仅靠手部力量即可完成高压工况下的阀门启闭操作，手柄与阀杆的连接采用扁方定位结构，避免操作过程中手柄与阀杆出现相对打滑，同时手柄表面做了防滑纹理处理，沾有少量油污的情况下也能保证操作摩擦力足够。阀杆部位采用下装式结构，阀杆从阀体内部装入，即使在阀杆填料出现磨损、阀杆受压上顶的极端工况下，阀杆也不会被介质压力冲出阀体，避免高压介质泄漏的安全隐患，阀杆密封采用多层填料叠加结构，在PN64的工作压力下，填料可以自动补偿磨损量，长期使用不需要频繁更换密封件。从安装边界尺寸来看，

　　该阀门两端为G1英寸内螺纹接口，螺纹符合55度密封管螺纹标准，安装时不需要额外加工密封面，仅需在螺纹处缠绕生料带或者涂抹密封胶即可实现接口密封；阀门的结构长度符合小通径高压球阀的通用尺寸规范，两端接口中心距与同压力等级同通径的常规球阀保持一致，替换现有管路上的同规格阀门时不需要调整管路间距，直接替换即可安装。手柄的操作回转半径经过优化，当手柄处于与管路平行的全开位置时，手柄末端不会超出阀体侧面过多，避免在密集排布的阀组中与相邻阀门、管路产生干涉；当手柄转动90度处于全关位置时，手柄朝向与管路垂直，操作人员可以直观通过手柄位置判断阀门的启闭状态，不需要额外观察阀位标识。球体采用通孔设计，通孔直径与1英寸管路通径保持一致，

　　全开状态下介质流道没有缩径，介质流经阀门时的压力损失极小，不会对管路的流量输送能力产生明显影响，适合对管路压损有严格要求的高压流体输送场景。阀体外部的方形标识区用于标注阀门的通径、压力等级、介质流向信息，安装后可以直观识别阀门参数，避免管路检修过程中出现阀门参数误判的问题。连接阀体两段的螺栓采用高强度合金钢材质，经过调质处理，在PN64的额定工作压力下，螺栓的预紧力足够保证阀体结合面的密封性能，不会出现阀体渗漏的问题，同时螺栓的排布对称均匀，装配时按照对角顺序拧紧即可保证结合面受力均匀，避免出现密封垫压偏导致的泄漏问题。在实际选型应用中，该阀门适配的介质包括矿物液压油、清水、压缩空气、无腐蚀性的化工流体等，工作温度范围覆盖常规工业管路的-20℃到120℃区间，可以满足绝大多数工业现场的高压管路通断控制需求，不需要额外配置支架、执行器等附件，手动操作即可完成启闭，结构简单可靠，后期维护仅需定期检查阀杆填料的密封性能，出现微量外漏时适当拧紧填料压盖即可恢复密封效果，维护成本极低。
