食品灌装机用气动圆筒式分配阀结构

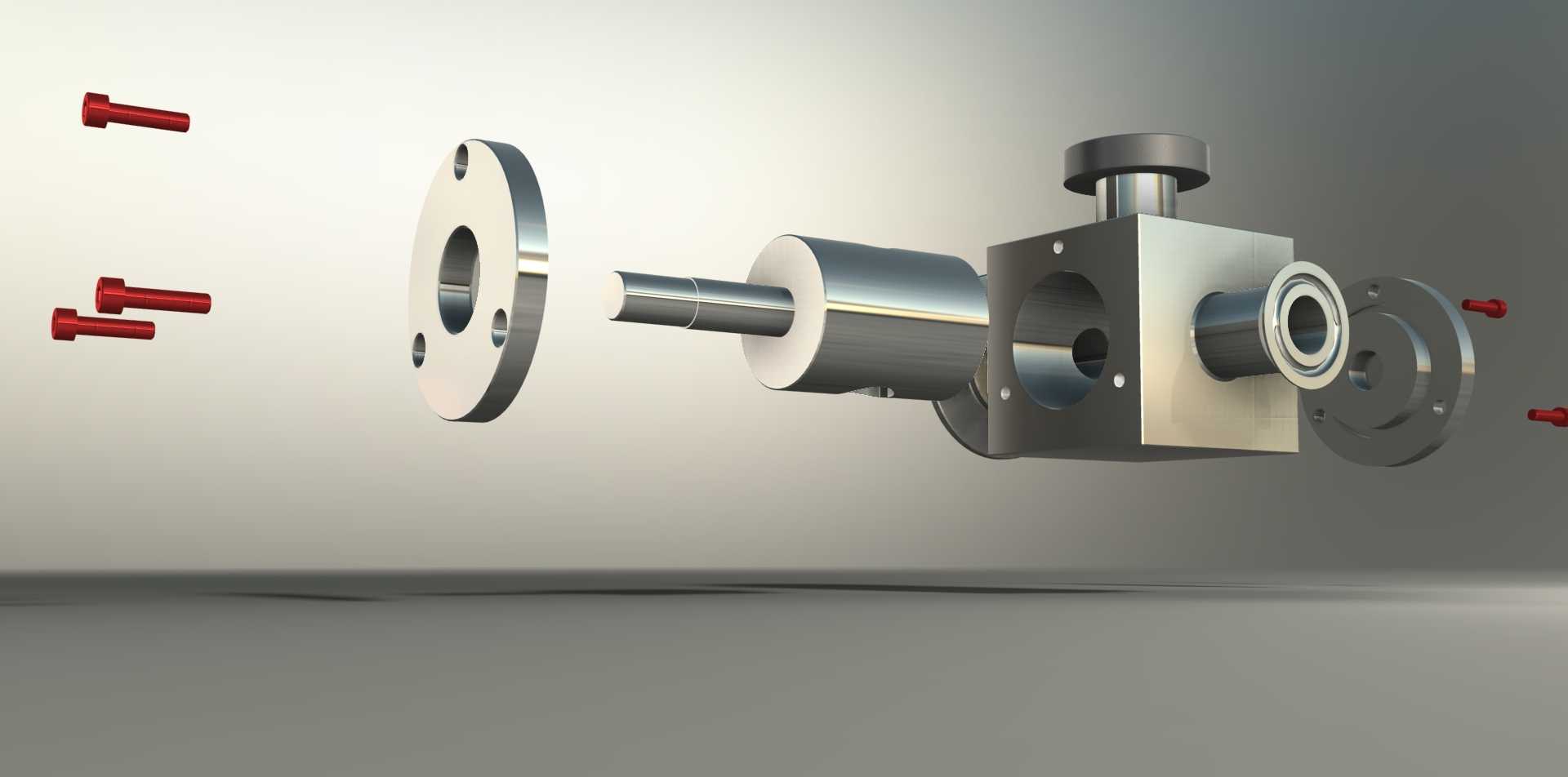

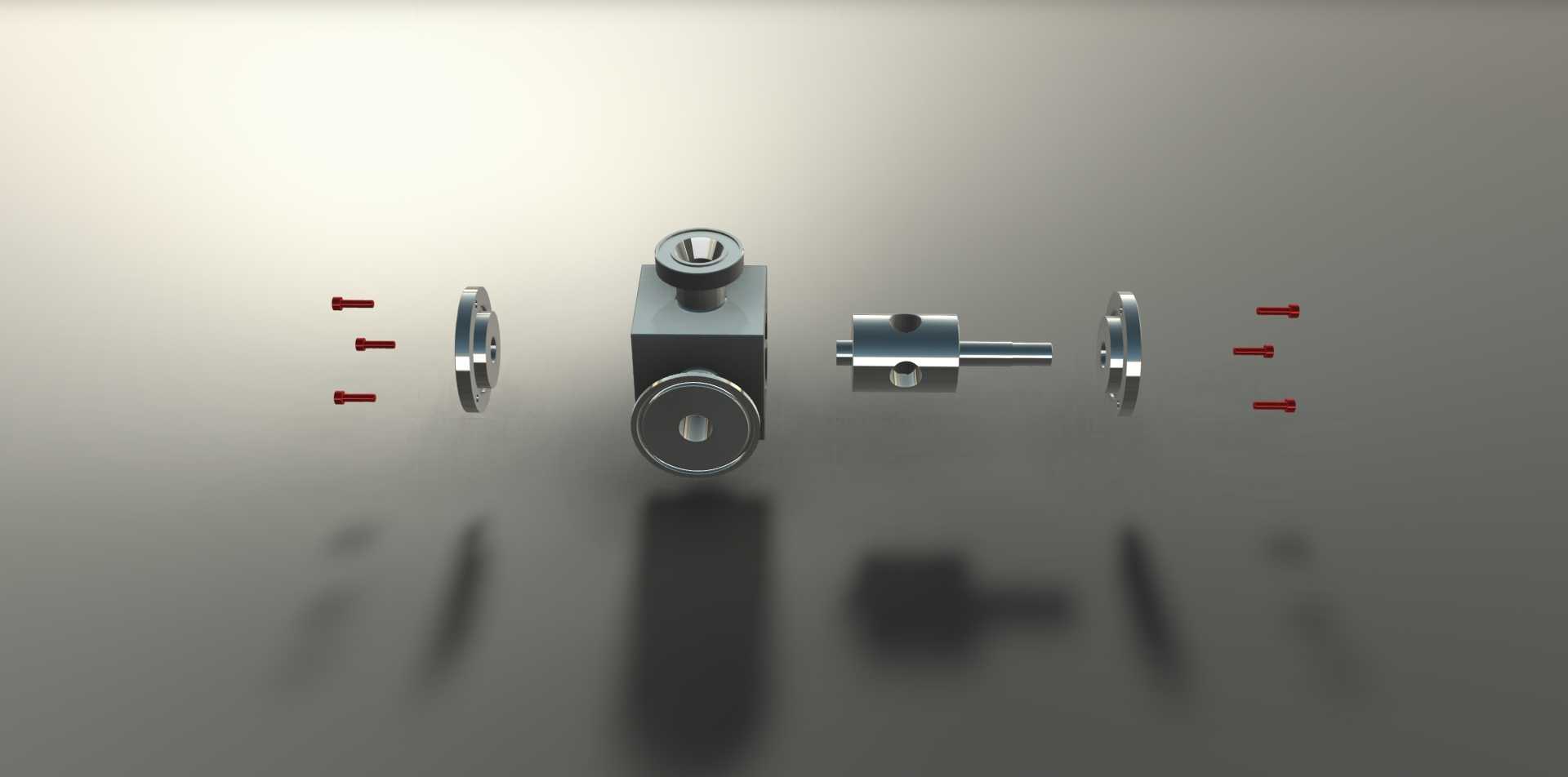

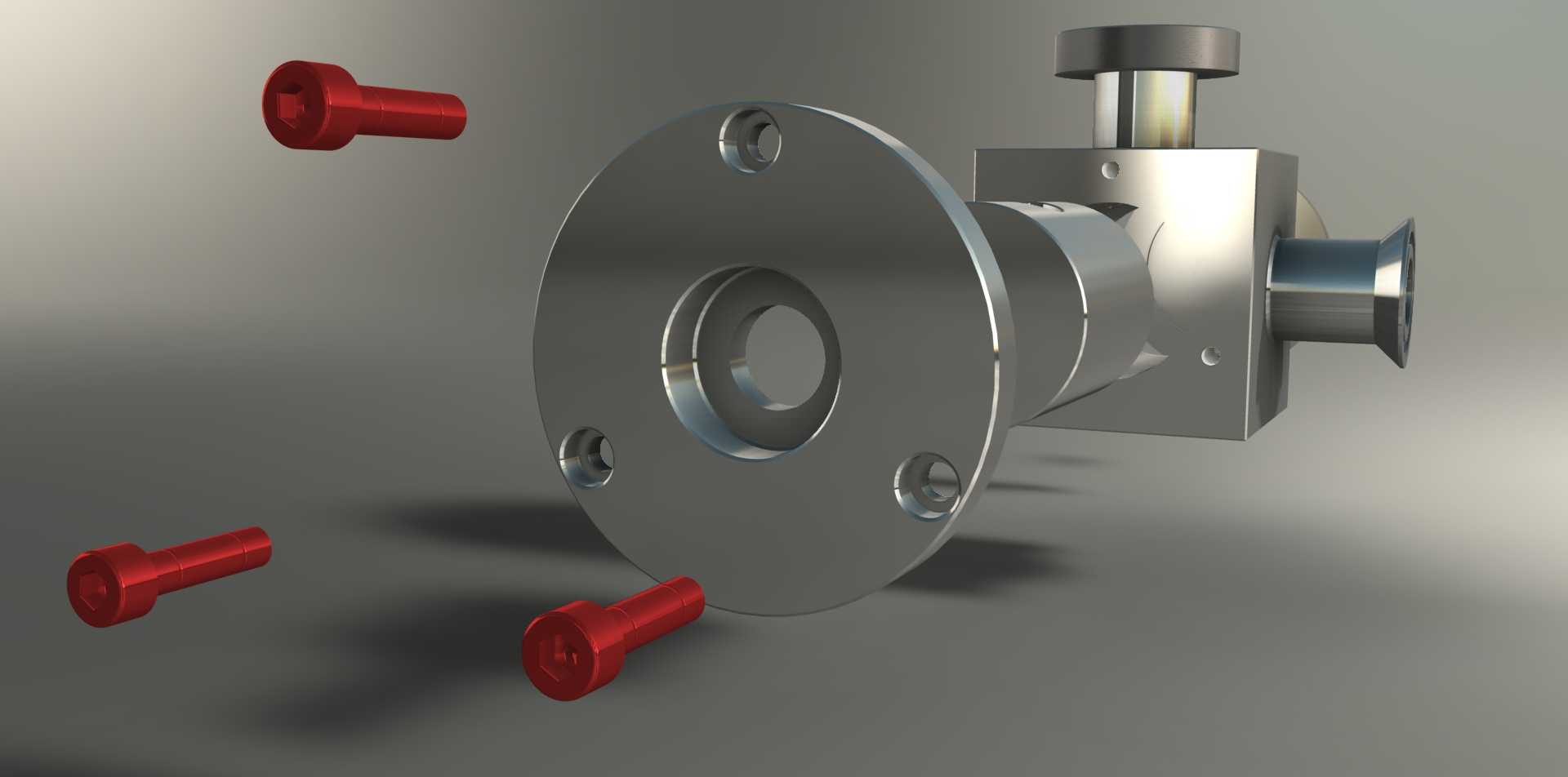

　　在食品加工生产的灌装工段，气动圆筒灌装机是实现膏体、流体类食品定量装填的核心设备，而分配阀作为这类灌装机的流体控制核心部件，直接决定了灌装过程的物料通断精度、换向稳定性与连续作业可靠性，其结构设计合理性会直接影响整条灌装产线的生产效率与物料装填精度，是食品灌装设备研发与改造过程中需要重点校核的核心组件。这款分配阀采用法兰对接的安装形式，主体流道采用方形阀块搭配圆筒式阀芯的组合结构，两侧分别设置进料与出料的法兰接口，可直接与灌装机的物料储料腔、灌装出料嘴完成硬密封对接，安装时需保证法兰端面的平行度公差控制在0.05mm以内，避免密封垫片受压不均导致的物料渗漏问题。阀芯采用轴向滑移的气动驱动形式，顶部设置气缸连接轴，

　　可直接与标准小型气动执行元件连接，通过气压驱动阀芯在圆筒阀腔内做直线往复运动，实现物料通路的开启、关闭与不同流道的切换动作，相较于传统的转阀式分配结构，这种轴向滑移的圆筒式结构流道阻力更小，物料残留量更低，尤其适配带有细小颗粒的酱料类食品灌装场景，不会出现颗粒卡滞导致的阀口密封失效问题。从结构设计逻辑来看，这款分配阀的阀块采用一体化铣削成型，内部流道做了圆弧过渡处理，没有直角死角，能够满足食品生产设备的CIP在线清洗要求，清洗时无需拆解阀体即可完成流道内壁的冲洗消杀，符合食品接触部件的卫生设计规范。安装边界方面，阀体主体的方形安装座设置有四个定位安装孔，可直接固定在灌装机的安装面板上，安装时需预留出顶部气缸的动作行程空间，

　　以及两侧法兰连接的管路操作空间，整体安装占用空间紧凑，可适配多工位回转式灌装机的密集排布安装需求，不会出现相邻工位部件的运动干涉问题。在实际工况运行中，这款分配阀的阀芯与阀腔之间采用食品级耐磨密封件，可承受0.2-0.6MPa的物料输送压力，动作响应速度可适配每分钟60-120次的高频灌装节拍，长时间运行下密封件的磨损量可控，日常维护仅需定期更换密封套件即可，无需整体更换阀体，能够有效降低设备的运维成本。流道设计上，进料口与出料口的通径做了等径匹配，避免通径突变导致的物料流速波动，保证每次灌装的物料出料量稳定，不会出现喷溅、滴漏的问题，适配饮料、酱料、乳制品等多种食品品类的灌装作业需求。在建模过程中，各部件的配合公差做了明确标注，

　　阀芯与阀腔的配合采用H7/g6的间隙配合，既保证阀芯动作的顺滑无卡滞，又能控制间隙量避免物料渗入配合面导致的磨损加剧，法兰连接面的密封槽尺寸符合标准管法兰的密封设计规范，可直接选用标准食品级密封垫片进行安装，无需单独定制密封件。整体结构没有多余的冗余设计，所有部件均具备明确的功能指向，外部没有易积料的凸出结构与缝隙，日常生产过程中的外部清洁也十分便捷，不会出现物料残留滋生细菌的卫生隐患。对于设备选型人员来说，这款分配阀的接口尺寸可适配多数常规产能的中小型气动灌装机改造需求，无需对原有设备的安装面板做大规模改动即可完成替换安装；对于三维建模从业者来说，这个模型完整呈现了气动类流体控制阀的典型结构布局，各零件的装配关系清晰，可作为同类食品灌装阀设计的参考原型，建模时可直接参考其配合公差选取、安装空间预留、流道过渡处理的设计思路，缩短同类产品的研发建模周期。
