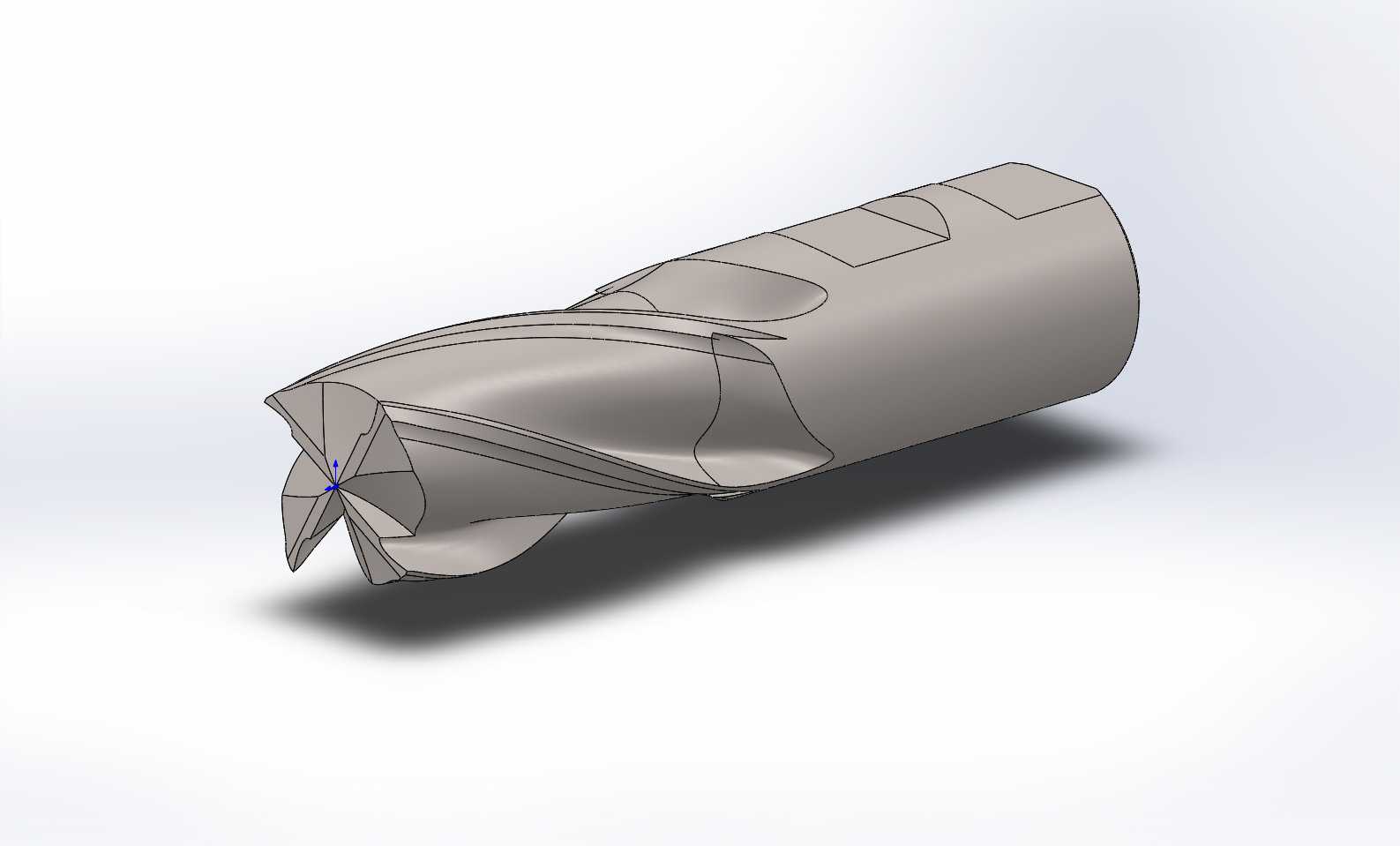

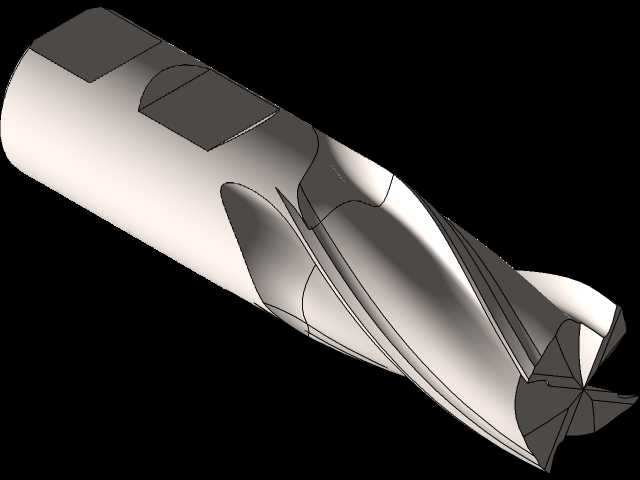

1.02英寸四刃实心碳化钨立铣刀结构设计

　　在金属切削加工的现场场景里，立铣刀是型腔铣削、轮廓铣削、平面铣削工序里最常用的刀具类型之一，这款1.02英寸规格的四刃立铣刀，针对中小尺寸钢件、铸铁件的常规铣削工况做了结构适配，在普通立式加工中心、数控铣床上都能完成装夹使用，适配的刀柄夹头规格和柄径保持一致，装夹时只要保证夹持长度不小于柄径的1.5倍，就能避免高速切削时的刀柄振颤问题。从实际加工的用途来看，这款刀具可以完成工件侧面的精铣、台阶面的开粗、浅槽的铣削加工，四刃的结构相比两刃、三刃铣刀，在相同进给参数下每齿进给量更小，切削过程的冲击力更平缓，加工出来的表面光洁度更容易控制，同时实心碳化钨的刀体材质，相比高速钢刀具红硬性更好，在中等切削线速度下不会因为切削区温度升高出现刀头软化快速磨损的问题，适合批量零件的连续加工场景，不用频繁换刀耽误生产节拍。

　　设计这款刀具的时候，首先考虑的是常规加工场景的排屑需求，螺旋槽的螺旋角设置为40度，这个角度属于大螺旋角设计，切屑在排出过程中会沿着螺旋槽顺畅向上滑移，不会在槽内堆积卡屑，尤其是铣削塑性钢材的时候，大螺旋角能让切屑卷曲更顺畅，避免长切屑缠绕刀体的问题。切削端做了中心切削的结构设计，也就是说刀具可以直接垂直下扎进刀，不需要提前预钻下刀孔，在型腔加工的时候能减少工序步骤，不用单独安排点位加工的工序，直接用立铣刀完成扎刀、侧铣的全流程加工。刀具的切削刃延伸到靠近柄部的位置，有效切削长度覆盖了1.75英寸的范围，能满足常规深度的台阶、槽体加工需求，不用因为切削长度不够更换长刃刀具，长刃刀具本身刚性更差，加工时容易让刀，这款刀具的刃长和总长的比例控制在合理范围，刀体悬伸在合理长度内的刚性足够支撑大切深的开粗加工。

　　从尺寸边界来看，刀具的柄径和切削直径保持一致，属于直柄等径立铣刀，这类刀具的装夹适配性最好，普通的ER夹头、强力铣夹头都能稳定夹持，不需要特殊规格的锁嘴。刀体的总长度控制在4英寸，这个长度属于标准短柄立铣刀的长度范畴，在加工中心刀库里面换刀的时候不会和相邻刀具、刀库护板发生干涉，装夹后伸出夹头的长度只要根据加工深度调整，保证足够的排屑空间即可。刀具的直径公差控制在正0.0001到负0.0002英寸的范围，柄径公差控制在负0.0001到负0.0004英寸，这个公差等级属于精密级铣刀的公差范围，加工出来的尺寸精度能稳定达到IT7级左右，不用后续安排精修工序。刀具没有设计内冷通道，属于外冷型刀具，加工的时候通过机床的外部切削液喷嘴对准切削区冲屑冷却即可，适合普通开放式加工场景使用，不需要机床配备中心出水功能就能正常使用，适配的设备范围更广，普通的数控铣床甚至手动铣床上都能装夹使用。

　　在实际选型的时候，这款刀具适合加工硬度在HRC40以下的碳钢、合金钢、灰铸铁材料，不适合加工高硬度淬火钢、不锈钢这类粘性大或者硬度太高的材料，因为无涂层的刀体表面在加工高硬材料的时候磨损速度会加快，加工不锈钢的时候也容易出现积屑瘤粘在切削刃上，影响加工表面质量。刀具没有设计碎屑槽结构，排屑的时候是整段切屑顺着螺旋槽排出，加工的时候要注意切削液的流量足够，把切屑及时冲离加工区，避免切屑被二次切削刮花已加工表面。凹槽的方向设计为右侧延伸，也就是右旋刀具，和市面上绝大多数加工中心的主轴旋转方向匹配，不需要调整主轴转向就能直接使用，上手适配性很强，车间操作工人不用额外调整参数就能直接换装使用，减少调机的辅助时间。
