带T形螺母的五轴单铣削挡块结构

　　在五轴铣削加工场景中，工件装夹的稳定性直接决定加工精度与表面质量，尤其是多工位、多姿态联动加工时，常规侧顶、压板结构容易出现干涉、定位失效的问题，这款带5/8英寸T形螺母的单铣削挡块，就是针对这类加工痛点设计的辅助装夹定位部件。它的核心用途是作为工件加工时的侧向稳定支撑，适配带标准T型槽的机床工作台，在五轴摆头、转台联动加工时，从工件侧部提供可靠的顶紧限位，避免工件受铣削力作用产生位移、振颤，尤其适合薄壁件、异形件的多面加工装夹，能减少压板遮挡加工面的情况，拓展单次装夹的可加工范围。

　　从功能特性来看，这款挡块支持5个不同轴位的功能调整，可根据工件的外形轮廓、装夹位置灵活调整顶紧点的高度与角度，锁紧杆具备360度定位能力，调整到位后可快速锁死，不会在加工过程中出现松脱移位，也能避让开刀具的走刀路径，避免五轴联动时刀具与挡块发生碰撞。配置的6英寸长止动销搭配法兰头结构，能与工作台T型槽形成可靠的卡合定位，不会在顶紧反作用力下出现沿槽滑移的问题，主体采用铬合金钢材质经磨削加工制成，整体刚性充足，长期受交变铣削力作用也不会出现变形、磨损超差的问题，顶紧端面的平整度高，与工件接触时不会压伤工件表面，也能保证顶紧力的均匀传递。

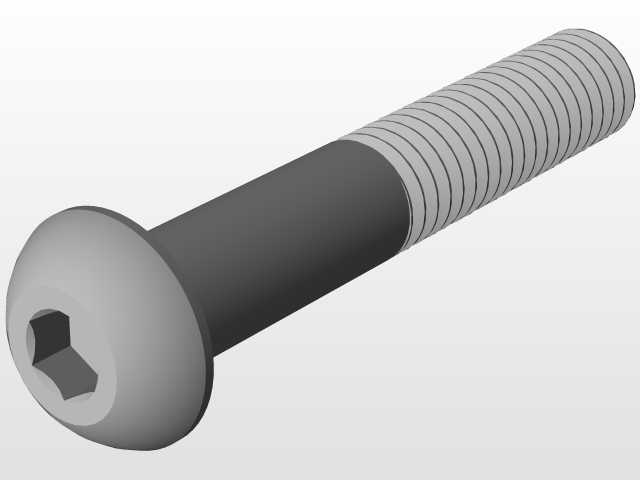

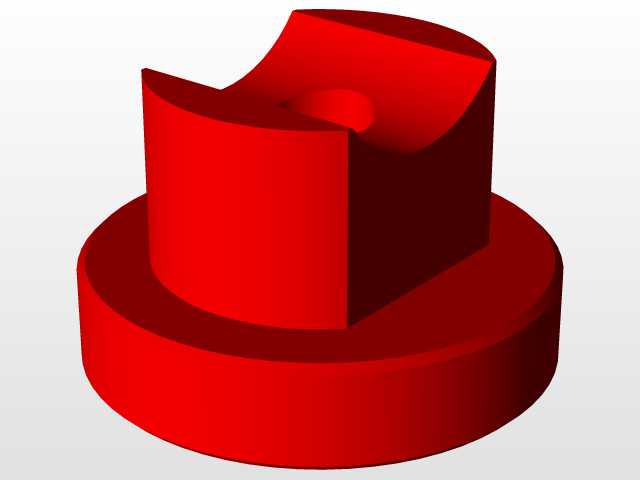

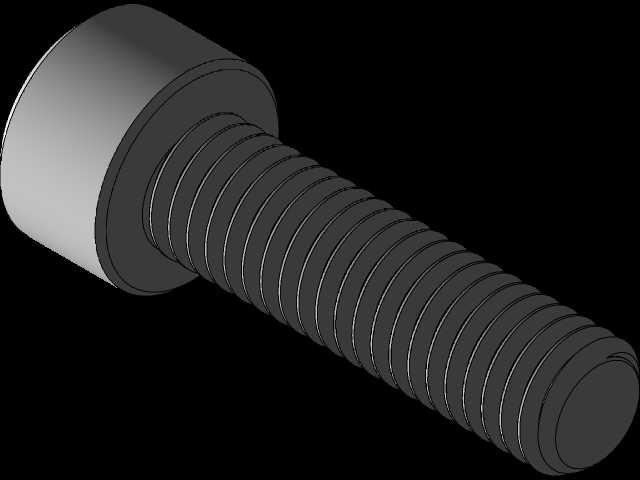

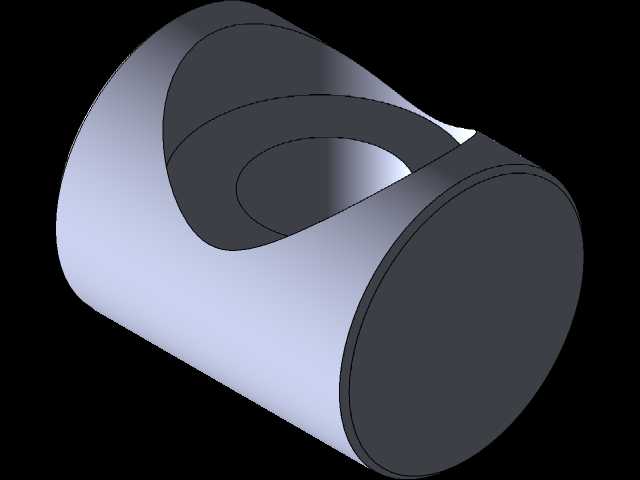

　　设计思路上，这款挡块没有采用传统整体式侧顶结构，而是采用分体可调式设计，底座部分通过T形螺母嵌入工作台T槽实现快速安装，无需额外打孔适配，可沿T槽任意滑动调整安装位置，适配不同尺寸的工件装夹需求。上部的锁紧调整机构采用偏心锁紧与螺纹微调结合的结构，粗调时可快速摆动锁紧杆到大致顶紧位置，再通过螺纹副实现微调顶紧，最后通过偏心结构锁死，兼顾调整效率与顶紧精度。各转动配合面都做了公差适配，既保证调整时的顺滑度，又不会出现过大的配合间隙导致顶紧刚性不足，外露的操作杆长度经过优化，既方便操作人员手动施力锁紧，又不会过长导致在机床加工舱内形成干涉。

　　安装边界与尺寸适配方面，这款挡块专门适配槽宽为5/8英寸的标准机床工作台T型槽，底座的T型头尺寸与槽型完全匹配，安装后底座上表面与工作台面齐平，不会突出台面影响工件或其他夹具的放置。整体最大外伸长度在锁紧杆完全伸出时不超过220mm，最小收缩状态下长度约120mm，顶紧点的高度调整范围覆盖工作台面以上30mm到120mm区间，可适配不同高度的工件侧顶需求。安装时无需额外紧固件，只需将T形螺母滑入T槽，调整到对应位置后预紧底座螺母，再调整锁紧杆位置顶紧工件，最后锁死各活动部位即可完成装夹，单人操作即可在数十秒内完成安装调整，相比传统自制侧顶块，装夹效率提升明显，且定位精度与刚性更有保障。

　　在实际加工应用中，这类挡块常成对或成组使用，从工件的多个侧方向提供均匀的顶紧力，尤其适合五轴加工中需要翻转、摆转工件的场景，相比传统的全面围堵式夹具，它的占用空间更小，能给刀具和主轴留出充足的运动空间，减少因夹具干涉导致的工艺拆分，降低多次装夹带来的精度误差。同时铬合金钢的材质经过淬火处理，表面硬度达到HRC45以上，耐磨性能优异，长期使用后仅需更换磨损的顶头即可继续使用，维护成本极低，适合批量加工场景下的长期高频使用。
