高功率光纤耦合激光二极管结构设计

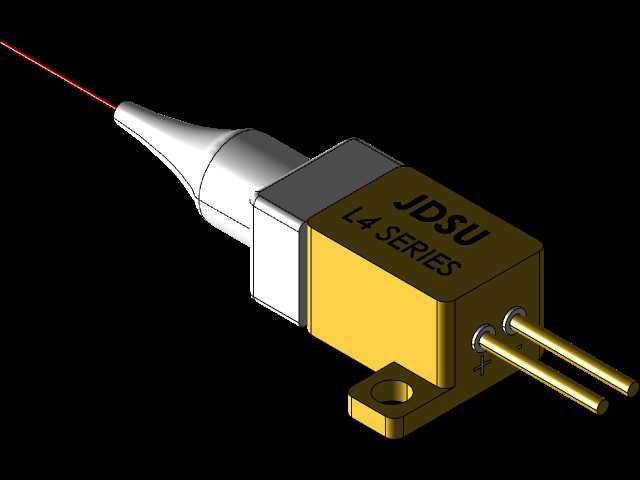

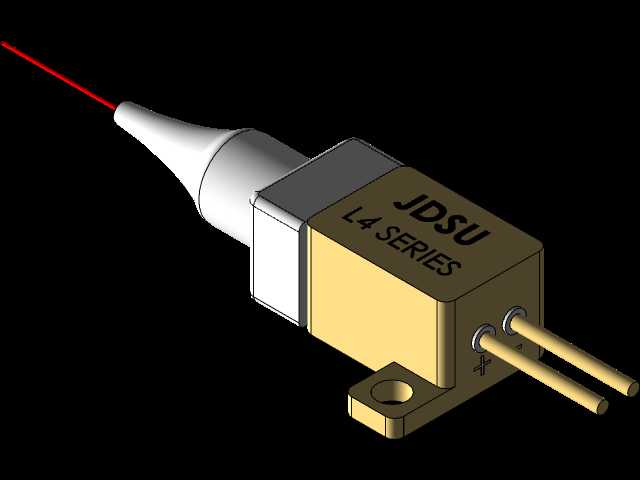

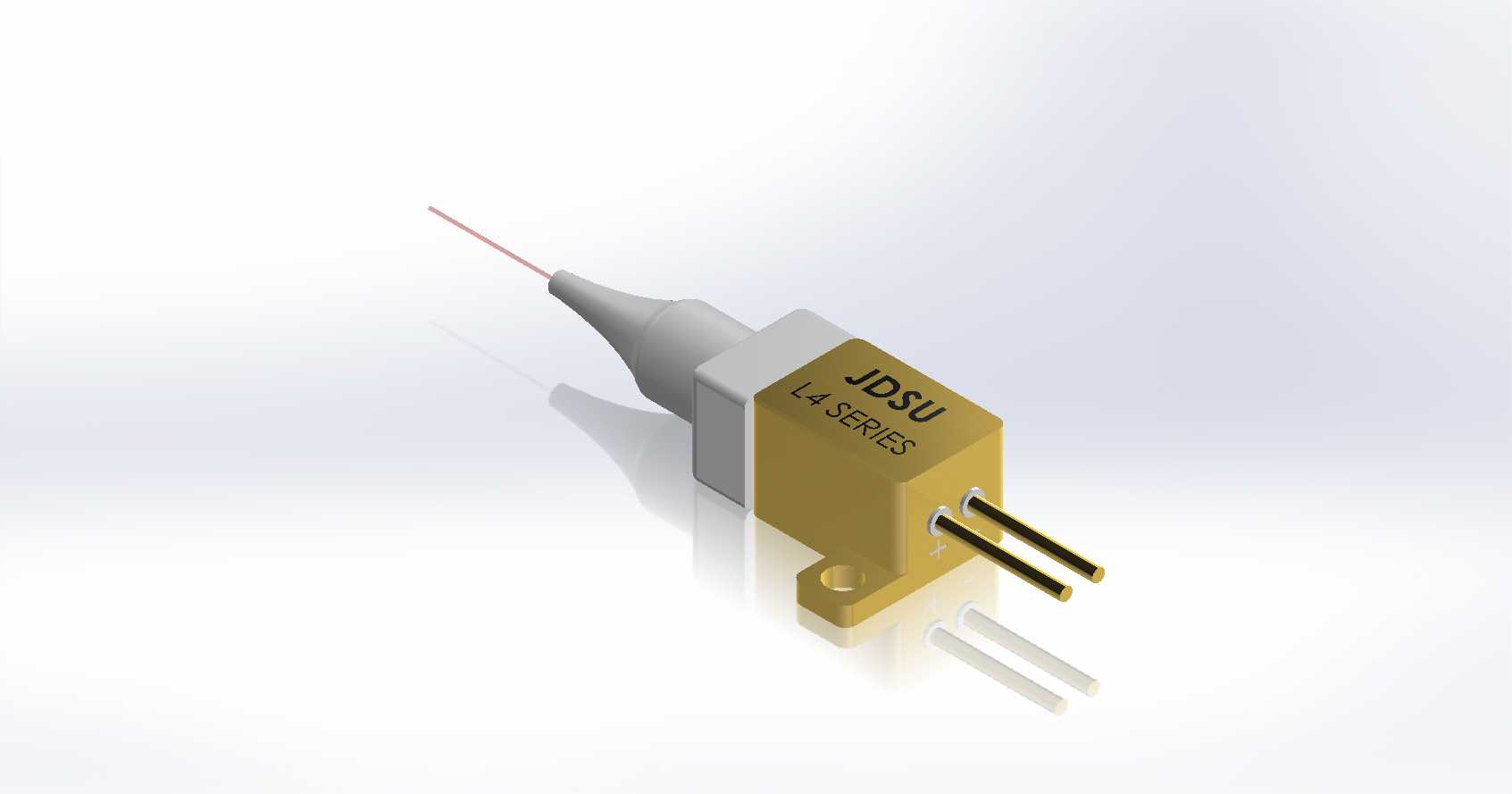

　　在工业激光加工、光通信测试、医疗激光设备的研发选型环节，光纤耦合激光二极管是核心的光发射核心部件，本次拆解的这款10W级9xxnm波段器件，最初由JDSU推出后随业务调整归入Lumentum产品线，在钣金打标、塑料焊接、光纤泵浦源、医疗美容激光设备的光源模块中应用占比极高。从结构设计逻辑来看，这款器件采用同轴封装加尾纤输出的结构，主体金属基座采用镀金可伐合金材质，既保证了电气导通的可靠性，也能在高功率工作状态下实现良好的散热传导，基座上预留的安装定位孔，可直接适配行业通用的TO封装安装座，安装孔位的同轴度公差控制在0.02mm以内，避免装配后尾纤受力弯折导致的耦合效率下降。器件的引脚采用镀金插针设计，插针直径与标准2.

　　54mm接插件适配，引脚伸出长度满足常规PCB板焊接的安全距离，引脚与基座之间采用玻璃绝缘子烧结密封，可实现IP67级的气密防护，避免外界水汽、粉尘进入腔体污染激光芯片与耦合透镜组。尾纤部分采用松套结构设计，光纤外层包覆高强度芳纶纱保护层，尾纤与基座连接位置采用应力释放锥套，可承受常规装配过程中的拉扯、弯折作用力，不会出现光纤断裂或者耦合偏移的问题。从实际使用的边界条件来看，这款器件的工作温度范围覆盖-40℃到85℃，连续输出功率可达10W，光纤输出端的数值孔径匹配常规多模光纤传输要求，在泵浦光纤激光器、作为工业打标设备的直接光源、医疗设备的治疗光源时，不需要额外增加复杂的光束整形透镜组，可直接通过光纤将激光传导到作业位置。

　　在三维建模过程中，需要重点还原几个关键结构的尺寸边界：首先是基座的安装定位尺寸，包括两个安装孔的中心距、孔径深度，基座的整体长宽高尺寸，确保装配时不会和周边的散热块、驱动电路板产生结构干涉；其次是引脚的位置度，三个引脚的排布间距、伸出长度、直径参数，要和PCB封装库的尺寸完全匹配，避免焊接时出现引脚错位、虚焊的问题；再者是尾纤的最小弯曲半径，建模时要标注出尾纤允许的弯折半径阈值，给后续整机布线的结构设计提供参考，避免装配时过度弯折尾纤导致光功率损耗超标。从功能实现的结构逻辑来看，器件内部的激光芯片、快轴准直透镜、耦合透镜全部采用高精度激光焊接固定在基座内部的陶瓷衬底上，所有光学元件的位置公差控制在微米级，

　　保证激光芯片发出的光束可以高效耦合进光纤内部，耦合效率的一致性可以控制在±5%以内，适合批量工业化应用。在设备集成过程中，这款器件需要搭配匹配的恒流驱动电路与TEC温控模块，建模时需要预留出温控模块、驱动板的安装空间，基座的底面设计为平面结构，可以直接贴合在TEC制冷片的冷端表面，接触热阻控制在较低水平，保证高功率连续工作时芯片温度稳定在额定范围内，延长器件的使用寿命。不同于小功率信号级激光二极管，这款高功率器件的结构设计全部围绕散热可靠性、耦合稳定性、装配便捷性三个核心维度展开，没有多余的装饰性结构，所有外形特征都服务于功能实现：基座侧面的定位凸台，用于装配时的角度定位，保证尾纤出线方向符合设计要求；引脚根部的倒角设计，方便插装时顺利导入接插件或者PCB过孔；尾纤护套的锥度设计，逐步分散弯折应力，避免应力集中在光纤与基座的连接位置。在做整机结构校核时，需要重点确认器件安装后，尾纤的出线路径不会和设备内部的运动部件、尖锐结构件产生摩擦，预留足够的弯曲空间，同时基座与散热块之间要涂抹均匀的导热硅脂，保证散热路径通畅，避免局部过热导致的波长漂移、功率下降甚至芯片损坏。
