小型双立柱游标高度测量支架结构

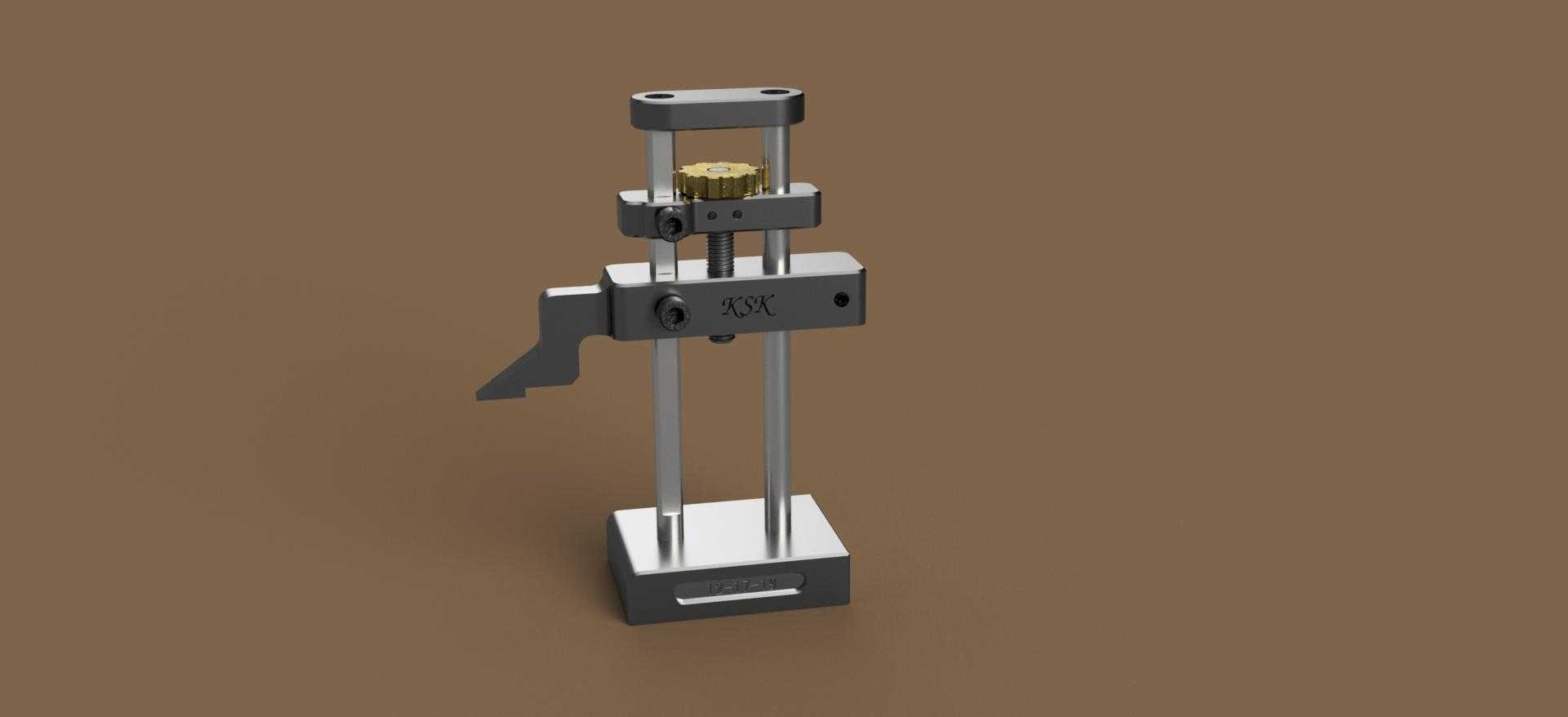

　　在精密零部件加工的工序间检测场景里，这类小型高度测量支架的使用频率远高于大型台式高度仪——毕竟产线旁的快速抽检不需要占用恒温计量室的大型设备，操作工在工位旁就能完成工件台阶高度、槽深、形位公差基准面找正的快速测量。这套支架的核心设计逻辑是优先保证测量过程的直线度稳定性，没有采用常见的单立柱悬臂结构，而是用两根平行的光轴作为升降导向，从根源上避免了单立柱结构在滑架伸出时产生的低头偏转误差，哪怕是装夹杠杆百分表或者比较仪测头，滑架移动全程的偏摆量也能控制在微米级，完全满足工序间检测的精度要求。

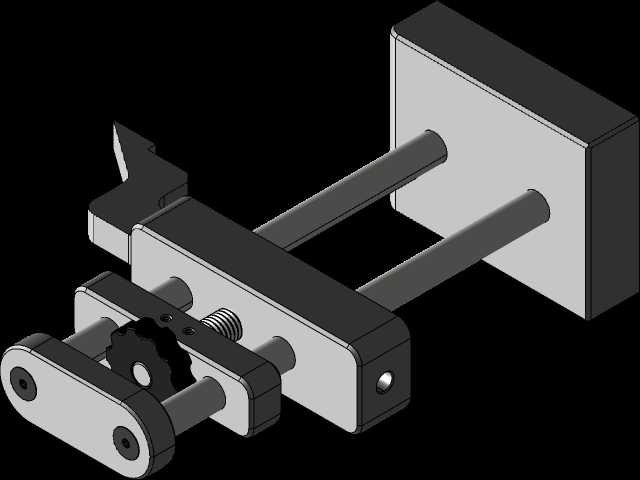

　　从结构细节来看，底座采用整块金属加工而成，底面做了精磨处理，能直接吸附在铸铁平台或者花岗石检测平台上，不需要额外做调平结构，靠自身的平面度就能和检测平台贴合严密，不会因为底座翘曲导致测量基准偏移。两根导向光轴的下端直接压装在底座的安装孔内，上端通过一块连接横梁做固定，把两根光轴的平行度公差锁死，避免光轴长期受力后出现外张变形，滑架部分做了两个和光轴配合的导向孔，孔内镶嵌了自润滑铜套，不需要频繁加注润滑油就能保证滑动顺畅，不会出现卡顿或者旷量。

　　滑架上的锁紧机构采用了侧向顶紧加微调齿轮的组合结构，粗调的时候可以直接松开顶紧螺丝，把滑架快速推到接近测量高度的位置，锁紧之后转动顶部的铜质微调旋钮，就能带动滑架做微米级的上下微调，找正测量零点的时候比纯手动推拉的结构好控制很多，不会出现手滑过位需要反复调整的问题。侧向伸出的测量臂上做了标准的量具安装孔，可以直接装夹百分表、杠杆表、深度测头这类常用检测量具，安装孔的轴线和导向光轴的平行度经过校准，装夹量具之后测头的移动方向和测量基准面保持垂直，不会因为测头倾斜带来余弦误差。

　　从安装边界尺寸来看，这套支架的整体占地面积很小，底座的长宽尺寸控制在常规工位器具的放置范围内，不会占用太多操作台面空间，有效测量行程覆盖了小型精密零件的常规高度检测范围，不管是小五金件、精密冲压件还是小型机加工零件的高度尺寸检测，都能在这个行程范围内完成。和市面上常见的成品高度尺相比，这个结构的设计更偏向工位定制化，去掉了很多不常用的附加功能，把核心的导向稳定性、操作便捷性做了强化，没有多余的结构冗余，日常维护只需要定期擦拭光轴表面的灰尘和切削液，不需要复杂的保养流程，很适合在生产现场的恶劣环境下长期使用。

　　在实际使用场景里，这套支架除了做直接的高度尺寸测量，还能配合平台做工件的划线作业，只要在安装孔里换上划线头，就能完成毛坯件的加工线划线，不需要单独准备高度划线尺，实现了一具多用。滑架上预留的标识区域可以直接粘贴刻度标签，不需要额外加装光栅尺就能做粗略的高度读数，配合百分表的读数就能完成相对测量，对于公差范围在丝级的工序检测来说，这种配置的性价比远高于数显高度测量设备，也不会因为车间里的切削液、粉尘污染导致电子元件故障，长期使用的稳定性更有保障。

　　设计的时候特意把所有的棱角都做了倒角处理，没有尖锐的边角，操作工在工位上拿取、调整的时候不会被划伤，所有的紧固件都采用了标准内六角螺丝，日常拆装维护的时候只用一把内六角扳手就能完成全部操作，不需要准备特殊工具。导向光轴采用了淬火处理的材质，表面硬度足够，长期滑动摩擦也不会出现拉痕，能长期保持导向精度，底座的重量经过配重优化，重心完全落在底座中心，哪怕测量臂伸到最大行程位置，整个支架也不会出现倾翻的问题，不需要额外加装固定压块就能稳定放置在平台上。
