仓储物流用自走式堆高取货设备结构设计

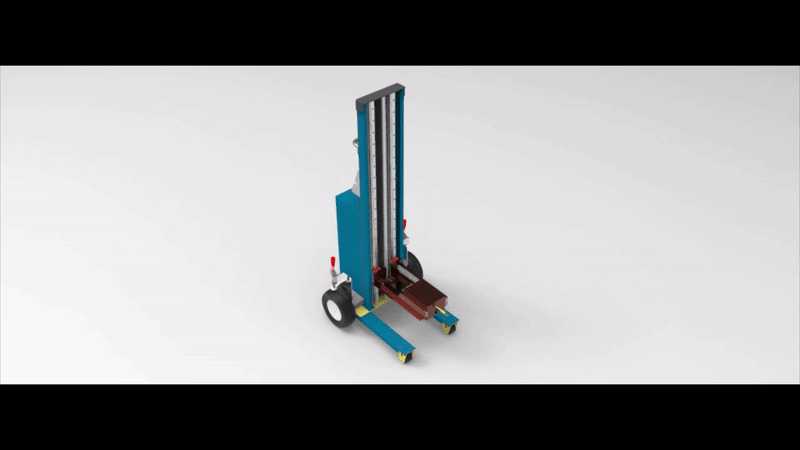

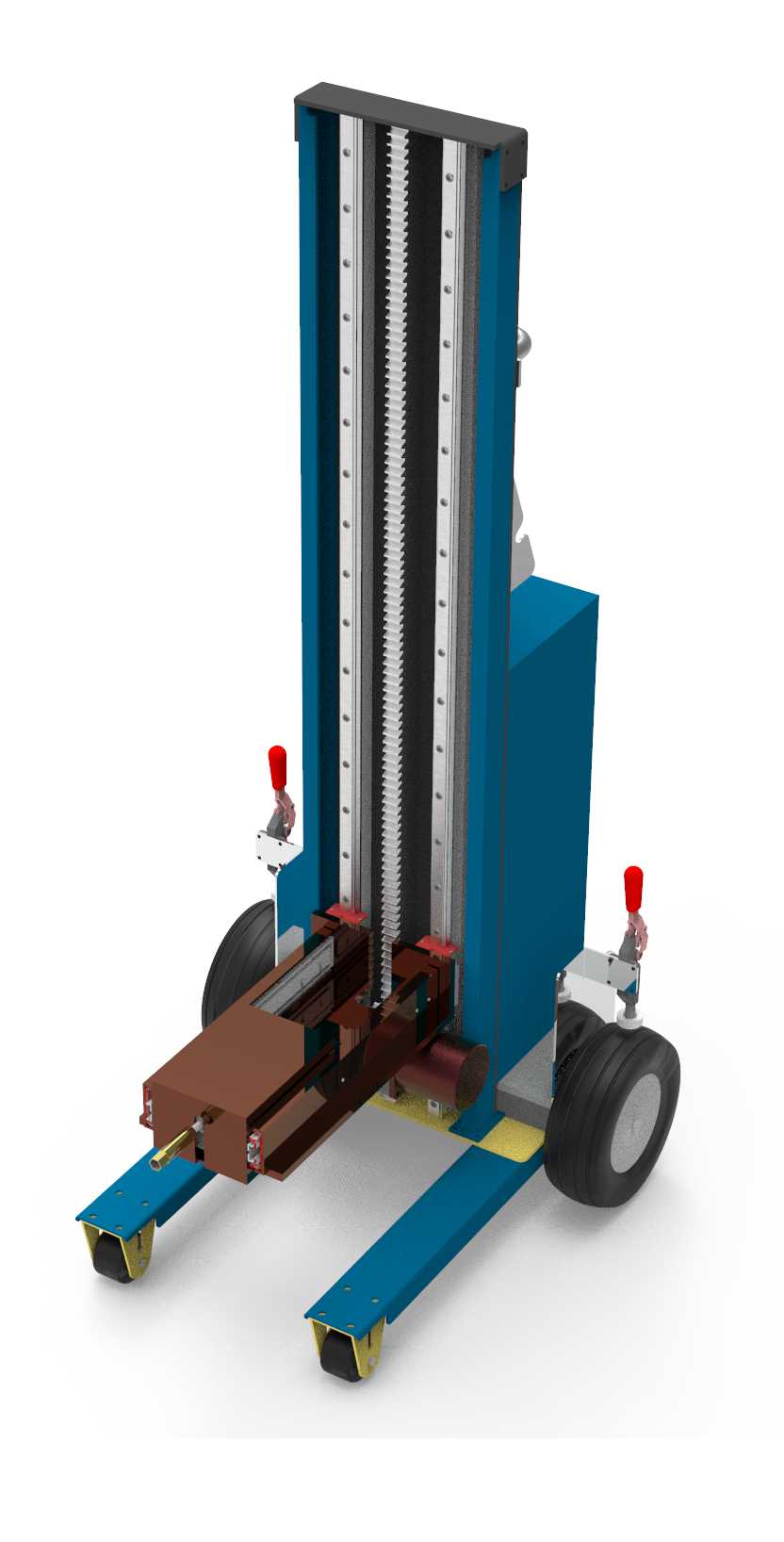

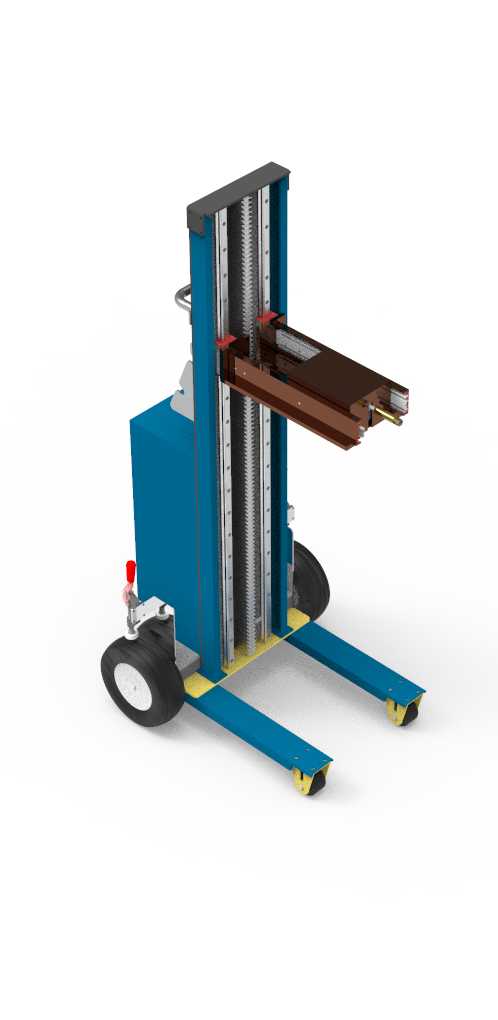

　　设备的行走功能采用后轮驱动+前轮万向随动的方案，驱动轮集成在主机舱底部后侧，搭配大直径橡胶轮，既能适配环氧地坪、水泥地坪等常见仓储地面，也能越过地面接缝、小型线槽等常见障碍，不会出现卡滞；两个随动万向轮安装在前支腿末端，搭配小直径耐磨滚轮，在货叉取货时可以直接插入货架底部的预留空间，不需要额外调整车身对位角度。升降机构采用链条传动搭配滚轮导向的结构，门架采用双C型槽钢对拼焊接而成，内部安装的尼龙导向轮紧贴槽钢内壁，升降过程中不会出现侧向晃动，货叉架的升降行程可以覆盖1.6米到3.5米的常规货架层高，满足二层到四层货架的取放货需求；货叉采用可调间距设计，叉体上预留多组安装孔位，可以根据托盘尺寸、货箱宽度调整两个叉齿的间距，在电商仓、生产企业线边仓、中小型成品仓储场景里，窄通道作业的痛点一直存在——标准平衡重式叉车转弯半径大，需要预留近3米的通道宽度，会直接拉低仓储面积利用率，而人工手动堆高车作业强度大，长距离搬运、高位取放货的效率很难匹配日常出入库节奏。这款自走式堆高取货设备的设计，就是瞄准1.2-1.8米窄通道的作业需求，在结构布局上做了针对性的优化。整机采用立式单门架布局，将驱动轮、配重模块、动力单元全部集成在门架后侧的主机舱内，前方伸出的双支腿结构直接作为货叉升降的导向承载基础，这种布局不需要额外预留尾部平衡回转空间，转弯半径可以控制在1.5米以内，刚好适配密集排布的横梁式货架通道。从功能实现逻辑来看，

　　适配川字底托盘、九脚托盘等不同规格的载具，单叉额定承载覆盖500kg到1000kg的常规仓储载量，完全能满足整箱货品、小型料箱的搬运堆高需求。设计过程中对安装边界的考量也贴合实际使用场景：整机静止状态下的长度控制在1.4米以内，宽度控制在0.8米，作业时的最大高度在收回状态下不超过2.1米，可以顺利通过2.2米净高的仓储防火门、电梯轿厢；门架后侧的主机舱外壳采用圆弧过渡设计，没有外凸的尖锐结构，在窄通道内转向时不会剐蹭货架立柱；操作手柄集成在主机舱后侧上方，操作人员步行跟随设备作业，手柄上集成了行走调速、升降控制、急停按钮，操作时的视线可以同时覆盖货叉对位位置和前方行走路径，不需要侧身观察，降低对位失误的概率。细节结构上，

　　支腿底部的万向轮安装座采用浮动结构设计，当地面存在3度以内的坡度差时，轮子可以始终贴合地面，不会出现单轮悬空导致的车身倾斜；升降链条的张紧机构安装在货叉架底部，日常维护时不需要拆开门架护板就可以调整链条张紧度，降低运维难度；主机舱内的液压动力单元采用卧式安装布局，预留了足够的散热空间，连续升降作业时不会出现油温过高导致的升降乏力问题；车身侧面预留了电池安装仓，可以适配铅酸电池或者锂电池组，电池采用抽拉式安装结构，更换电池时不需要额外吊装工具，适合多班次连续作业的仓储场景。在对位精度的设计上，货叉架的升降导向轮采用偏心轴安装结构，装配时可以通过调整偏心轴的角度，调整导向轮和门架槽钢的配合间隙，

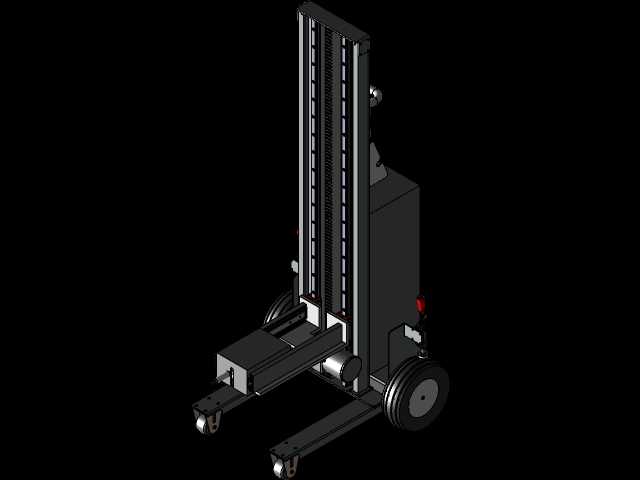

　　将货叉升降过程中的左右晃动量控制在2mm以内，高位取货时可以精准对准托盘插孔，不会出现叉齿碰撞托盘的问题；行走驱动轮配备了电磁制动结构，松开行走开关时会自动锁止驱动轮，在坡道上停车时不会出现溜车问题，停在货架旁取货时也不会因为地面轻微倾斜出现移位。考虑到仓储场景里经常需要搬运不同尺寸的货品，货叉的叉齿采用加厚钢板折弯成型，叉齿前端做了斜坡导向处理，插入托盘时即使存在10mm以内的高度差，也可以顺着斜坡顺利滑入插孔，不需要反复调整货叉高度；门架顶部安装了缓冲限位块，货叉架升到最高行程时会接触橡胶缓冲块，避免刚性碰撞产生的冲击传递到门架焊缝处，延长结构使用寿命。整个设备的结构拆分也适配三维建模的装配逻辑，所有零件都按实际加工工艺拆分：钣金件预留了折弯止裂槽、焊接坡口，机加工件标注了配合公差，标准件全部采用国标常用规格，没有特殊定制的异形连接件，不管是做结构验证、运动仿真，还是做方案展示，都可以直接调用模型进行调整，不需要重新做结构简化。
