晶圆拾取放置工位设备结构设计

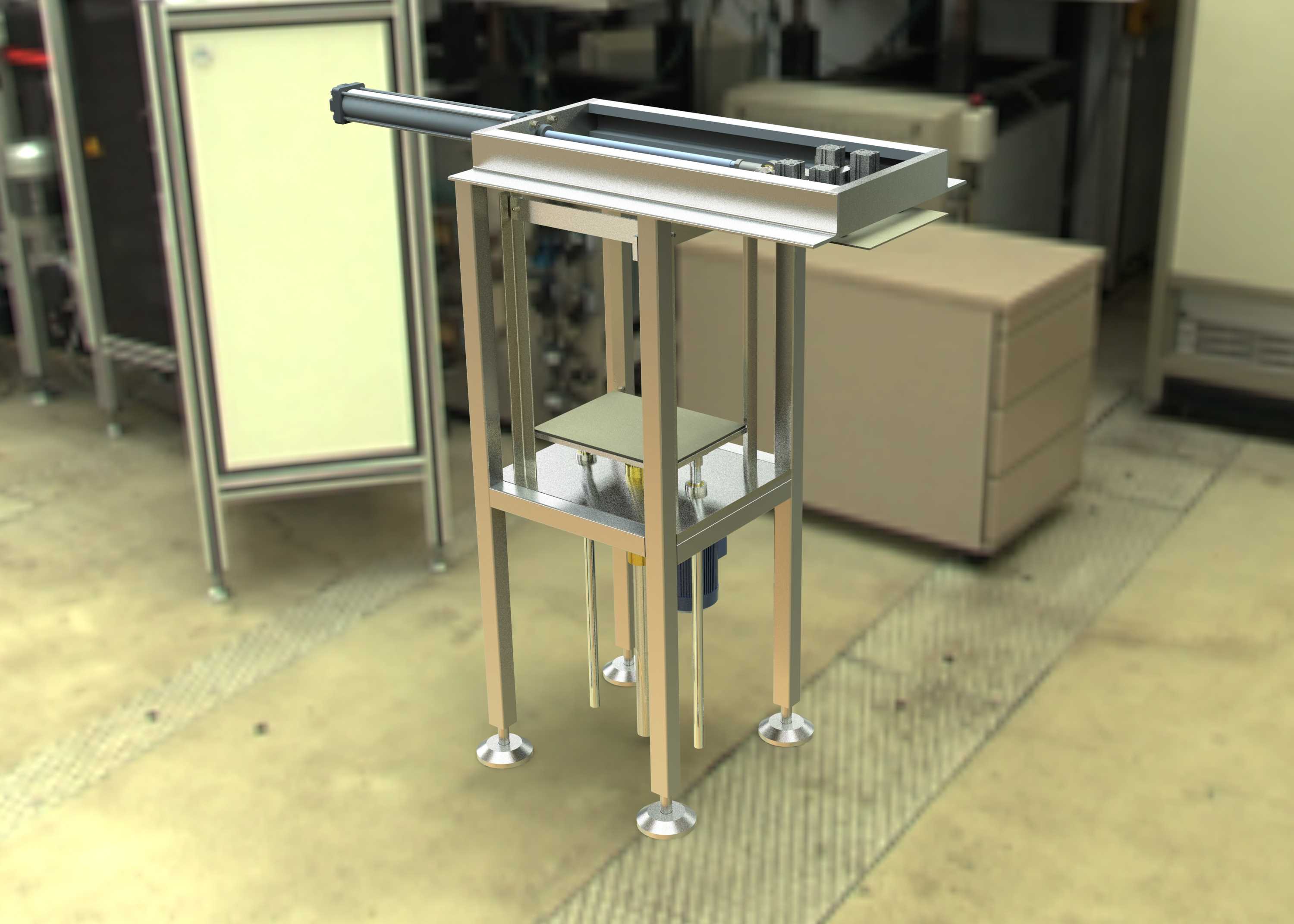

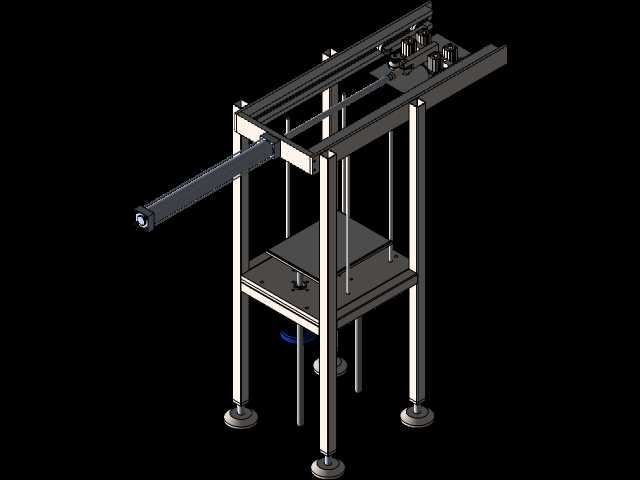

　　该设备面向半导体后段封装测试环节的晶圆中转工位设计，主要承担晶圆在不同载具间的拾取、转移、放置作业，适配6英寸及以下规格晶圆的短距离工位流转需求，可对接上游晶圆上料台与下游检测、分选工位，替代人工完成高洁净度要求下的晶圆取放动作，避免人工操作带来的晶圆表面沾污、边角磕碰等不良问题。整机采用立式框架布局，底部通过四个可调式防滑脚杯实现地面支撑，单脚杯调节行程不小于15mm，可适配车间地面存在的3mm以内高度差，安装时无需额外预埋地脚螺栓，仅需将机架调至水平状态即可投入使用，机架主体采用4040系列工业铝型材拼接搭建，型材间通过内置角码与螺栓锁紧，无外露焊接结构，后期维护时可快速拆解更换局部构件，机架整体占地尺寸控制在长600mm、

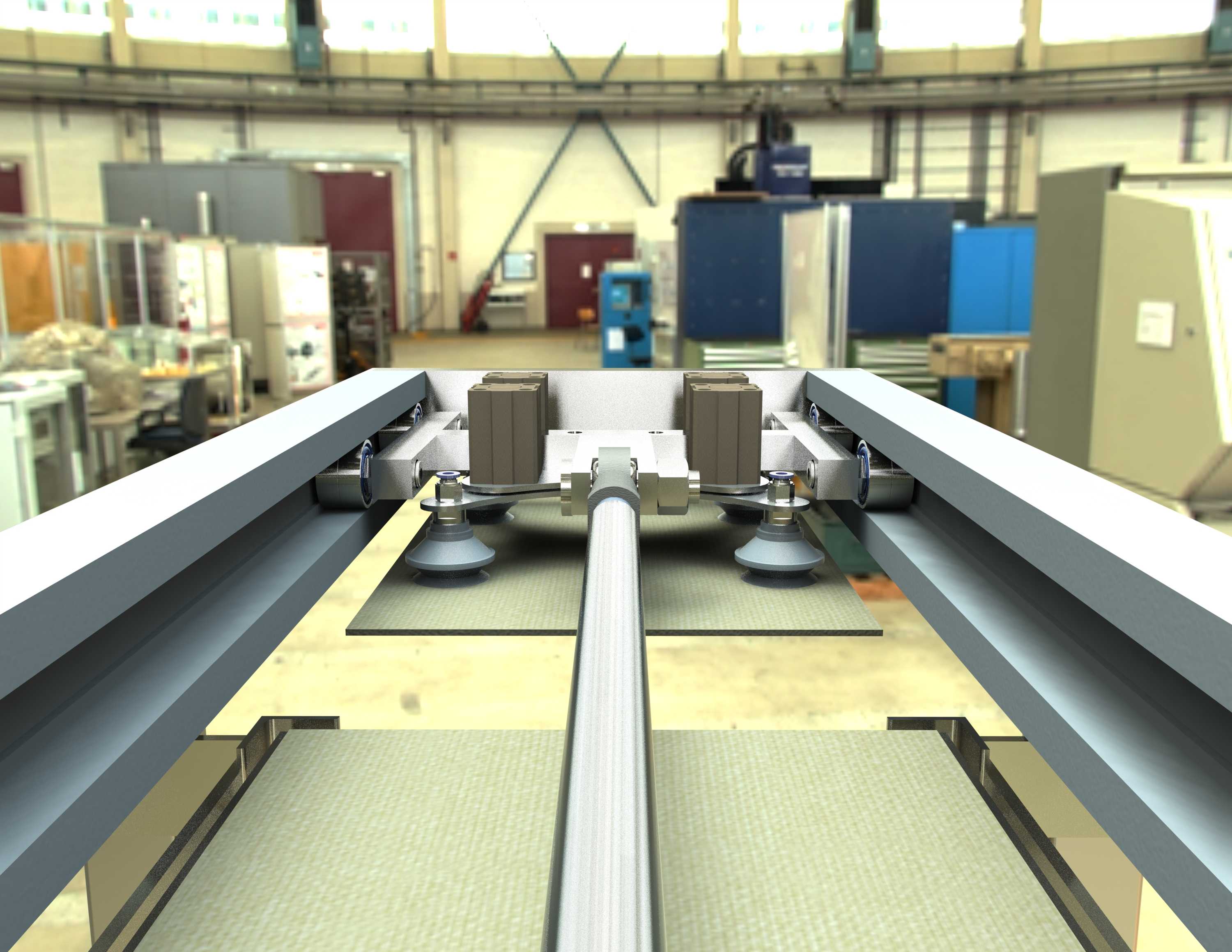

　　宽400mm范围内，高度方向总尺寸为1100mm，预留出操作人员站立操作时的腿部活动空间，台面高度匹配车间标准流水线的900mm作业高度，可直接嵌入现有生产线体无需额外调整线体高度。上部执行端采用水平气动滑台作为横向移动载体，滑台行程设置为300mm，可覆盖晶圆取料位与放料位的间距需求，滑台末端配置真空吸嘴安装位，可根据晶圆厚度更换不同规格的硅橡胶吸嘴，吸嘴管路内置真空压力检测接口，可实时反馈拾取状态，当真空度未达到设定阈值时设备自动触发报警，避免晶圆在转移过程中掉落。滑台下方设置承托式料道，料道采用阳极氧化铝合金加工成型，表面粗糙度控制在Ra0.8以下，避免晶圆滑动时产生背面划伤，料道两侧设置可调式挡边，

　　可根据晶圆载具的宽度调整挡边间距，适配不同规格的晶圆料盒放置需求。机架中部预留电气元件安装层，可放置真空发生器、气动电磁阀组、接线端子排等元器件，安装层采用抽拉式托盘设计，维护时可将托盘拉出，无需拆解上部机架结构即可完成元件更换与线路检修，气路管路全部通过型材内置槽道排布，无外露管线，避免车间日常清洁时管线被剐蹭脱落。设备的驱动逻辑采用气动驱动为主，横向移动速度可通过进气节流阀调节，空载运行速度控制在200mm/s，带载运行时速度自动降至100mm/s，兼顾作业效率与晶圆转运的平稳性，滑台两端设置液压缓冲器，可抵消滑台到达行程末端时的惯性冲击，避免晶圆因惯性产生位移。设计阶段充分考虑洁净车间使用需求，所有外露构件均采用无油污、

　　不产尘的材质，铝型材表面做阳极氧化处理，金属连接件全部采用304不锈钢材质，避免长期使用过程中产生锈渍污染车间环境，设备整体无尖锐外凸边角，所有棱边均做R3以上的圆角处理，避免操作人员走动时被磕碰划伤。安装边界方面，设备后侧预留100mm的管线排布空间，左右两侧各预留300mm的操作维护空间，上方无高度干涉要求，可适配车间千级洁净室的安装使用条件，对接生产线时仅需接入0.5-0.7MPa的压缩气源与24V直流供电即可运行，无需额外配置液压站等大型辅助设备。
