安川MotomanDX200机器人控制柜结构

　　在汽车整车焊装线、重型工件码垛工位、多机协同弧焊工作站的布局设计阶段，控制柜的安装位预留、走线规划、操作空间校核是绕不开的核心环节，DX200作为安川Motoman系列机器人的主流控制单元，其结构设计完全贴合工业现场的严苛使用需求。从现场安装的实际边界来看，该控制柜采用立式落地安装结构，柜体底部预留标准地脚安装孔位，可直接固定在车间硬化地面或者设备配套钢构底座上，柜体侧面预留足够的散热间隙，背部设置动力线缆、编码器线缆、IO通讯线缆的集中走线槽接口，能适配不同工位的布线走向，不管是靠墙安装还是生产线边侧装，都能保证线缆弯折半径符合工业布线规范，避免长期运行中线缆疲劳折损。

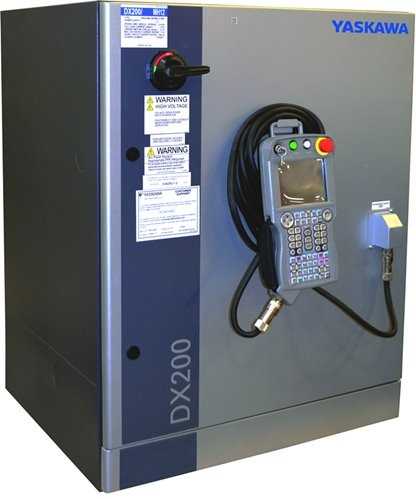

　　柜体正面集成了主电源通断旋钮，带明显的分合闸位置标识，操作力矩符合人机工程要求，运维人员佩戴劳保手套也能顺畅操作，旋钮旁设置多组安全警示标识，明确标注高压危险、断电后等待放电时长等现场运维必须关注的安全提示，完全符合工业设备安全设计规范。示教器采用挂装式收纳结构，自带盘绕式连接线缆，线缆预留足够的操作长度，操作人员在机器人工作半径范围内完成点位示教、轨迹调试、参数修改时，不会出现线缆拉扯受限的问题，示教器本身集成了急停按钮、模式选择开关、操作按键与显示屏，按键布局经过多代产品迭代优化，常用的点动按键、确认按键都在拇指自然覆盖区域，长时间调试操作也不易产生疲劳。

　　从功能设计逻辑上，DX200控制柜内部采用模块化分层布局，电源模块、伺服驱动模块、主控模块、IO模块分仓安装，不同功能模块之间设置金属屏蔽隔板，既能避免强电回路对弱电控制信号的电磁干扰，也能在模块故障时实现快速拆换，减少生产线停机维护时间。柜体的散热系统采用下进风上出风的风道设计，进风口配置可快速拆卸的防尘滤网，适配焊接、打磨等多粉尘车间的使用场景，运维人员定期清理滤网时不需要拆解柜体主体，大幅降低日常维护工作量。

　　在做产线三维布局仿真时，这个模型能精准还原控制柜的外形轮廓、接口位置、示教器挂装形态，设计人员可以直接在装配环境中校核控制柜与机器人本体、安全围栏、周边输送设备的安全距离，预留足够的检修开门空间，避免现场安装时出现空间干涉、操作位被遮挡的问题。对于做机器人集成应用的工程师来说，精准的控制柜三维模型还能辅助完成线缆长度估算、桥架走向规划，提前预判现场布线可能出现的问题，减少现场施工的整改工作量。柜体表面采用工业级喷塑处理，耐油污、耐轻微剐蹭，适配车间复杂的生产环境，正面的品牌标识、型号标识位置醒目，方便现场运维人员快速识别设备型号，匹配对应的运维手册与备件。
