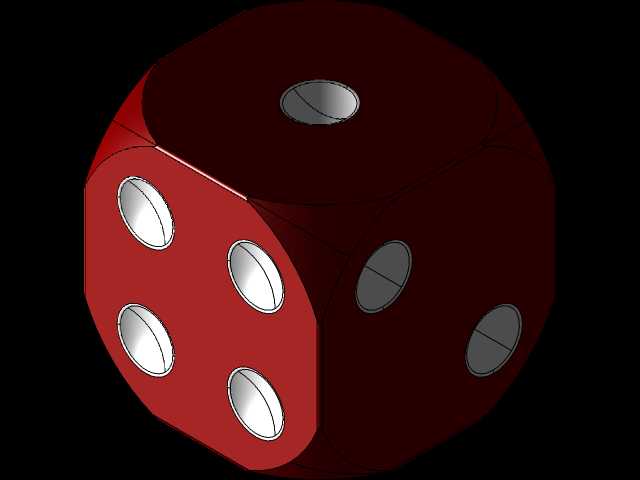

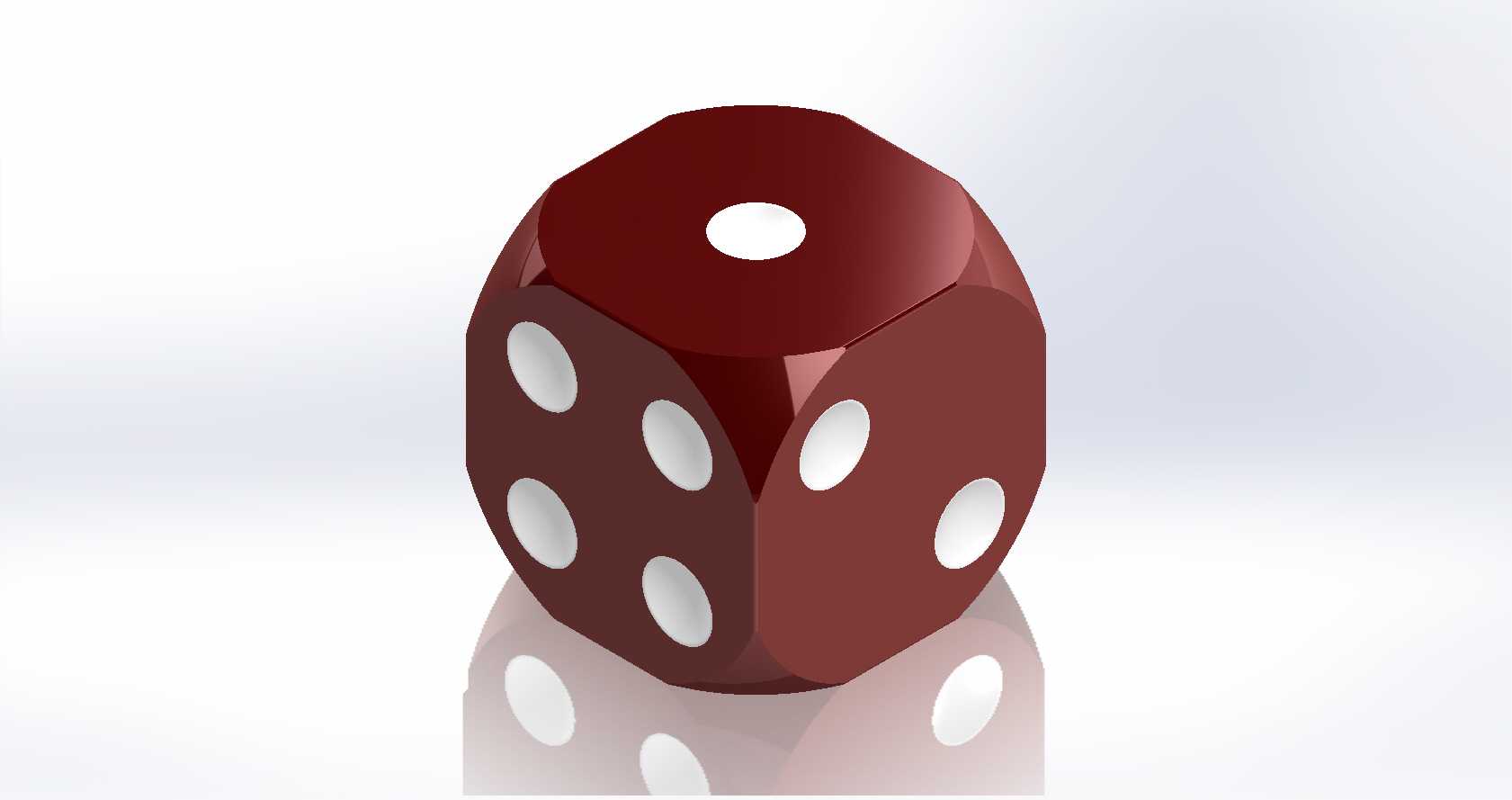

16.5mm立方体常规六面骰子单正模具

　　这套六面骰子单正模，核心服务于桌游配件、休闲娱乐用品的注塑成型生产环节，对应成品是大众熟知的标准六面骰，日常在桌面游戏、棋牌娱乐、亲子益智玩具、促销礼品配套等场景都有极高的使用覆盖率，小到家庭聚会的娱乐道具，大到桌游厂商的批量配套配件，都需要这类高精度模具来保障成品的一致性与使用手感。

　　从实际生产用途来看，单正模属于骰子注塑工序里的单型腔成型模具，一次注塑循环可产出一枚完整的骰子坯件，相比多型腔模具，单正模的进胶平衡度更容易控制，成型后的骰子密度分布更均匀，能有效降低多型腔模具常见的各腔坯件重量差、缩水率不一致的问题，尤其适合对骰子重心精度要求高的场景，比如专业竞技类桌游使用的骰子，对各面重量偏差的控制要求极高，单型腔模具能更好地保障每一枚坯件的质心居中，避免出现某一面长期朝上的“偏骰”问题。

　　在功能特性设计上，这套模具充分考虑了骰子成品的使用需求：首先是点数凹坑的成型设计，每个面的点数凹坑深度统一控制在0.8mm，凹坑边缘做了R0.15的圆角过渡，既避免注塑时凹坑位置出现应力集中导致的开裂，也能让后续点数填色工序的油漆更好附着，不会因为边缘过于尖锐导致油漆脱落；其次是模具的脱模结构，针对骰子立方体的棱边位置，分型面设置在棱边的中线上，脱模时采用顶针均匀分布在非点数面的边缘位置，避免顶针痕迹留在点数凹坑或者面的中心区域，影响成品的外观平整度；另外模具的流道设计采用了点浇口进胶，进胶点设置在骰子其中一个面的中心位置，后续去除浇口料柄后，残留的浇口痕迹可以通过简单的抛光处理完全消除，不会在成品表面留下明显瑕疵。

　　设计思路上，整套模具围绕16.5mm的标准立方体骰子尺寸做边界约束，首先确定立方体的名义尺寸为16.5mm，成型收缩率按照常用的ABS材料0.5%的收缩率做补偿，模具型腔的实际加工尺寸设置为16.58mm，保障注塑冷却后成品的尺寸公差控制在±0.05mm以内，满足立方体相邻面的垂直度要求，避免出现棱边歪斜导致骰子滚动时卡滞的问题。在点数布局上，严格遵循标准六面骰的点数对应规则：1点对面为6点，2点对面为5点，3点对面为4点，且相对面点数之和恒为7，每个点数凹坑的直径统一为3mm，同一面上的多个凹坑之间的中心距保持一致，凹坑的底面做平面处理，方便后续填色时油漆均匀铺展，不会出现积漆或者漏漆的问题。另外考虑到注塑生产时的排气需求，在每个点数凹坑的最深位置以及立方体棱边的分型面位置，都设置了深度0.02mm的排气槽，避免注塑时型腔内的空气无法排出，导致成品表面出现烧焦、缺胶、气泡等缺陷。

　　外形尺寸与安装边界方面，这套单正模的模架采用标准的龙记模架规格，整体模架长宽尺寸为150mm×150mm，模具闭合后的总厚度为180mm，适配市面上常用的100吨及以上锁模力的立式、卧式注塑机安装，安装时的定位圈直径为100mm，主流道衬套的进料口孔径为φ3mm，和标准注塑机的射嘴尺寸完全匹配，不需要额外做改装。模具的顶出行程设置为30mm，足够让成型后的骰子坯件完全脱离型腔，不会出现坯件粘在定模或者动模上的问题；冷却水路采用直径φ8mm的直通式水路，分别在定模和动模各布置两组循环水路，水路距离型腔表面的距离保持在15mm左右，保障注塑时型腔各位置的温度均匀，冷却速率一致，减少成品的内应力，避免后续使用过程中出现变形、开裂的问题。另外模具的导向机构采用四个φ16mm的导柱配合导套，导柱的长度比动模型芯高出20mm，合模时导柱先进入导套导向，避免合模时型芯和型腔发生碰撞损坏，保障模具的长期使用寿命。

　　在实际生产适配性上，这套模具除了可以生产常规的ABS材质骰子，更换对应的成型工艺参数后，也可以适配PP、亚克力等常用的玩具类塑料材质，只需要根据材料的收缩率微调注塑的温度、压力、保压时间参数，就可以直接生产，不需要修改模具的型腔结构。针对后续的表面处理工序，模具的型腔表面做了镜面抛光处理，粗糙度达到Ra0.2以下，成型后的坯件表面不需要额外做抛光处理，就可以直接进行点数填色、表面喷涂、丝印等后续加工，有效缩短生产流程，降低加工成本。
