线性执行器驱动的XYZ三轴拾放位移机构

　　这套三轴位移机构的核心应用场景集中在3C电子小件装配、轻工产品包装分拣、小型零部件检测上下料这类需要精准点位移动的工位，区别于大负载的重型移栽设备，它的设计定位就是轻载高速的拾放作业，单轴额定负载控制在5kg以内，完全匹配吸盘、小型夹爪这类末端执行器的挂载需求，不会出现动力冗余带来的成本浪费。

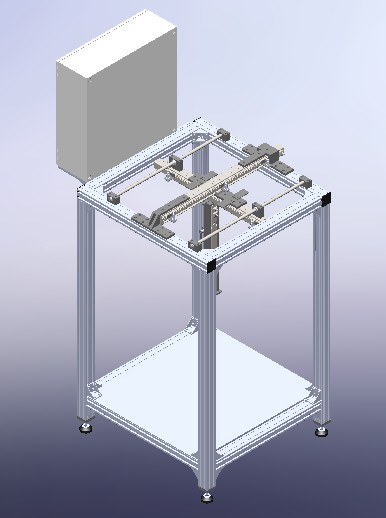

　　从结构布局来看，整套机构采用铝型材搭建主体支撑框架，型材选型兼顾了刚性与轻量化需求，框架的安装边界可以根据现场工位的实际占地调整，常规适配的安装面尺寸在800mm*800mm范围内，整体高度不超过1200mm，不需要额外做地基固定，直接通过膨胀螺栓或者脚杯固定在车间地面或者工作台面即可，适配现有产线的改造升级需求，不需要对原有工位布局做大规模调整。

　　三轴的传动设计各有侧重，X轴采用双导轨平行布置的方案，两根线性导轨分别安装在框架顶部的两根横向型材上，传动侧搭配同步带或者滚珠丝杠，根据实际需要的运行速度选择，高速工况选同步带传动，重复定位精度要求高的场景选滚珠丝杠，滑座跨接在两根导轨上，避免长行程下的悬臂偏转问题，X轴的有效行程覆盖600mm，满足横向跨工位的移动需求。Y轴安装在X轴的滑座上，采用单导轨加侧装辅助导向的结构，有效行程设置为400mm，负责纵向的点位移动，因为Y轴的负载是直接挂载Z轴组件，所以在滑块选型上额外增加了预紧力，消除传动间隙，避免移动过程中出现的点头误差。Z轴采用垂直布置的线性执行器，自带防坠结构，不需要额外加装配重或者刹车组件，有效行程150mm，满足拾放过程中升降取料、避让障碍物的需求，Z轴的末端直接预留了标准安装法兰，可以直接对接市面上主流的小型气动夹爪、真空吸盘组、旋转摆缸这类末端执行器，不需要额外做转接板设计。

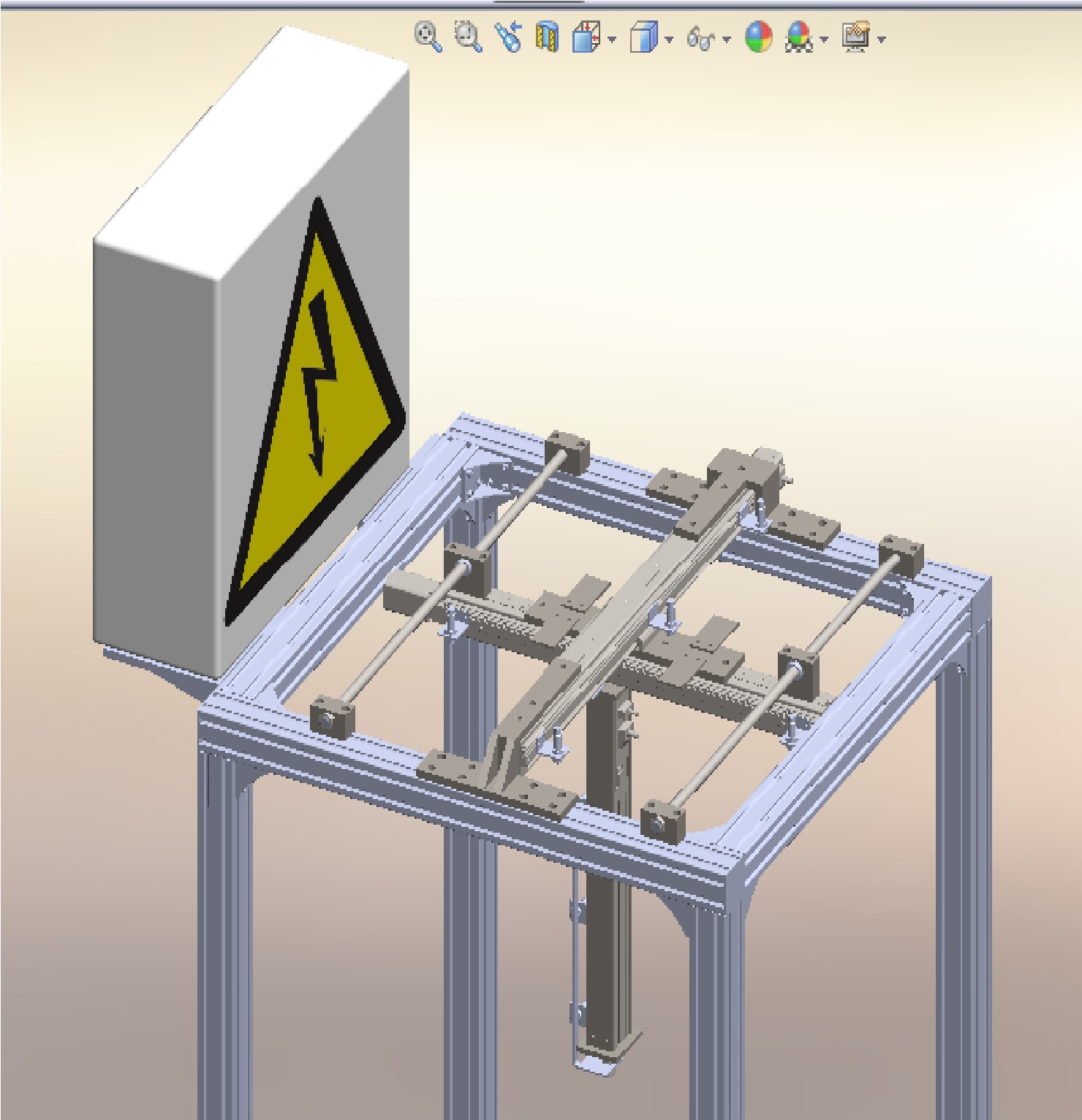

　　设计过程中特意将电气控制箱集成在框架的侧上方位置，控制箱外壳做了接地处理，表面张贴高压警示标识，和机械运动区域保持足够的安全距离，避免运动过程中线缆拉扯或者人员误触，所有传动线缆都采用拖链收纳，分别布置在X、Y轴的侧面，拖链的弯曲半径按照线缆最小弯曲要求选型，避免长期往复运动中线缆出现折损，拖链内部预留了20%的空余空间，方便后续增加传感器或者气路管线的时候不用更换拖链。

　　在实际使用中，这套机构的运行逻辑完全匹配拾放作业的流程：X轴先移动到上料点位上方，Y轴微调对准料件位置，Z轴下降到取料高度，末端执行器完成取料后Z轴抬升，X、Y轴联动移动到放料点位上方，Z轴下降完成放料后复位，整个循环的节拍可以控制在3秒以内，重复定位精度可以做到±0.1mm，完全满足轻工装配、分拣类工位的精度要求。框架的型材连接处采用标准角码连接，不需要焊接，所有零部件都可以拆卸更换，后期维护的时候只需要更换磨损的导轨滑块或者传动件即可，维护成本远低于焊接框架的非标设备。

　　考虑到现场安装的兼容性，所有导轨的安装面都做了铣平处理，安装基准面的平面度控制在0.05mm以内，用户拿到整套组件后只需要按照装配标识依次锁紧螺栓，不需要现场做二次铣削加工，装配完成后手动滑动各轴确认无卡滞即可接电调试，大幅缩短现场安装的周期。机构的运动区域周围可以根据需求加装安全光栅或者防护网，预留了对应的安装孔位，不需要在型材上额外打孔，适配不同车间的安全规范要求。
