施耐德VCF2GE带外壳负荷主开关结构

　　这款带外壳的施耐德主开关，是低压配电回路里常用的负荷隔离开关，日常在车间动力柜、设备现场控制箱、小型分布式配电点位都能见到它的身影，主要承担回路主电源通断、检修隔离的核心作用，和塑壳断路器不同，这类负荷开关更侧重带载通断的可靠性以及检修状态下的明显断点保障，避免运维人员误触带电回路。

　　从实际应用场景来看，这类开关常装在设备进线端第一级，作为设备总电源的手动分合部件，比如小型加工机床、输送线控制箱、配套辅机的动力进线位置，不需要频繁带大电流分断故障，但需要日常运维时能可靠切断电源，并且操作手柄的位置能直观反馈通断状态，外壳的存在一方面是防护内部带电部件，避免车间内的粉尘、切削液飞溅直接接触导电部分，另一方面也能防止无关人员误碰操作机构，提升现场用电的安全性。

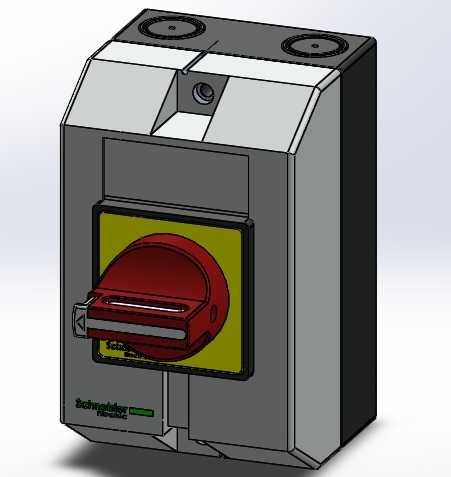

　　设计上这款开关采用了前置旋转操作的结构，红色操作手柄搭配黄色指示面板，是工业领域低压开关通用的安全色设计，操作人员在较远位置就能快速识别开关的通断状态，手柄的操作行程做了限位设计，分合位置都有明确的卡位，不会出现半合半分的中间状态，避免触头接触不良导致的拉弧烧蚀问题。外壳的造型做了切角过渡处理，顶部预留了两个进线电缆的密封固定位，适配常规的电缆格兰头安装，不管是上进线还是下进线的布线方式都能兼容，外壳侧面和背部做了安装固定的卡扣与螺孔位，既可以直接卡装在标准DIN导轨上，也能通过螺丝直接固定在箱板安装面上，适配不同柜体的安装需求。

　　从安装边界来看，这款开关的整体外形方正，操作面突出箱体安装板的距离经过优化，不会和箱门的加强筋产生干涉，操作手柄在分合闸转动时的扫掠空间也做了预留，设计三维结构时需要注意，手柄在合闸位置时向前突出的尺寸，要和箱门内侧的元器件预留至少15mm的安全间隙，避免关门时挤压手柄导致误分闸。外壳的防护等级可以满足IP54左右的现场使用需求，接缝处做了止口设计，配套安装时可以加装密封胶条，适配多粉尘、有少量飞溅液体的车间环境，内部的触头组件封闭在开关本体的绝缘壳体内，和外部操作机构通过绝缘转轴连接，即使操作面出现凝露，也不会轻易引发内部导电回路的爬电问题。

　　功能特性上，这款主开关具备明确的可视断点指示，操作手柄和内部触头机构做了强制联动，不会出现手柄在分位但触头实际未断开的失效情况，相比小型断路器的手柄指示，这类负荷开关的状态反馈更直接，适合作为检修断电的确认部件。开关的操作力经过调校，单手握持就能完成分合闸操作，不会因为操作力过大导致操作人员扳动时脱手，同时操作机构自带防误操的锁止位，可以在分闸位置挂装安全挂锁，避免检修过程中其他人员误合闸送电，这也是工业现场检修作业的强制安全要求。

　　建模还原这类开关结构时，需要重点关注操作手柄的转动行程、外壳安装孔的位置尺寸、进出线端子的空间预留，很多设计人员做柜体三维布局时，容易忽略电缆接线后的弯曲半径，导致实际装配时电缆顶到箱门或者其他元器件，这款开关的进出线端子在外壳内部预留了足够的接线空间，适配16平方及以下的铜芯电缆接线，端子的压线螺丝方向垂直于安装面，接线操作时不需要倾斜工具，在柜内狭小空间里也能顺利完成接线作业。另外外壳上的品牌标识区域做了微凹的铭牌位，粘贴铭牌后不会突出外壳表面，避免运输、安装过程中铭牌被刮蹭脱落。

　　在设备配套选型时，这类带外壳的主开关不需要额外搭配操作手柄和安装附件，本身就是一体化的完整组件，直接固定在柜体上就能完成安装，相比分体式的负荷开关加操作机构的组合，能减少装配的零件数量，降低现场安装的出错概率，同时整体的防护一致性更好，不会因为现场安装的配合间隙导致防护等级下降。日常运维过程中，外壳不需要完全拆解就能通过观察窗看到内部触头的状态，部分故障排查场景下不需要拆壳就能初步判断开关的工作状态，减少运维的工作量。
