单开门立式工业电气控制柜柜体结构

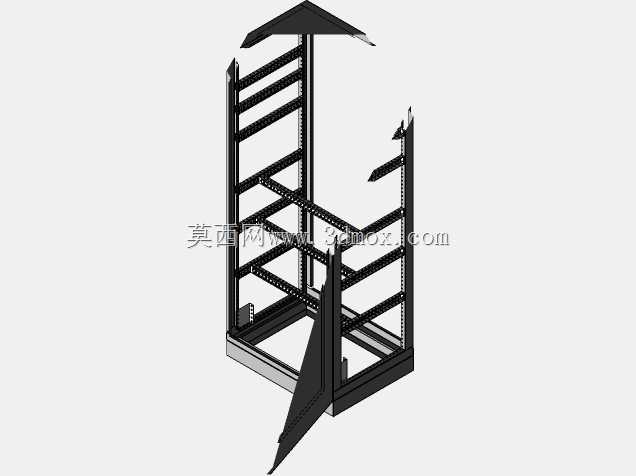

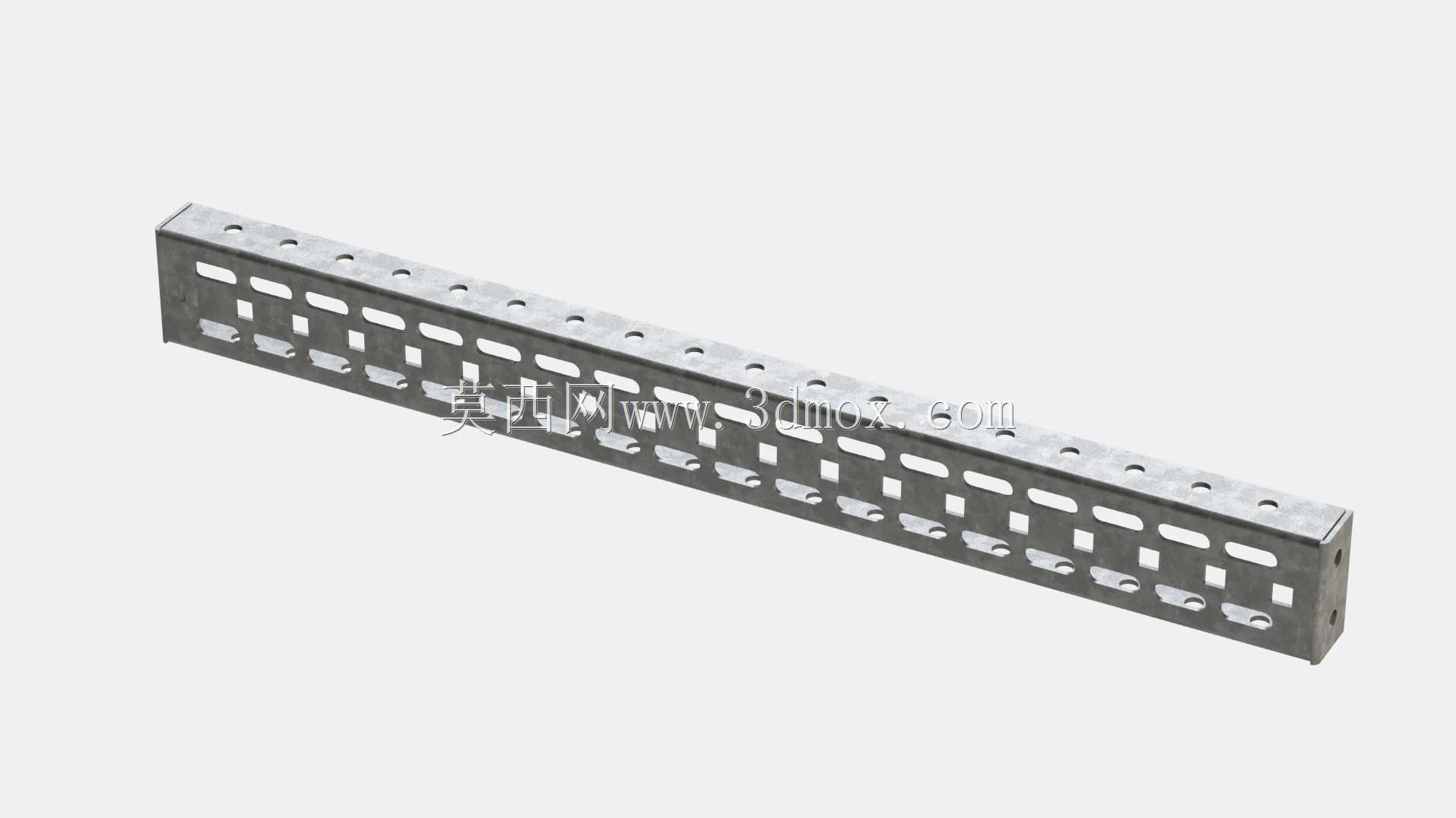

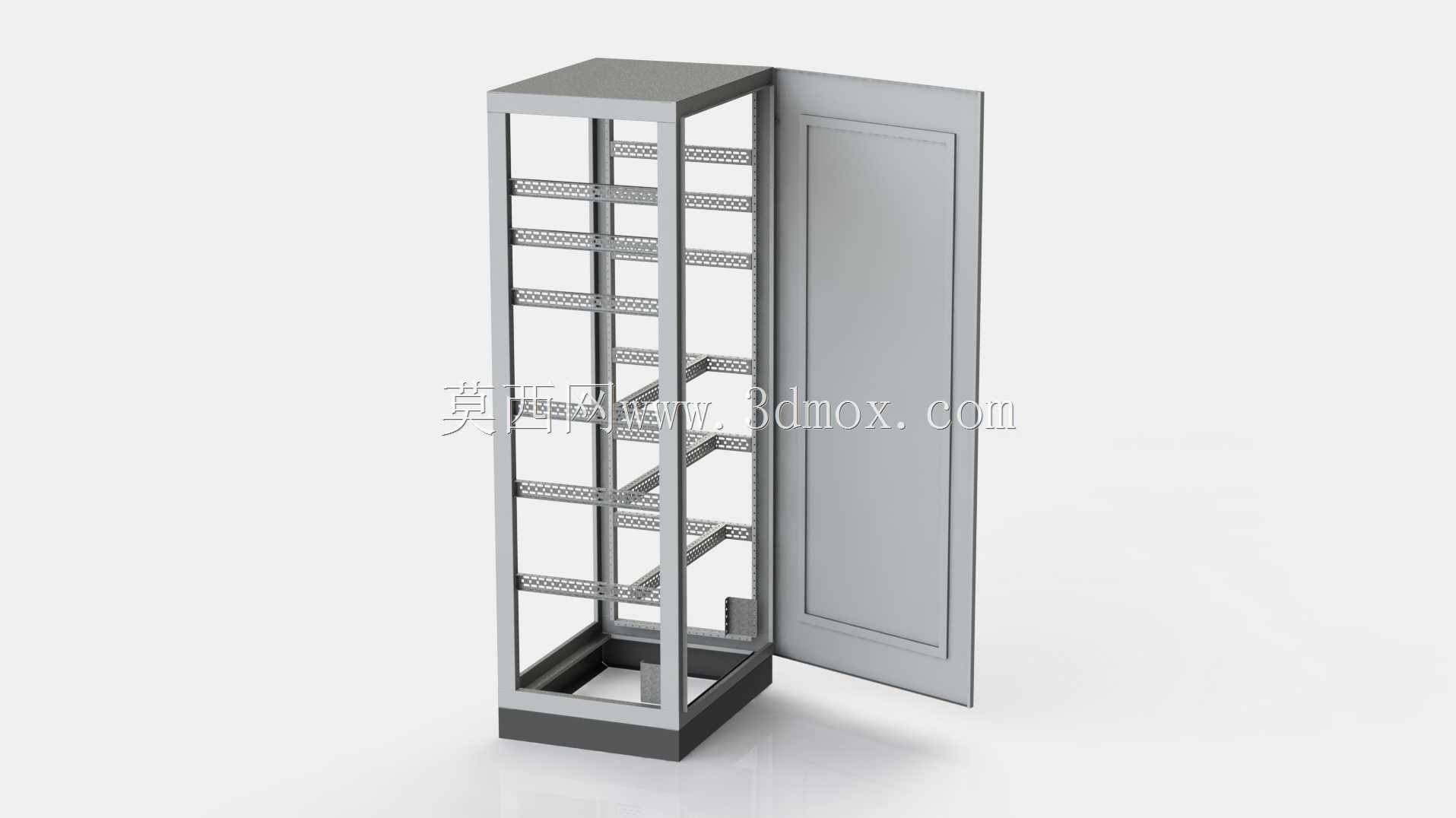

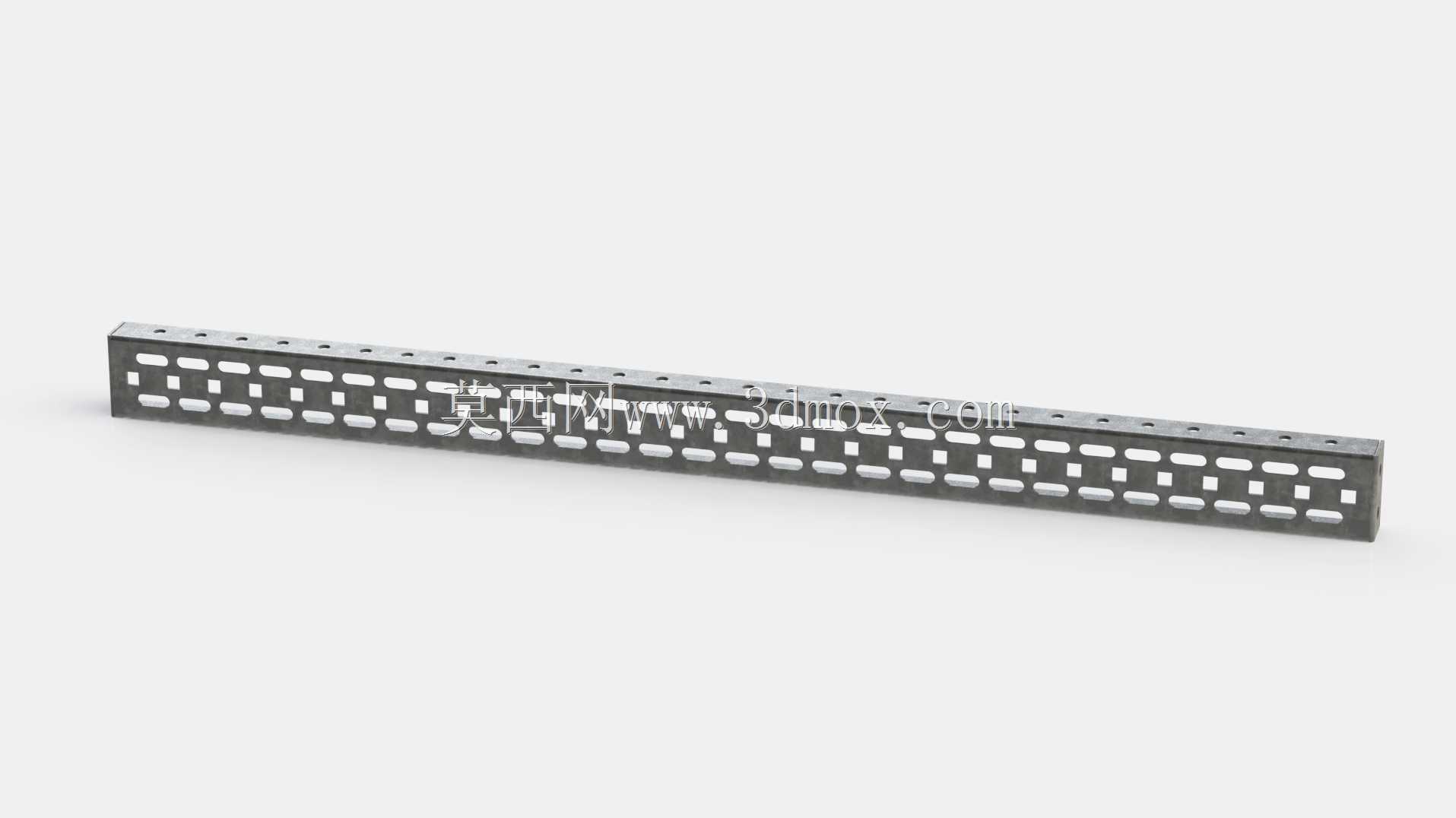

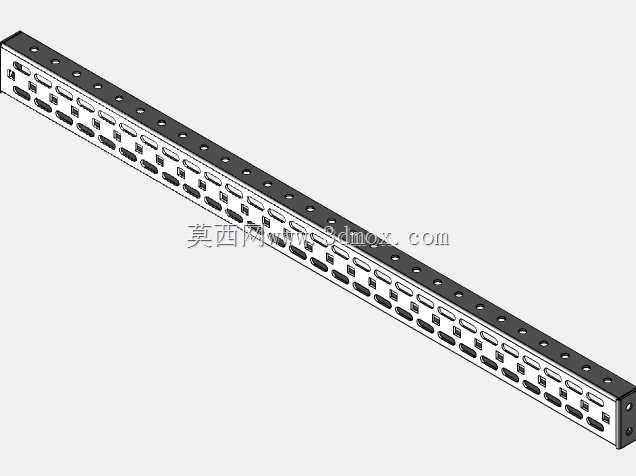

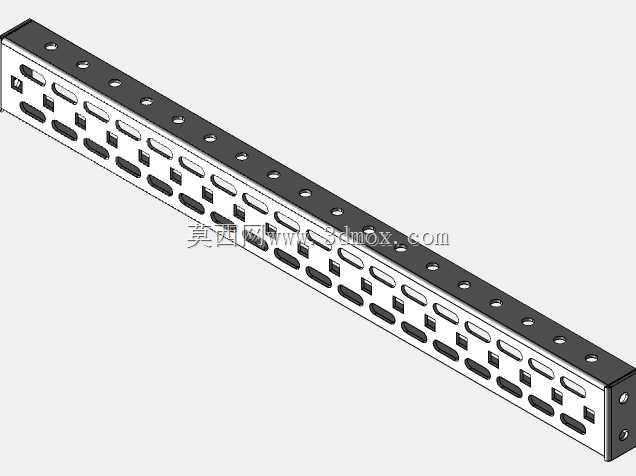

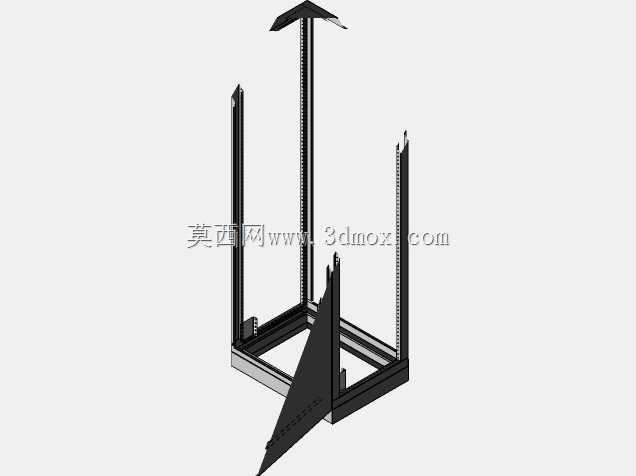

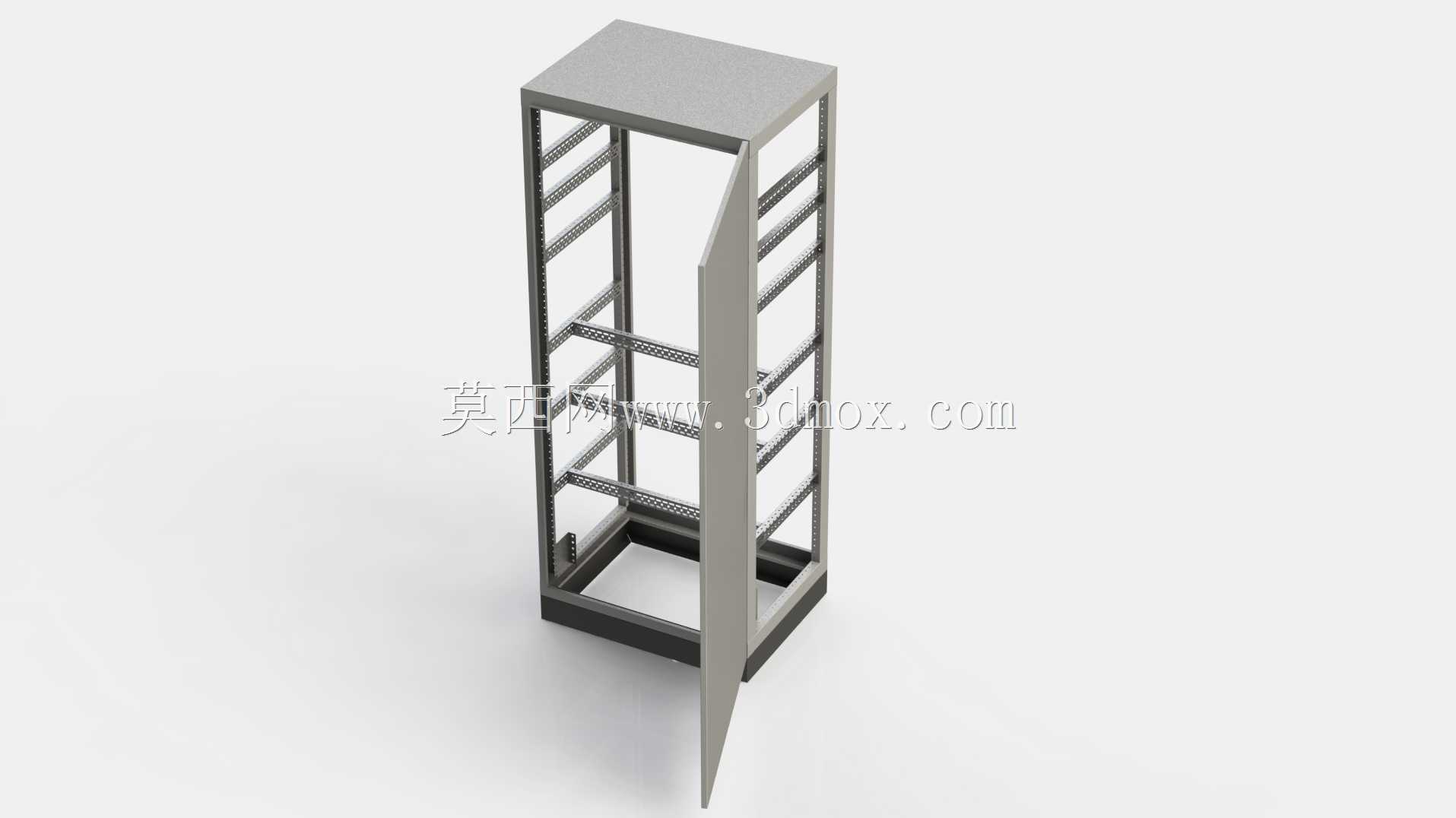

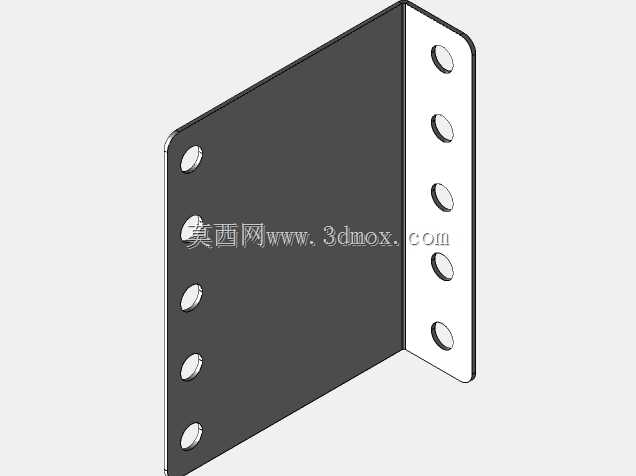

　　这款立式单开门柜体是工业配电、工控系统集成领域常用的承载壳体，日常在车间生产线配电、楼宇动力配电、自动化设备主控单元布设场景中大量使用，主要作用是为内部安装的断路器、接触器、PLC模块、接线端子排等电气元器件提供封闭的安装空间，同时隔绝外界粉尘、水汽、意外触碰对内部带电部件的干扰，保障电气系统长期稳定运行。从结构设计来看，这款柜体采用九折型材或者C型材作为内部承重框架，框架上预留了连续的模数化安装孔位，适配不同深度的安装板、层架、导轨的固定需求，不需要现场额外打孔就能灵活调整内部元器件的安装位置，能适配不同项目的元器件排布方案。柜门采用单扇外开结构，门体四周加装了连续的发泡密封胶条，关门后胶条被均匀压缩，

　　能达到IP54左右的防护等级，可阻挡常规车间环境下的粉尘飞溅和少量溅水侵入，门体和柜体框架之间还配置了接地铜编织带，避免门体表面产生静电积累，也能在发生内部短路故障时防止门体带电引发安全事故。柜体底部预留了整块的封板，现场布线时可以根据进出线电缆的数量、直径开孔安装电缆格兰头，顶部也预留了吊装孔位，方便现场就位时使用起重设备吊运安装，不需要额外焊接吊耳。这款柜体提供两种标准外形尺寸，分别为高2000mm宽800mm深600mm、高2200mm宽800mm深600mm，这两个尺寸都是工业电控柜的常用标准规格，安装时需要预留的边界尺寸需要注意：柜体背部距离墙面至少预留100mm的散热和接线操作空间，

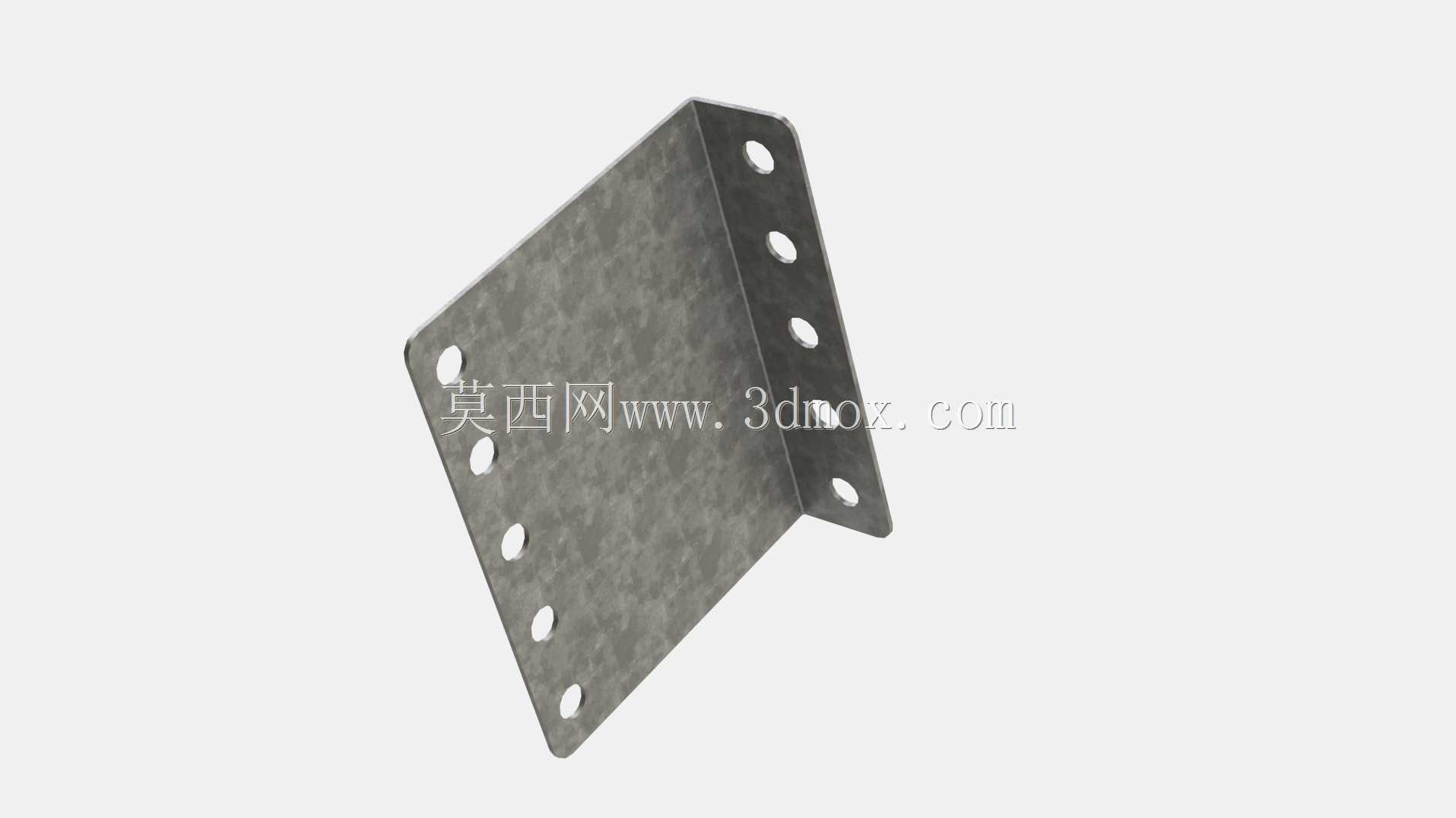

　　柜门全开状态下前方需要预留至少900mm的操作通道，避免开门后遮挡通行或操作空间；柜体底部安装时需要搭配10号槽钢制作的安装底座，底座高度建议高出地面100mm，避免车间地面清扫时积水浸泡柜体底部导致锈蚀。内部层架采用镀锌钢板折弯制作，每层承重不低于50kg，可满足重型断路器、变压器等元器件的安装承重需求，安装板采用2.5mm厚的镀锌钢板，可直接用自攻螺丝或者卡扣固定元器件，也可以提前在安装板上预加工元器件安装孔位后整体推入柜体固定。在设计思路上，这款柜体优先考虑了现场安装和后期运维的便利性，柜门内侧预留了文件袋安装位置，可以存放电气原理图、接线图、运维记录等纸质文件，柜体内侧框架上预留了接地排、零线排的固定孔位，

　　不需要现场额外焊接固定件；柜门和柜体之间的铰链采用可拆卸式结构，后期如果需要更换门体或者加装门锁，不需要破坏柜体结构就能快速拆装。从实际使用场景来看，2000mm高度的规格适合安装在常规层高的车间配电间内，内部可排布12-15层标准导轨，能容纳约200个模数化低压元器件，适合中小型生产线的主控配电使用；2200mm高度的规格内部可用安装空间更大，可额外加装散热风机、温控模块等辅件，适合元器件数量较多、需要加装散热系统的复杂工控场景使用。柜体表面采用静电喷塑处理，常规颜色为RAL7035工业浅灰，也可以根据使用场景调整喷塑颜色，喷塑层厚度不小于60μm，能满足常规工业环境下的防腐蚀、防锈需求，在普通无强腐蚀的车间环境下使用寿命不低于15年。需要注意的是，这款柜体为落地式安装结构，不适合壁挂安装，安装时需要保证柜体垂直度偏差不超过1.5mm/m，避免长期使用后柜门变形导致密封失效；如果使用在高粉尘、高湿度的特殊场景，还可以在柜体顶部加装防雨帽、在通风口加装防尘过滤网，进一步提升防护等级。
