翻盖式工业电气控制箱体结构设计

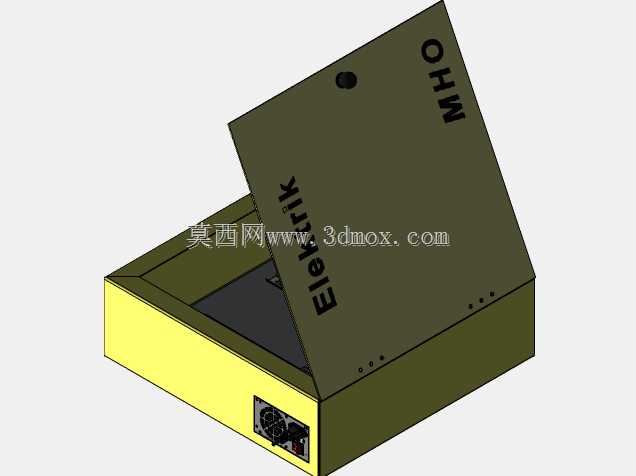

　　这款翻盖式电气控制箱体的设计，最初是针对车间现场分布式电控节点的安装需求做的方案，之前现场用的螺丝固定式电控箱，每次检修接线都要拆一圈螺丝，遇上空间狭窄的设备侧装位置，拆下来的盖板没地方放还容易刮花周边设备漆面，所以这次直接采用上翻式铰接盖结构，把盖板和箱体本体通过侧边隐藏式铰链连为一体，开盖后盖板能靠自身阻尼停在最大开启角度，不用额外加装支撑撑杆，检修的时候单手就能掀开操作，接线、换端子排的时候不用腾出手扶盖板，适配车间里设备旁、立柱侧这类操作空间局促的安装场景。从结构细节来看，箱体下壳采用折边一体折弯成型，边角处做了45度拼焊打磨处理，没有突出的焊疤和锐边，既避免安装调试的时候划伤操作人员，也能减少粉尘在边角缝隙的堆积，

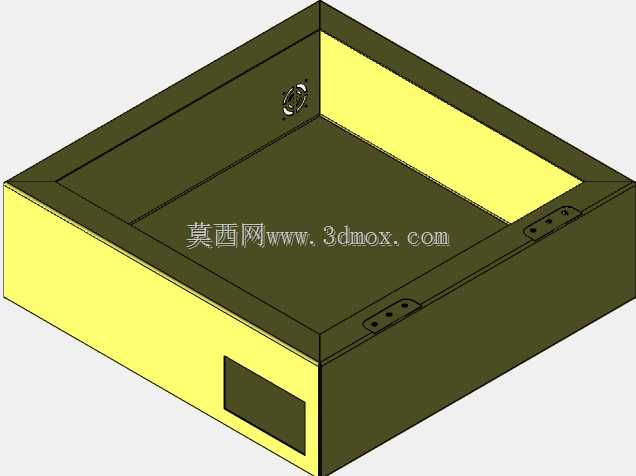

　　下壳侧面预留了标准的格兰头安装位，还有散热风扇的嵌入槽位，进线的时候可以根据现场走线方向选择左侧或者右侧开孔，不用额外二次切割钣金，风扇位直接适配常规120mm规格的轴流散热扇，装上去之后和箱体外表面齐平，不会突出箱体轮廓影响并排安装。上盖的内圈做了一圈凸起的止口，和下壳的折边刚好嵌合，闭合之后止口处能贴装密封胶条，达到常规工业环境要求的IP54防护等级，能阻挡车间里的切削液飞溅、粉尘飘落进入箱内，避免内部的接线端子、小型继电器积灰短路，上盖表面做了哑光军绿色喷塑处理，下壳用亮黄色喷塑，这种配色一方面是符合车间现场的安全色规范，黄色的箱体部分在设备周边更容易被识别，避免搬运物料的时候碰撞，

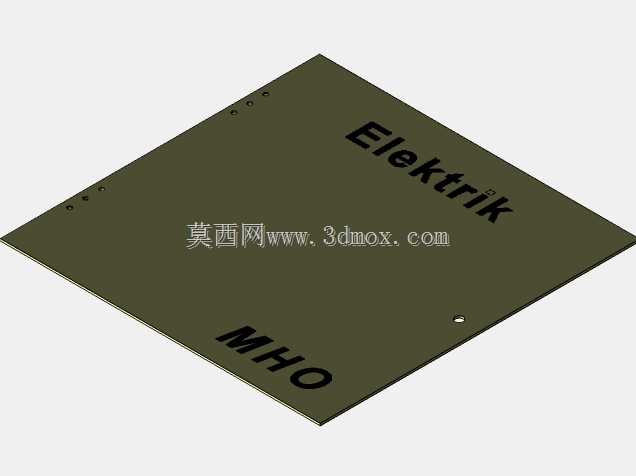

　　另一方面哑光的上盖不会反射车间顶部的照明灯光，要是后续需要在上盖表面贴标识、印回路编号，不会因为反光看不清标注内容。尺寸边界上，这款箱体的深度控制在150mm以内，宽度和长度按照常规壁挂安装的预留空间做了适配，背部预留了四个挂装孔位，孔位间距符合通用电气安装导轨的挂装标准，既可以直接用膨胀螺丝挂在墙面、立柱上，也能通过配套的安装支架固定在设备机架侧面，安装的时候不需要额外做转接板，挂装孔位做了沉头处理，螺丝拧进去之后头部不会突出箱体背部，保证箱体和安装面完全贴合，不会因为螺丝顶起出现安装倾斜的问题。设计的时候还考虑了内部元器件的安装空间，箱体内底部预留了通用安装底板的固定螺柱，不管是装标准的DIN导轨放端子、小型断路器，

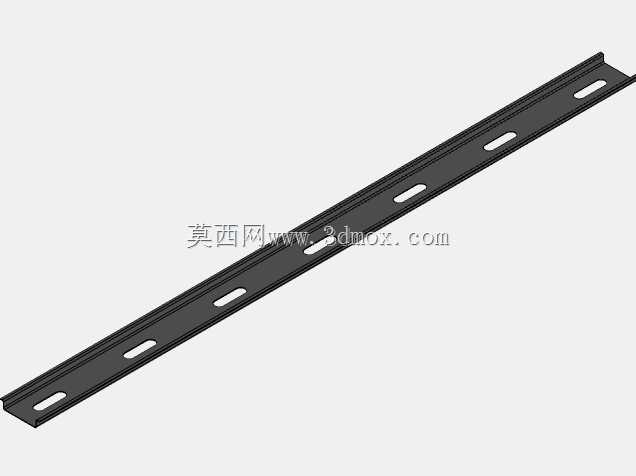

　　还是直接固定PCB控制板，都能通过螺柱直接固定，不需要在箱体内额外焊接支架，上盖和箱体闭合后的间隙控制在1mm以内，不会出现缝隙不均、盖合错位的问题，铰接部位的转轴做了防脱设计，反复开合不会出现盖板脱落的情况，经过上千次开合测试之后，铰接部位的旷量依然控制在允许范围内，不会因为长期检修开合出现盖板下垂、关不严的问题。另外箱体底部预留了接地螺柱，不管是箱体本体的保护接地，还是内部线缆的屏蔽层接地，都能直接接在这个螺柱上，符合电气设备的安全规范，侧面的散热风扇位内侧预留了防尘网的安装槽，装风扇的时候可以顺便把防尘网卡进去，不用额外打胶或者螺丝固定，后期清理防尘网的时候直接抠下来就能清理，维护起来很方便。这种结构的箱体除了用在车间设备的分布式电控节点，也能作为小型户外设备的接线箱、传感器信号的中转箱使用，只要根据使用环境更换对应耐候等级的密封胶条，就能适应不同的现场工况，整体钣金厚度选用1.5mm的冷轧钢板，保证箱体有足够的结构强度，挂装之后不会因为内部元器件的重量出现变形，哪怕是受到轻微的外力碰撞，也不会出现箱体凹陷、盖板变形导致密封失效的问题。
