铣削用西门子808D数控操作面板结构

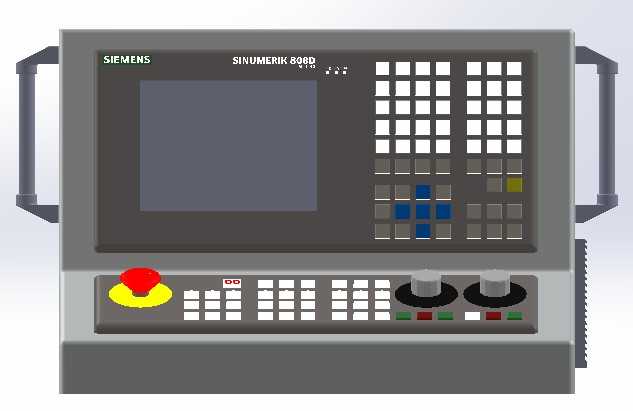

　　这款铣削工况适配的西门子808D控制器操作面板，是中小型数控铣床、立式加工中心的核心人机交互载体，在普通立式铣床数控化改造、小型零件批量铣削加工生产线、职业院校数控实训设备的配套场景中应用广泛，是操作人员向机床下发加工指令、实时监控运行状态、调整工艺参数的直接交互端口。从实际使用场景出发，面板的布局完全贴合铣削加工的操作逻辑，急停按钮设置在操作区最左侧的醒目位置，采用红帽黄圈的高对比度配色，操作人员在突发状况下无需目视寻找即可快速触达，触发后可直接切断伺服使能与进给回路，符合机床安全设计的强制要求。操作按键区按照功能划分为程序编辑、轴移动、倍率调节、功能切换几个区块，字母数字键采用矩阵排布，键程设置在1.2mm到1.5mm之间，

　　兼顾输入手感与防误触需求，长期操作不易产生手部疲劳；两个进给倍率与主轴倍率旋钮采用带阻尼的档位结构，每格旋转有清晰的段落反馈，操作人员可在加工过程中盲操作调整进给速度与主轴转速，无需视线离开加工区域即可完成参数微调。面板上部集成的液晶显示屏安装角度做了12度的仰角设计，适配操作人员站立操作时的视线高度，避免屏幕反光导致的参数读取困难，屏幕周边的功能软键对应屏幕下方的菜单提示，可快速切换加工坐标显示、程序轨迹预览、刀具补偿设置、报警信息查询等界面。从结构设计层面看，整个面板壳体采用钣金折弯拼接结构，安装边界尺寸适配常见的机床吊挂操作箱、固定式操作站的开孔尺寸，背部预留的接线端口区域做了下沉式设计，安装后线缆不会突出于安装平面，

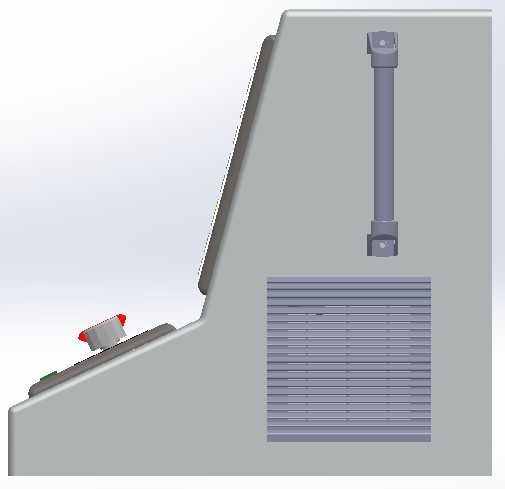

　　避免与机床其他部件产生干涉；侧面设置的把手结构方便操作人员在吊挂式安装场景下调整面板朝向，适配不同站位的操作需求。面板的按键区域做了轻微的内凹处理，可避免加工过程中飞溅的切削液、金属碎屑直接堆积在按键缝隙中，表面的覆膜采用耐油污、耐切削液腐蚀的材质，长期在车间多油多尘的环境下使用不会出现标识脱落、按键卡滞的问题。在安装适配性上，这款面板的安装孔位完全匹配西门子808D系统的标准安装尺寸，无需额外做安装板的二次加工即可直接替换同型号的老旧损坏面板，背部的接口排布与原厂线缆定义完全一致，电气接线时可直接对插，减少现场改造的接线工作量。面板上的自定义功能按键可根据机床的实际配置定义为冷却开关、排屑器启停、夹具松紧等常用功能，

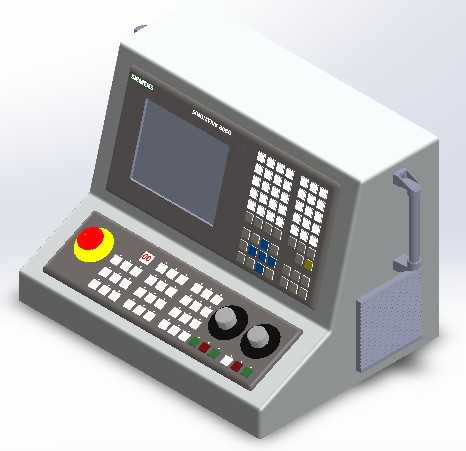

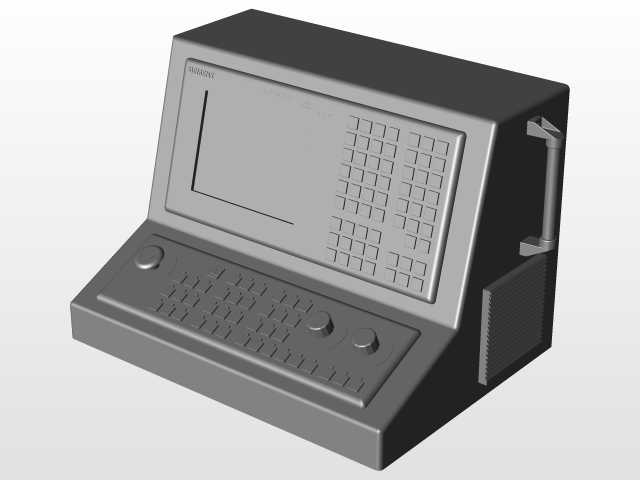

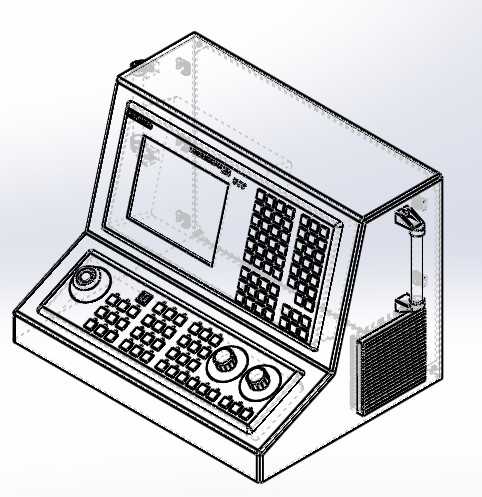

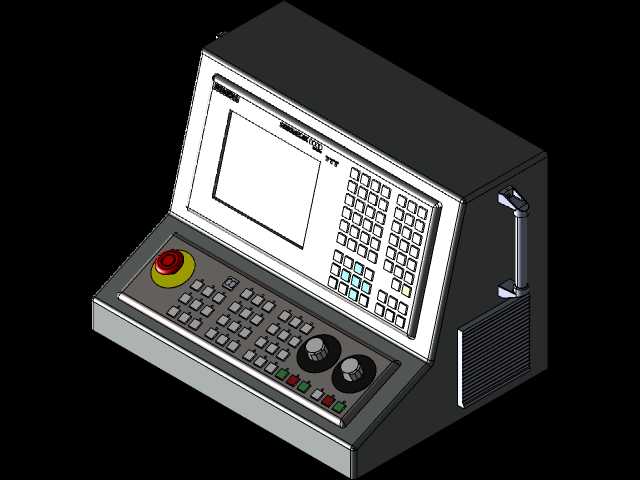

　　减少操作人员在菜单中反复切换的操作步骤，提升批量加工过程中的操作效率。从建模细节来看，整个模型还原了面板上所有按键的字符标识、旋钮的防滑纹理、急停按钮的分层结构、屏幕的边框细节以及壳体的拼接缝隙，甚至背部的散热格栅、接口安装位的结构都做了1:1的还原，可直接用于机床操作站的布局设计、吊挂操作箱的结构干涉检查、数控实训设备的虚拟仿真建模场景，设计人员在做机床整体外观设计时，可直接调用该模型进行操作区域的人机工程校核，验证操作距离、按键布局是否符合操作人员的动作范围，避免后期实物装配后出现操作不便的问题。
