西门子808D铣削数控操作控制单元

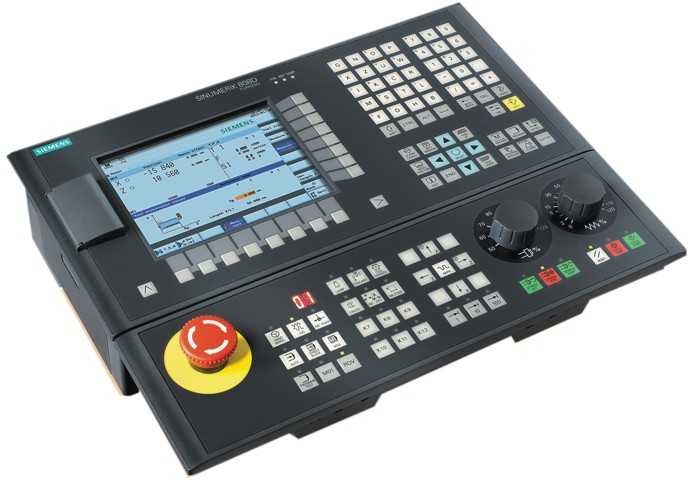

　　在普通立式铣床、经济型数控铣及小型加工中心的电控改造与新机配套场景中，这类铣削用数控控制单元是整台设备的操作核心，所有加工指令输入、运行状态监控、进给轴参数调整、主轴转速切换都需要通过该单元完成，一线操作工人的所有手动干预动作也都依托面板上的按键与旋钮实现。从实际安装适配角度看，该控制单元分为PPU操作显示单元与MCP机床控制面板两部分整合设计，整体安装边界遵循工业电控柜的标准开孔尺寸，面板正面突出柜体表面的厚度控制在合理范围，不会占用过多操作侧的工位空间，背部接线区域预留了足够的走线弧度空间，适配常见的电控柜内布线规范，安装时无需额外定制特殊转接支架，可直接匹配通用数控系统的安装位。设计思路上完全贴合铣削加工的操作习惯，

　　将高频使用的急停按钮布置在面板最易触达的左下角位置，采用大直径红色蘑菇头搭配黄色警示底座的标准设计，触发行程与按压力度符合工业安全规范，紧急情况下操作人员无需刻意寻找即可快速拍停设备。进给倍率与主轴倍率旋钮布置在面板右侧的视觉易观察区，旋钮带有清晰的刻度档位与阻尼反馈，转动时的档位清晰无虚位，操作人员在加工过程中可盲操作调整倍率，无需视线长时间离开加工区域。功能按键区域按照操作逻辑分区排布，数字字母输入区、功能快捷键区、轴移动控制区、循环启动与进给保持按键做了明确的区域划分，不同功能区的按键触感做了细微区分，常用的循环启动按键采用绿色标识、进给保持采用黄色标识、急停采用红色标识，色彩编码完全符合机床操作的通用安全规范，

　　降低新操作人员的误触概率。显示区域采用适配车间光线的工业级显示屏，屏幕安装角度做了轻微的上仰设计，操作人员站立操作时视线与屏幕法线夹角更小，可清晰查看屏幕上的坐标数值、加工程序列表、刀具补偿参数、报警信息等内容，即使在车间顶部照明存在反光的场景下，也能快速识别关键参数。从实际使用场景来看，该控制单元可覆盖从单件小批量修配加工到批量零件铣削的全流程操作需求，手动模式下可通过轴按键实现各进给轴的点动、连续移动、回参考点操作，手轮接入后可实现微米级的对刀微调；自动模式下可完成程序调用、单段运行、程序跳段、冷却开关控制等常规操作，面板上预留的自定义按键可根据机床实际配置拓展排屑器控制、夹具松紧、照明开关等附加功能，

　　无需额外在柜体上加装独立按钮。结构设计上充分考虑车间的使用环境，面板接缝处做了防尘防泼溅处理，可抵御加工过程中飞溅的切削液雾与金属粉尘，按键采用耐油耐磨的工业级材质，长期按压不会出现字符磨损或按键卡滞问题，背部接口采用标准化的工业接插件，接线时防呆设计可避免插错针脚，后期维护更换时无需重新做线，可快速插拔完成替换。对于三维建模与设备选型人员而言，该模型完整还原了面板上所有按键的排布位置、旋钮的外形尺寸、屏幕的边框宽度、安装固定孔位的坐标参数，可直接用于数控铣床的操作站布局设计、电控柜的开孔出图、人机工程仿真验证，避免选型后出现安装干涉、操作距离不合理、按键被遮挡等实际落地问题。
