车床百分表安装固定支架结构设计

　　在普通卧式车床的日常加工场景中，工件装夹后的同轴度找正、切削过程中的进给位移监测、小余量进刀的精度把控，一直是一线操作中影响加工质量的核心环节。很多车间里的小型车床，尤其是个人机加工工位、维修类车床，出厂时并未标配百分表的固定安装位，操作人员往往需要手持百分表完成找正，或是用临时焊接的铁块、磁铁表座做简易固定，不仅找正效率低，测量过程中表体容易受切削振动影响发生偏移，重复定位精度差，遇到长轴类工件的径向跳动检测时，手持操作的稳定性完全无法满足公差要求。这款安装在车床床身导轨侧的百分表支架，就是针对这类实际加工痛点设计的专用工装结构。

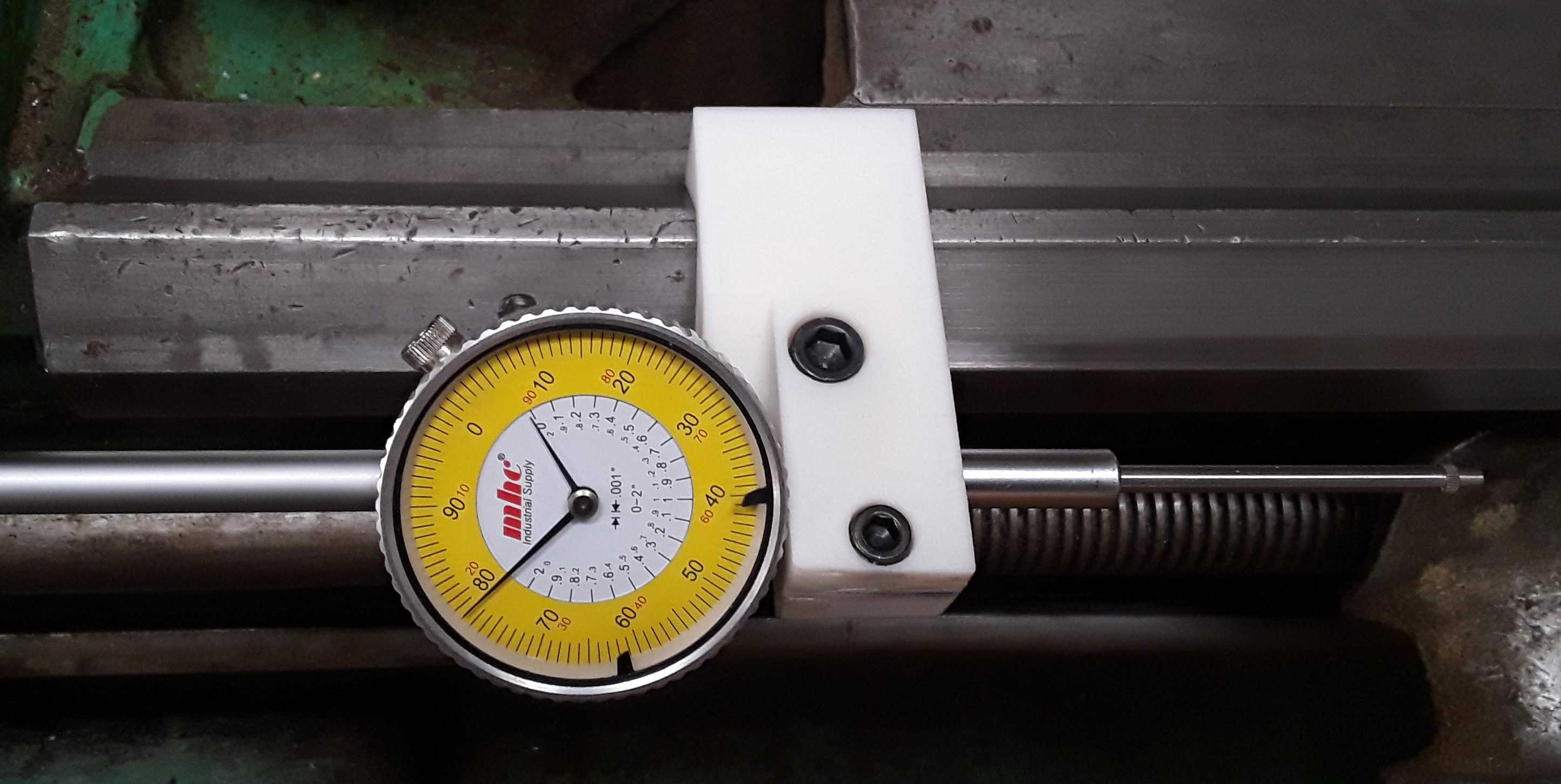

　　从实际安装适配性来看，支架的夹持基座采用开口式抱合结构，直接卡装在车床的床身导轨棱边上，不需要对原有车床床身做任何打孔、焊接改造，安装时只需要拧紧基座上的两颗内六角紧固螺钉，就能让支架的白色尼龙材质基座牢牢贴合在导轨的金属安装面上，尼龙材质的接触面不会刮伤车床导轨的淬火工作面，避免了钢制夹具长期装夹对导轨精度面造成的压痕、磨损问题，这一点对于长期使用的精密车床来说尤为重要，毕竟导轨面的精度直接决定了车床整体的加工精度等级。支架的安装位置选在床鞍侧方的导轨空闲区域，不会跟刀架、尾座的正常移动行程发生干涉，安装完成后百分表的测杆轴线刚好与车床主轴轴线保持平行，测头可以直接抵靠在工件端面、刀架侧基面或是床鞍的位移基准面上，不需要额外调整表体的角度就能满足测量的同轴度要求。

　　结构设计上，支架整体分为导轨夹持基座、表体固定夹头两个核心部分，中间的连接臂做了加厚处理，避免切削过程中机床振动传导到表体导致指针抖动。夹持百分表的夹套采用通孔式设计，适配标准量程的杠杆百分表、机械百分表的装夹柄径，夹套侧面开有收紧槽，通过侧面的紧定螺钉就能锁紧百分表的装夹杆，装拆表体的时候不需要完全拧下螺钉，只需要松开半圈就能调整表体的伸出长度，方便根据不同的测量场景调整测头的伸出距离，比如检测工件端面跳动时可以把表体往前伸，检测床鞍进给位移时可以把表体往后收，适配不同的测量需求。

　　从实际使用的场景覆盖来看，这款支架可以完成三类核心测量工作：一是工件装夹时的径向跳动、端面跳动找正，尤其是三爪卡盘装夹长轴类工件时，不需要反复挪动表座，固定好支架后转动卡盘就能直接读取工件各截面的跳动值，找正效率比手持表提升数倍；二是小余量进刀时的位移监测，比如车削薄壁工件、精车端面需要控制0.01mm级的进刀量时，可以把百分表测头抵在刀架的侧基准面上，转动进刀手轮时直接读取百分表的位移数值，避免靠手轮刻度判断进刀量时的丝杠间隙误差；三是车床自身的精度检测，比如床鞍移动的直线度、主轴的轴向窜动量检测，都可以通过这个支架固定百分表完成，不需要额外购置专用的机床检测表座。

　　在安装边界的尺寸设计上，支架的基座夹持开口尺寸匹配普通小型卧式车床的导轨棱边宽度，连接臂的伸出长度经过实际适配，保证百分表装夹完成后，测头的行程范围可以覆盖从主轴中心到床身外侧的常用测量区间，不会出现测头够不到测量面的情况，同时支架整体的外轮廓不会超出车床床身的原有外边界，操作时不会有磕碰的风险。基座上的两颗紧固螺钉的位置做了下沉设计，螺钉拧紧后头部不会突出基座表面，避免床鞍移动时刮碰到其他机床附件。考虑到车间加工环境存在切削液、铁屑飞溅的情况，支架选用的尼龙材质本身具备耐油、耐腐蚀的特性，切削液溅到表面后不会发生锈蚀，日常清理只需要擦去表面的铁屑即可，不需要做特殊的防锈维护，长期使用的稳定性优于钢制焊接的简易支架。

　　很多一线机加工人员在做车床精度控制时，往往忽略了百分表固定方式对测量结果的影响，普通的磁性表座虽然安装灵活，但磁座的吸力受床身导轨面的清洁度影响很大，如果导轨面沾有切削液、铁屑，磁座容易在测量过程中发生滑移，导致测量数据失真，而这种机械抱合式的支架，完全靠机械结构锁紧固定，不受接触面清洁度、磁场干扰的影响，哪怕是在粗加工产生强振动的工况下，支架的固定位置也不会发生偏移，测量数据的可靠性更高。对于个人机加工工坊、小型维修车间的普通车床来说，这类专用支架不需要复杂的加工工艺，就可以大幅提升车床的测量操作便利性，解决小型车床无标配表架的实际使用痛点。
