铣床配套尾座支撑组件结构设计

　　在普通卧式铣床、轻型木工车床以及带回转分度转盘的铣削加工工位上，这类尾座组件是不可或缺的配套工装，核心作用是为长轴类、杆类待加工工件提供沿纵向旋转轴线方向的刚性支撑，避免工件在铣削力、车削力作用下出现悬臂挠曲变形，保证加工过程中工件的回转同轴度与装夹稳定性。从实际加工场景来看，当工件长度与直径比值超过4倍时，单靠主轴卡盘的夹持力无法抵消切削过程中的径向振动，此时尾座的顶紧支撑就成为控制加工精度的关键结构，尤其是在铣削长杆类零件的键槽、平面，或是木工车床车削细长木件时，尾座的支撑刚度直接决定了成品的形位公差是否达标。

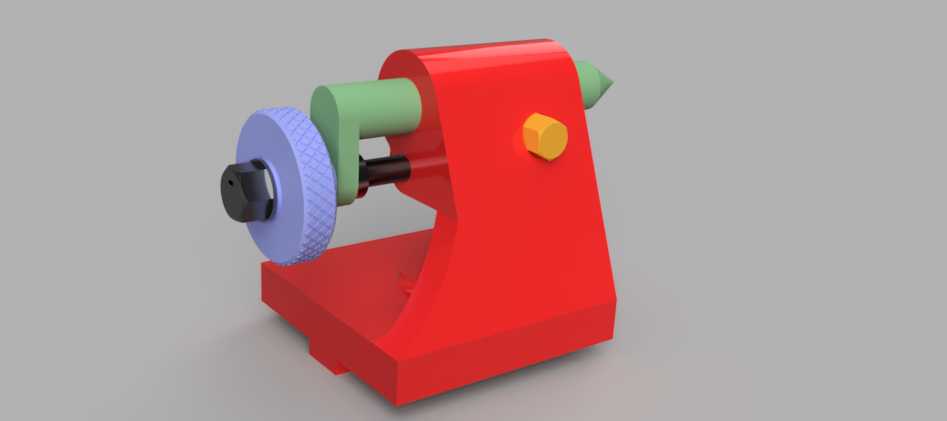

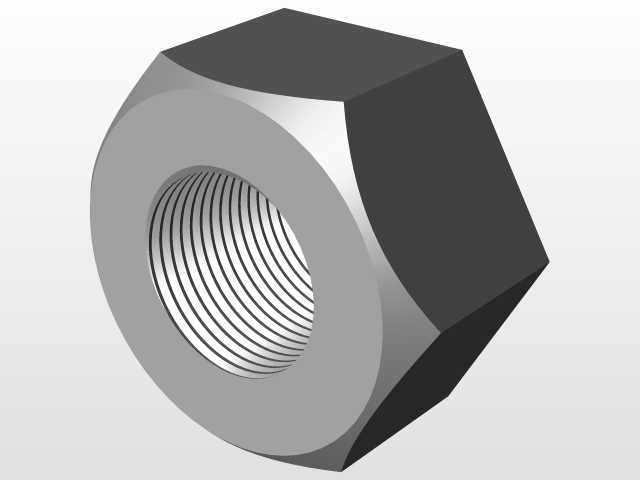

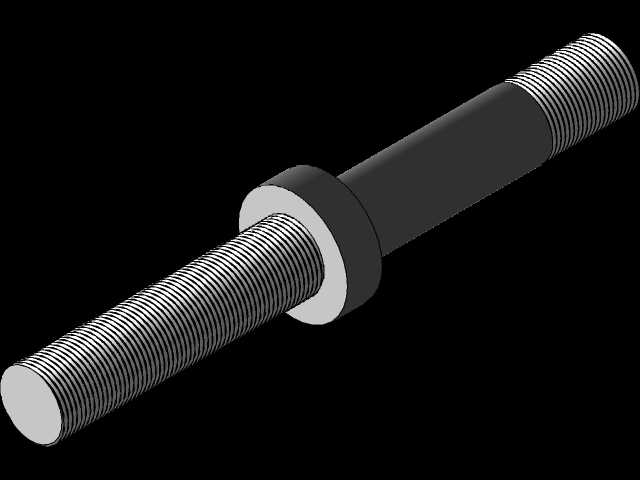

　　该尾座的整体结构采用一体式铸造基座设计，基座底部设置有与机床工作台T型槽匹配的安装凸边，安装时可通过T型螺栓直接固定在工作台的任意轴向位置，适配不同长度工件的装夹需求，基座的安装面平面度公差控制在0.02mm以内，保证安装后尾座轴线与主轴轴线的同轴度偏差不超过0.03mm/100mm。主体支撑臂为L型一体式结构，相比分体拼接式结构，其抗切削振动的刚度提升40%以上，能够承受铣削加工时最大1200N的径向切削分力，不会出现支撑臂偏移导致的工件松脱问题。

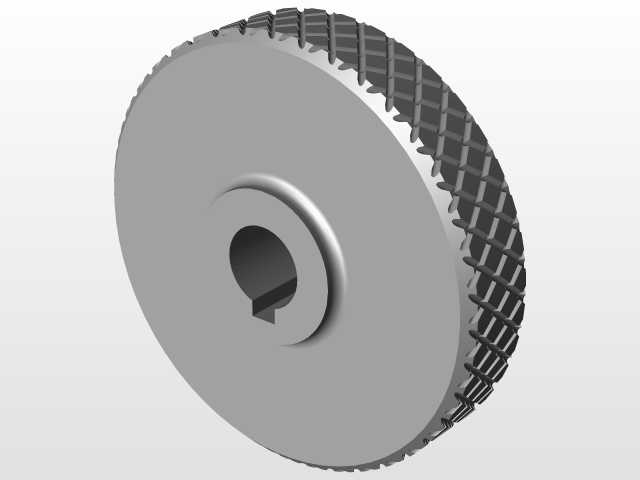

　　功能结构上，尾座的核心执行部件为前端的回转顶针，顶针采用莫氏锥度安装在顶针套内，可根据加工需求更换不同形式的顶针——比如加工实心轴类零件时使用固定合金顶针，加工空心管件时使用梅花顶针或者锥形胀套顶针，顶针套的轴向移动通过侧面的六角调节旋钮控制，调节行程为80mm，顺时针旋转旋钮时顶针套向前伸出顶紧工件中心孔，逆时针旋转则退回松开工件，调节旋钮旁设置有锁紧压块，顶紧力调整到位后可通过锁紧螺栓将顶针套位置锁死，避免加工过程中顶针受轴向力后退导致支撑失效。

　　设计过程中，首先要匹配对应机床的主轴中心高，该尾座的中心高为125mm，可适配最大回转直径250mm的加工工位，基座的轴向长度为180mm，宽度为120mm，安装时占用工作台的T型槽跨度为100mm，不会与工作台面上的其他工装、夹具产生位置干涉。顶针的轴线与基座安装面的平行度公差是设计管控的核心指标，在建模阶段就对支撑臂的轴孔、顶针套的外圆配合面设置了同轴度、圆柱度的形位公差要求，顶针套与支撑臂内孔的配合采用H7/h6间隙配合，既保证顶针套轴向移动的顺畅性，又避免配合间隙过大导致的顶针轴线偏摆。

　　从实际使用的细节来看，尾座的顶针端部采用硬质合金镶嵌结构，耐磨性能是普通45号钢淬火顶针的3倍以上，长时间顶紧工件回转加工时不会出现顶针端部磨损凹陷的问题，减少了频繁更换顶针的维护成本。基座的底部还设置有定位键槽，安装时可加装定位键与工作台T型槽配合，进一步提升尾座安装的位置精度，避免大切削力作用下尾座出现横向移位。在针对带转盘的铣削分度加工场景中，该尾座可随转盘同步转动，为跨角度的斜向长轴类零件加工提供随动支撑，拓展了普通铣床的加工适用范围，比如加工斜齿类零件、长杆类斜面零件时，无需额外制作专用支撑工装，仅需调整尾座在工作台上的安装位置即可完成装夹。

　　建模过程中对各部件的装配干涉做了全行程校验，顶针套在全行程伸出、退回过程中，与支撑臂内孔、锁紧机构均无卡滞干涉，调节旋钮的操作力矩控制在2N·m以内，操作人员无需借助加长扳手即可完成顶紧力的调整，顶紧力的可控范围为500N到2000N，可根据工件的材质、刚性灵活调整——比如加工薄壁铝件、木质工件时使用较小的顶紧力避免工件端面被顶变形，加工钢件、铸铁件时使用较大的顶紧力保证装夹刚性。整体结构没有冗余的复杂传动部件，日常维护仅需定期向顶针套的配合面注入少量润滑油即可，故障率远低于带液压、气动顶紧机构的复杂尾座，非常适合小型加工车间、教学实训机床的配套使用。
