螺口式白炽电灯泡三维结构设计

　　日常照明场景里最常见的螺口白炽灯泡，其三维结构设计需要兼顾装配可靠性、光学输出特性与安装适配性，很多刚接触民用照明器件建模的工程师，容易把注意力全放在玻璃泡壳的曲面造型上，忽略了内部支撑结构与灯头配合的尺寸公差，实际做产品验证时就会出现装配干涉、灯丝定位偏移的问题。先从安装边界说起，这款螺口灯头采用通用的E27规格，螺纹大径控制在26.8mm到27mm之间，螺距3.62mm，整个灯头金属部分的轴向长度是22mm，安装时拧入标准灯座的有效啮合圈数不低于3圈，才能保证接触可靠不会出现松脱打火的问题，建模时螺纹部分不能只做外观曲面，要把螺纹牙型的公差带预留出来，金属灯头尾部的接触点要高出绝缘端面0.8mm到1.2mm，

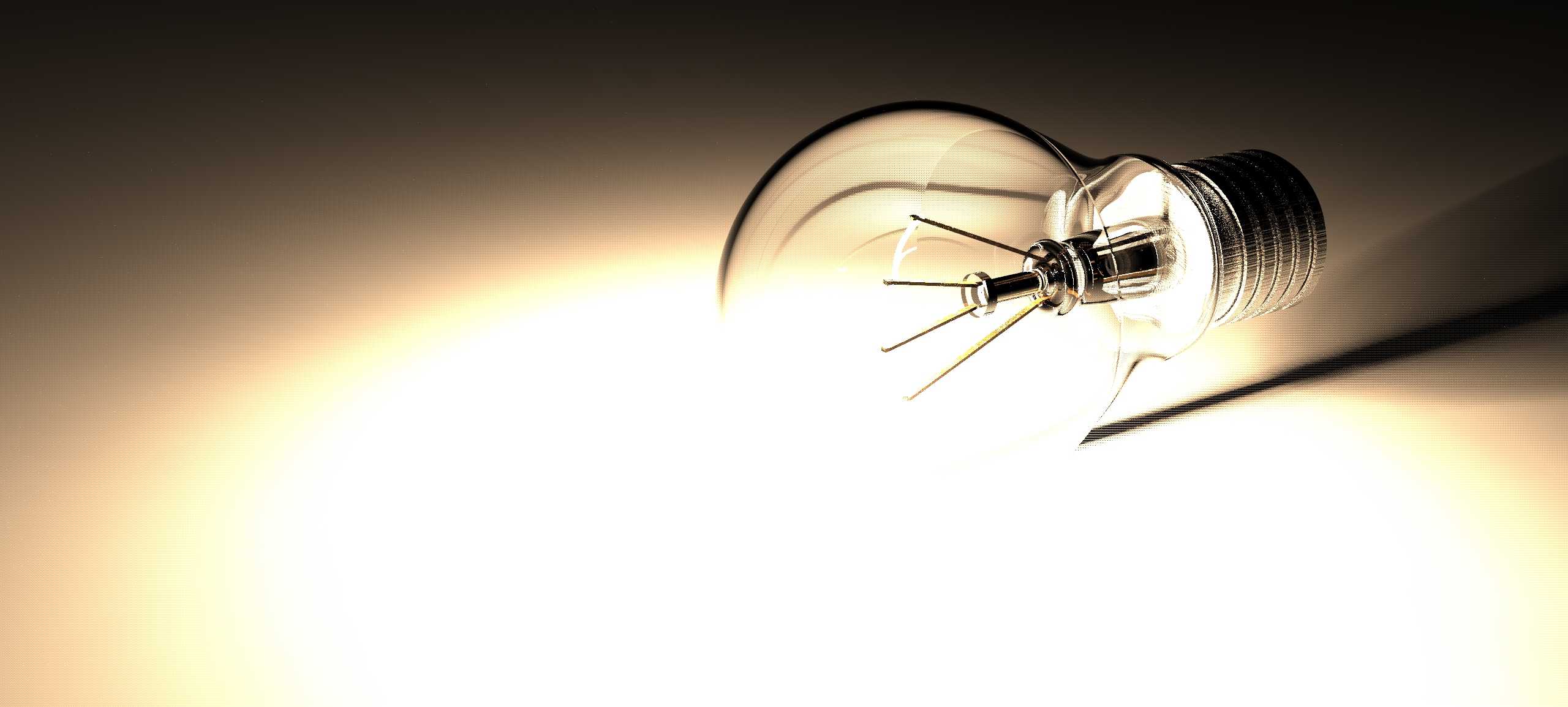

　　确保和灯座中心电极的接触压力足够。玻璃泡壳采用的是A60标准梨形轮廓，最大直径60mm，泡壳总长度从灯头玻璃封接处到泡顶是78mm，泡壳的壁厚均匀控制在0.8mm左右，太薄的话机械强度不足，运输过程中容易受震动开裂，太厚则会增加透光损耗，降低光输出效率，建模时泡壳和金属灯头的封接位置要做0.5mm的叠合结构，模拟实际生产中玻璃与金属的熔封过渡，避免出现结构缝隙。内部的灯丝支撑结构是很多建模者容易简化出错的部分，实际产品里灯丝不是直接悬空架在两根导丝上，而是有三根钼质支撑钩从玻璃芯柱上延伸出来，分别勾住钨丝的不同位置，保证灯丝在受热膨胀、运输震动的情况下不会出现下垂变形，避免灯丝碰到泡壳内壁造成局部过热发黑。

　　芯柱部分的封接结构要做喇叭口造型，和泡壳颈部的内壁贴合，导丝穿过芯柱的位置要做玻璃密封段，防止泡壳内部填充的惰性气体泄漏，导丝和灯头金属部分的连接要做弯折贴合结构，分别连接到螺纹金属壳和尾部中心触点，中间用玻璃绝缘件隔开，避免两极短路。从应用场景来看，这类灯泡除了日常民用照明，还会用在设备状态指示灯、机床局部照明、老旧建筑的复古照明改造场景里，所以建模时除了外观曲面，还要把内部的结构关系做准确，比如灯丝的绕制螺距是0.3mm，灯丝总展开长度控制在合适范围，匹配对应的功率参数，支撑钩的位置要避开灯丝的发光遮挡区域，减少对光线输出的阻挡。很多人做灯泡模型时会把玻璃材质直接设成完全透明，实际生产中泡壳内壁是有一层很薄的消光涂层的，

　　用来柔化灯丝的直射眩光，建模时可以把内壁做一层0.05mm的偏移曲面，对应这个涂层的结构，做渲染或者结构验证的时候更贴近真实产品状态。另外要注意金属灯头和玻璃泡壳的连接位置，有一层粘胶层，建模时要预留0.2mm的环形间隙，模拟粘胶的填充空间，不要让金属件和玻璃件直接硬接触，不然做装配干涉检查的时候会报错，也不符合实际生产的装配工艺。灯丝的定位要保证其发光中心和泡壳的光学中心重合，偏差不能超过2mm，不然配光曲线会出现偏移，用在带反光罩的灯具里时，会直接影响出光角度和照明均匀度。导丝的直径是0.3mm，材质是镀镍铁丝，和钨丝的连接位置要做点焊结构的模拟，不要直接把两个曲面接在一起，要做出焊点的微小凸起，还原真实的连接工艺。整个灯泡的总长度从灯头尾部触点到泡壳顶端是108mm，最大外径60mm，这个尺寸是和市面上绝大多数E27灯座、灯罩的适配边界，做灯具配套设计的时候，只要安装位的空间能容纳这个尺寸边界，就可以实现通用互换，不需要额外做结构修改。
