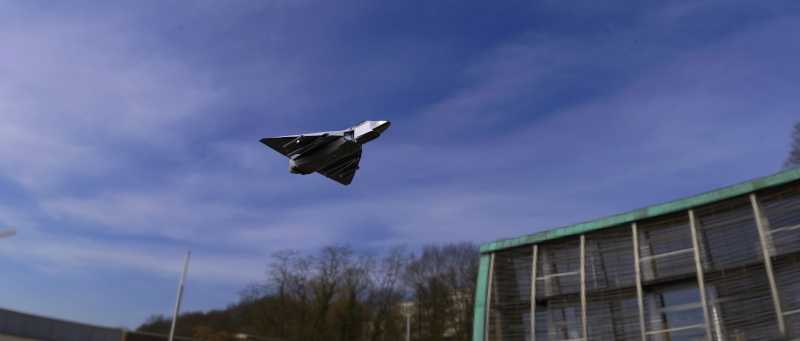

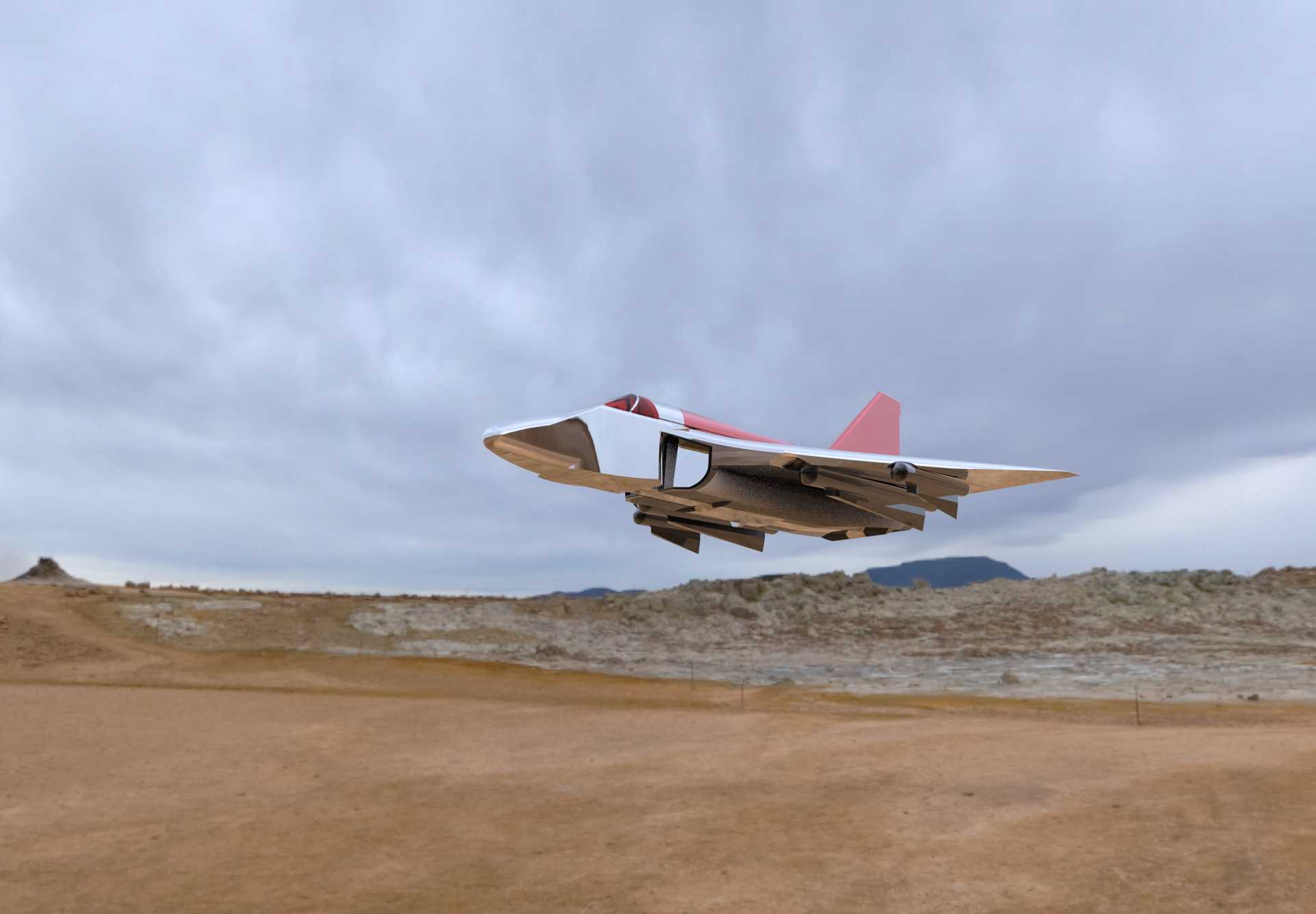

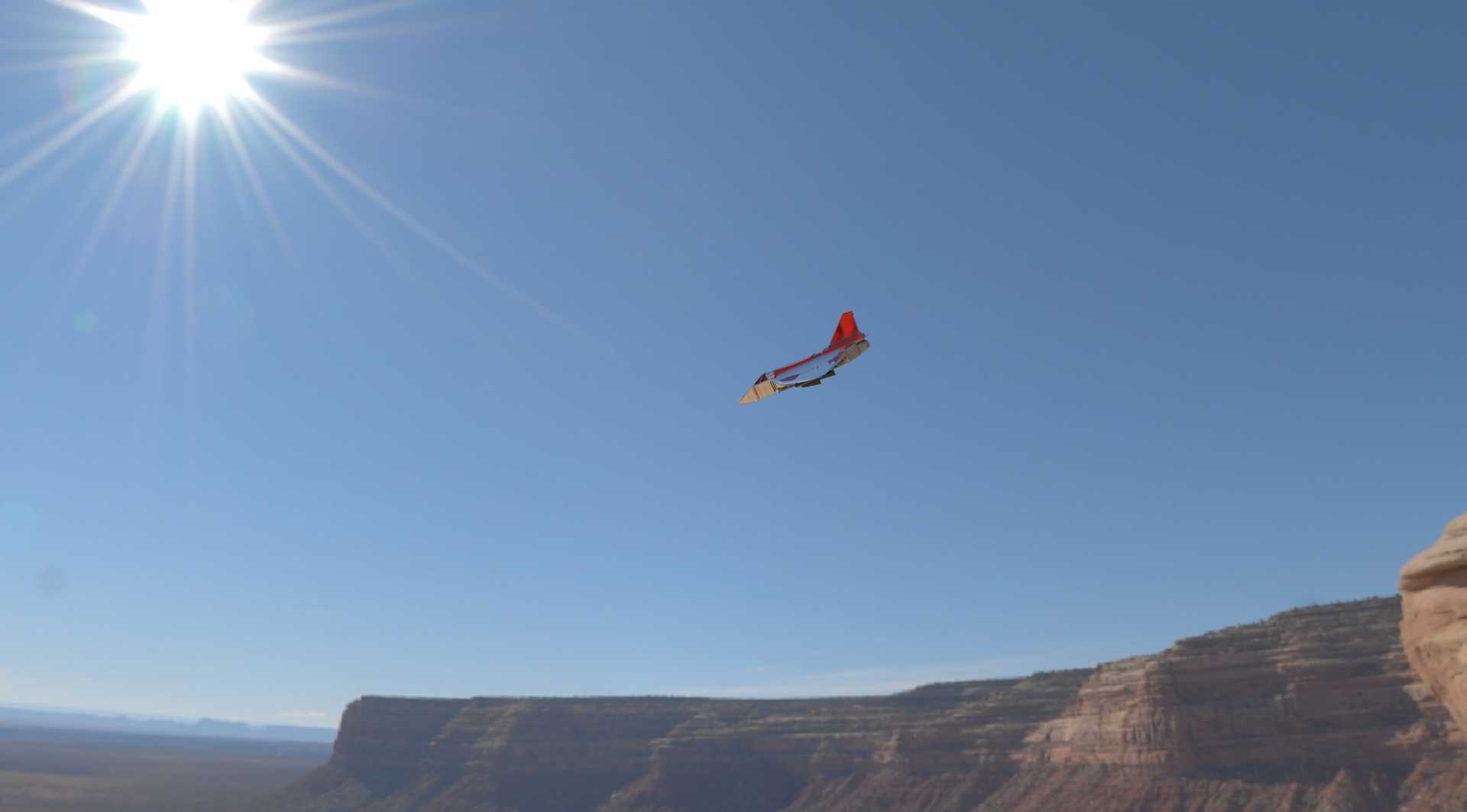

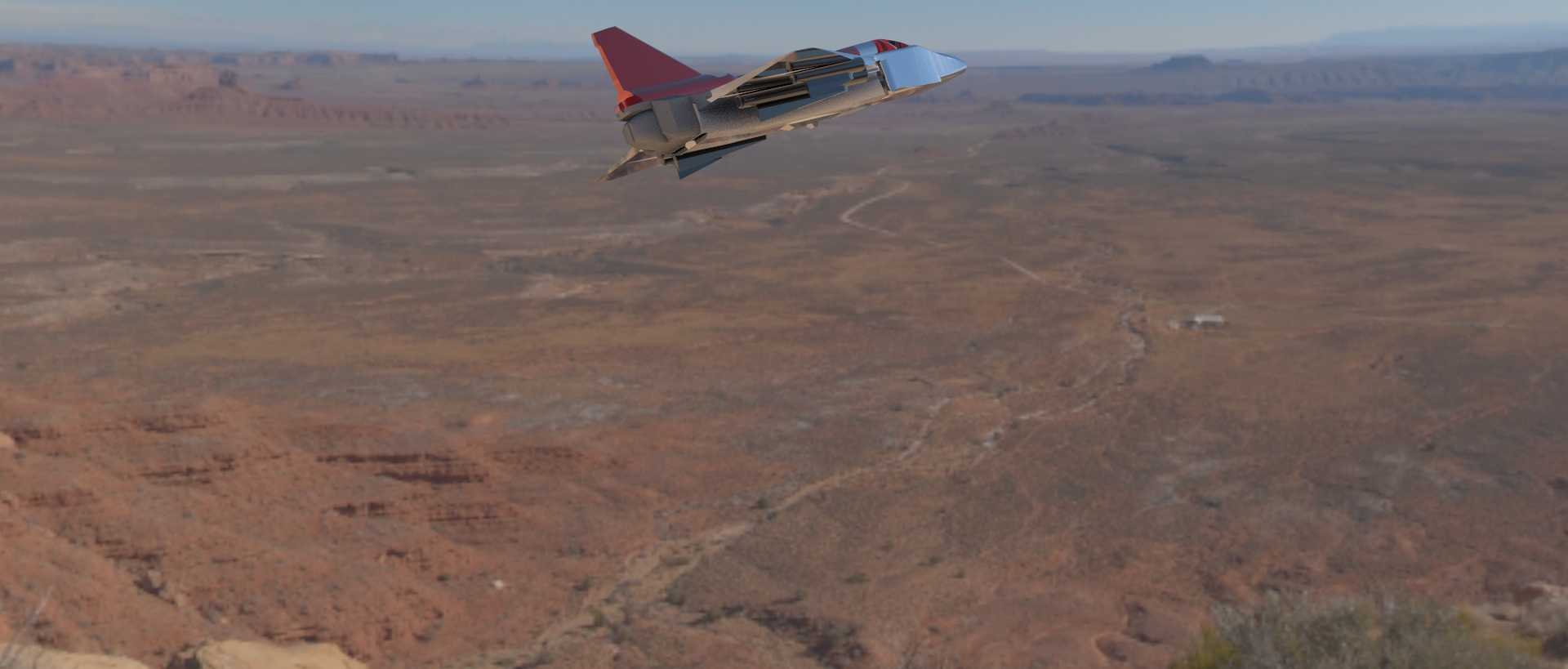

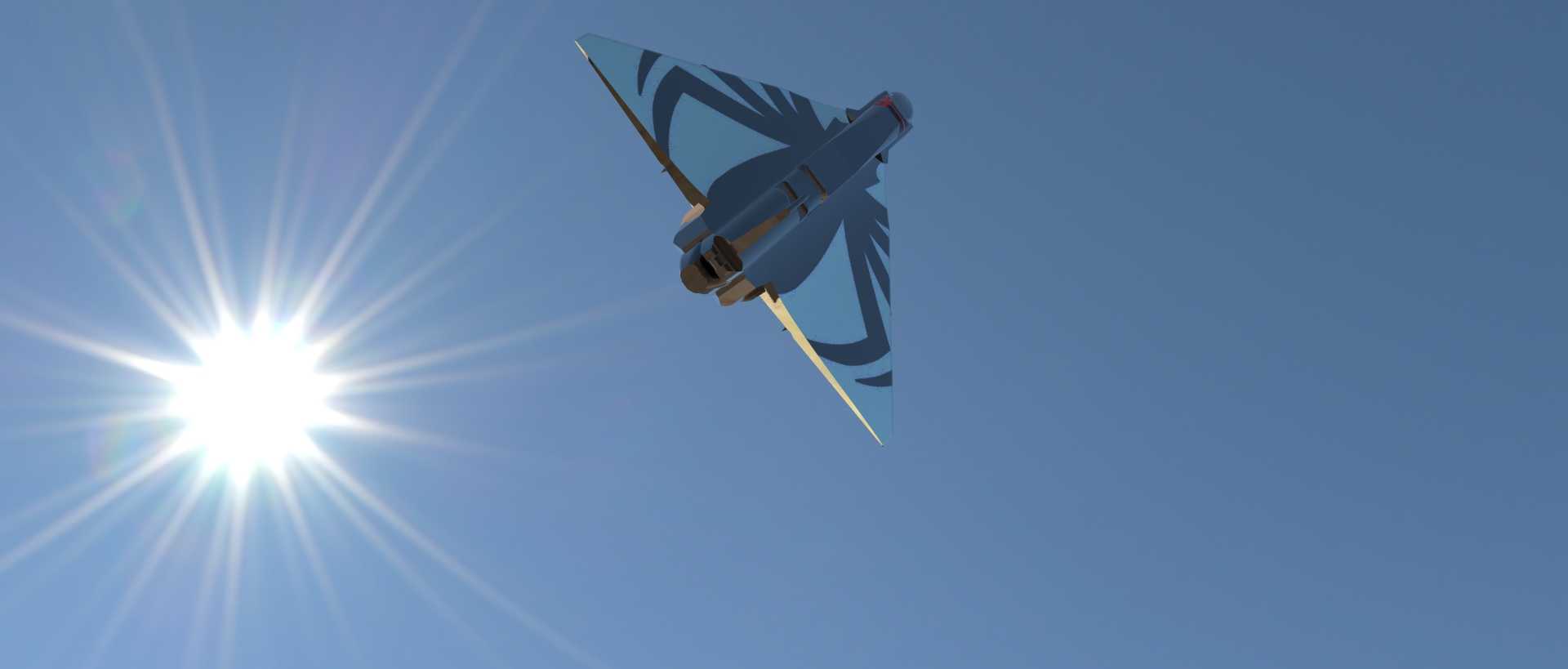

隐身布局有人驾驶歼击机外观结构三维数模

　　该模型还原的是采用翼身融合隐身布局的双发重型歼击机外观结构，在航空装备研发的方案论证阶段，这类高精度外观数模可直接用于气动仿真前置验证、地面展示样机的结构校核，也可作为航电设备外露接口布局的基准参照，适配风洞试验前的初步流场预判、地面维护模拟训练的教具开发场景，区别于内部带承力结构的详细设计数模，该版本聚焦外部气动面与外露功能部件的位置精度，可满足方案迭代阶段快速调整气动参数的需求。从实际用途来看，这类战机主要承担制空权争夺、远程截击、对地精确打击任务，模型还原的外轮廓直接对应真实装备的雷达散射截面控制要求，所有口盖、舵面的接缝位置都做了锯齿化处理的还原，机身侧面的内置弹舱门轮廓、进气道侧壁的附面层隔道结构都按照实机比例复刻，

　　能够直观展示隐身战机的外形设计逻辑，在航空科普场景中，可配合剖面模型展示战机的气动设计特点，在工业设计领域，也可作为同类飞行器外观设计的参考基准。设计思路上，该数模采用自顶向下的骨架建模逻辑，先以基准面勾勒整机的俯视、侧视投影轮廓，确定机头棱线、机翼前缘后掠角、垂尾外倾角度的核心参数，再逐步叠加各个气动面的曲面特征，机翼采用切尖三角翼布局，前缘后掠角控制在42度左右，兼顾高速飞行的减阻需求与亚音速阶段的升力特性，全动垂尾采用大角度外倾设计，既能够在大迎角飞行状态下避开机身涡流的干扰区域，也能通过倾斜角度将入射雷达波反射到非威胁方向，提升隐身性能；机头部分采用菱形截面设计，棱边从雷达罩后端一直延伸到进气道前缘，

　　能够在飞行过程中拉出稳定的脱体涡，给机翼上表面补充气流能量，提升大迎角飞行时的升力系数，同时菱形截面的棱边也符合隐身设计的平行原则，将雷达回波集中到几个固定的非威胁方向。外形尺寸与安装边界方面，模型按照实机1:1比例还原，整机长度约21.9米，翼展约13.5米，机高约5.1米，起落架放下状态的整机高度满足常规机库的净空要求，主起落架轮距约4.5米，适配国内多数军用机场的跑道宽度与停机坪标识尺寸；机翼下表面预留了重载挂点的安装接口位置，可根据任务需求挂载副油箱或外置弹药，机身侧面的内置弹舱深度约0.8米，可容纳中距空空导弹与精确制导炸弹的挂载模型，进气道采用DSI无附面层隔道设计，鼓包曲面与进气道唇口的过渡顺滑，还原了实机减重减阻、

　　降低雷达反射面积的设计特点；尾喷口采用锯齿化边缘设计，与机身尾部的棱线平行，既能够降低后向的雷达散射截面，也能对发动机热喷流形成初步的掺混降温效果，降低红外特征。模型的各个气动舵面都做了独立的特征拆分，包括前缘机动襟翼、后缘升降副翼、全动垂尾、腹鳍等部件，可直接用于飞行动力学仿真的运动副设置，在模拟不同飞行姿态下的舵面偏转效果时，不需要重新拆分几何特征；座舱盖采用整体式水泡型设计，与机身蒙皮的过渡阶差控制在0.5毫米以内，还原了实机降低气动阻力、提升飞行员视野的设计要求，风挡位置的镀膜层特征也做了外观还原，能够直观展示隐身战机座舱盖的隐身处理方式。在实际工程应用中，这类外观数模还可用于机场地面保障设备的适配性验证，比如加油车的加油口位置匹配、挂弹车的举升高度校核、牵引车的牵引接口位置确认，都可以依托该数模做初步的干涉检查，减少后续实机适配阶段的整改工作量；模型的曲面质量达到G2连续要求，可直接导入渲染软件生成不同场景下的展示效果，也可用于3D打印缩比模型的数据源，打印过程中不需要额外修补曲面破洞，各个部件的壁厚预留满足FDM与光固化打印的工艺要求。
