多形态弹簧精密三维结构设计

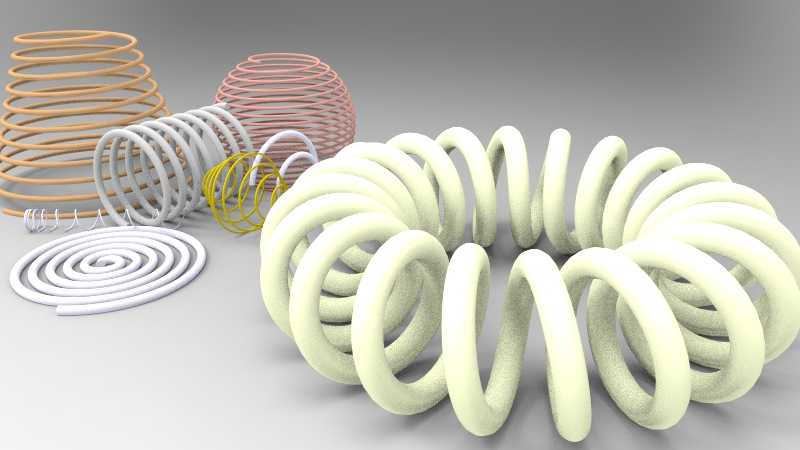

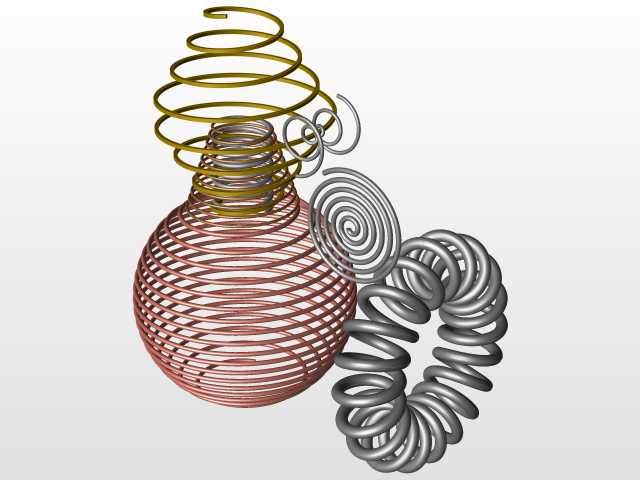

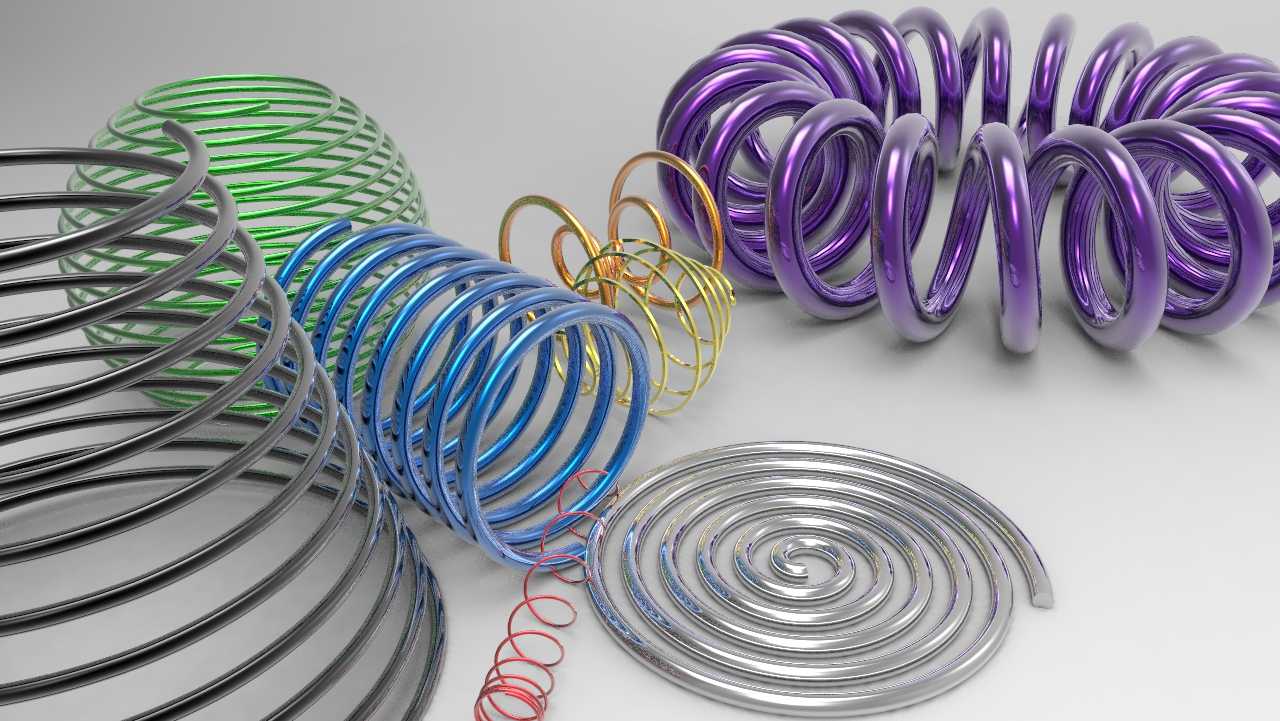

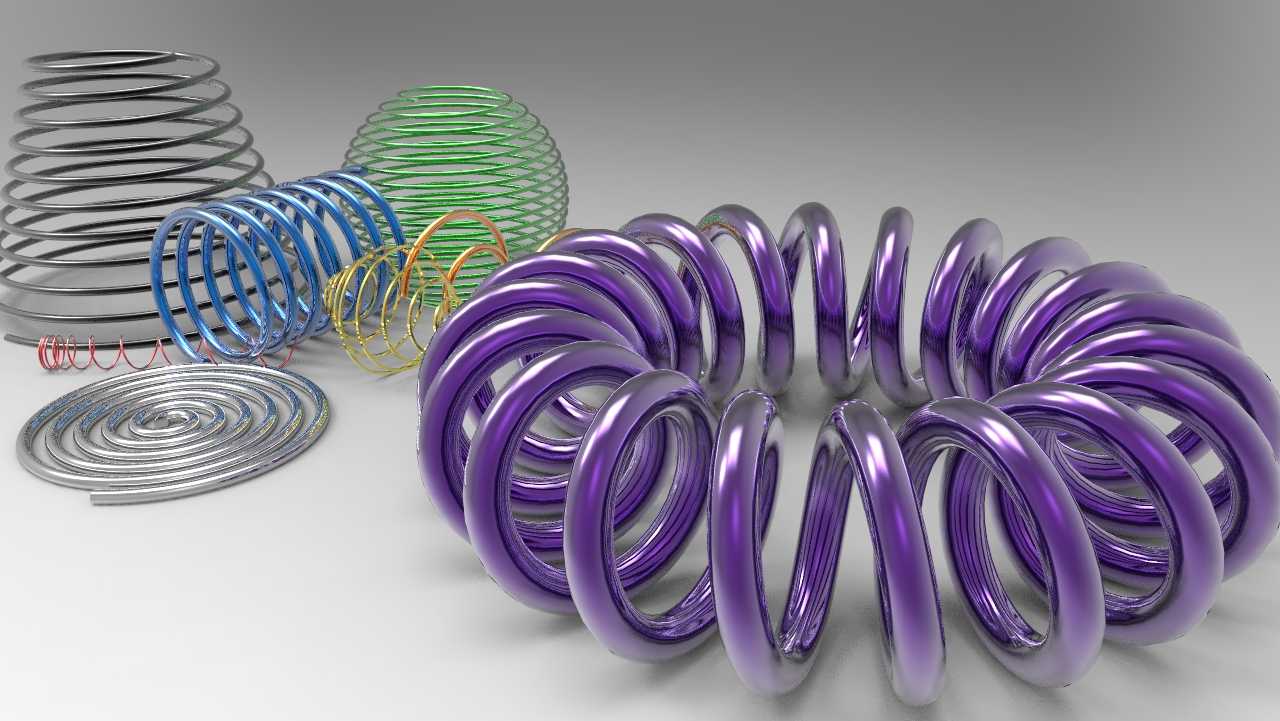

　　本次呈现的多款弹簧结构，覆盖了常规圆柱螺旋压缩弹簧、锥形弹簧、涡卷弹簧、球形镂空弹簧以及非规则弧面异形弹簧等多种构型，可适配不同工况下的弹性储能、缓冲减震、复位驱动、载荷支撑需求。在冲压生产线的模具卸料结构中，圆柱螺旋压缩弹簧是核心弹性元件，安装时需匹配模座内的弹簧安装孔位，其外径需与安装孔保留0.2-0.5mm的单边间隙，避免开合模过程中弹簧与孔壁发生剐蹭磨损，自由长度需根据模具开模行程选定，预压量通常设置为自由长度的10%-15%，保证合模时弹簧不会出现并圈失效，同时提供足够的卸料力将冲压件从凸模上脱离。汽车悬架系统中应用的变径锥形弹簧，相较于等径圆柱弹簧拥有更优的非线性刚度特性，小载荷工况下依靠大圈径部分的变形提供较低刚度，

　　过滤路面细碎颠簸，大载荷冲击时小圈径部分逐步参与承载，刚度快速提升避免悬架击穿，设计时需严格控制各圈的节距与圈径渐变参数，保证刚度曲线与悬架载荷行程匹配，安装时上下端面需贴合弹簧座的定位凸台，径向偏移量不能超过1mm，防止偏载引发的弹簧早期断裂。涡卷弹簧多用于小空间内的复位储能场景，比如卷尺收卷结构、小型断路器操作机构复位、座椅角度调节回位结构，这类弹簧的安装空间通常为环形腔室，设计时需匹配腔室的内外径尺寸，弹簧带材的厚度决定了输出扭矩大小，卷绕圈数需满足工作行程的转角需求，安装时需注意弹簧外端与腔室壁的卡接牢固度，内端与转轴的配合间隙控制在0.1mm以内，避免工作过程中出现打滑失效。球形镂空弹簧属于特殊构型的弹性元件，

　　多用于装饰性弹性接触结构、特殊缓冲场景，其螺旋线沿球面轨迹排布，各个方向的刚度特性趋于一致，可承受多方向的冲击载荷，设计时需保证各圈螺旋线的顺滑过渡，避免出现曲率突变点引发应力集中，安装时通常采用两端球面定位的方式，保证受载时各圈变形均匀。非规则弧面异形弹簧多用于空间受限的特殊设备内部，比如小型医疗器具的弹性夹持结构、精密仪器的减震支撑，这类弹簧没有统一的外形参数标准，完全根据安装空间的边界轮廓进行设计，螺旋线沿预设的空间曲线排布，在保证弹性性能的前提下最大化利用有限安装空间，设计时需逐圈校验弹簧相邻圈的间隙，保证工作行程内不会出现圈间碰擦，同时通过有限元分析校核各段的应力分布，将最大应力控制在材料许用应力的80%以内，

　　保证长期工作的疲劳寿命。所有弹簧的建模过程均严格遵循螺旋线扫掠逻辑，针对不同构型的弹簧建立对应的参数化螺旋线路径，端部并圈磨平的结构按照实际加工工艺进行建模，保证端面的平面度与实际产品一致，相邻工作圈的间隙根据载荷工况设置合理数值，避免出现并圈冲击。不同材质的弹簧对应不同的许用应力范围，碳素弹簧钢适用于常温、常规载荷工况，不锈钢弹簧适用于腐蚀环境、高低温工作场景，设计选型时需根据实际工作环境匹配对应材料参数，建模时可通过参数化调整线径、圈径、节距、有效圈数等参数快速生成适配不同工况的弹簧模型，为后续的整机装配、运动仿真、有限元分析提供准确的模型基础。在装配验证环节，可将弹簧模型导入整机装配体，模拟工作行程内的弹簧变形状态，校验弹簧压缩至最短长度时是否会与周边零部件发生干涉，预压状态下的弹簧力是否满足机构的驱动力需求，对于需要进行动力学仿真的场景，可根据弹簧的刚度曲线设置对应的弹性参数，准确模拟机构工作过程中的弹簧动态响应，为后续的物理样机试制减少试错成本。
