复古轮式小型蒸汽动力装置结构设计

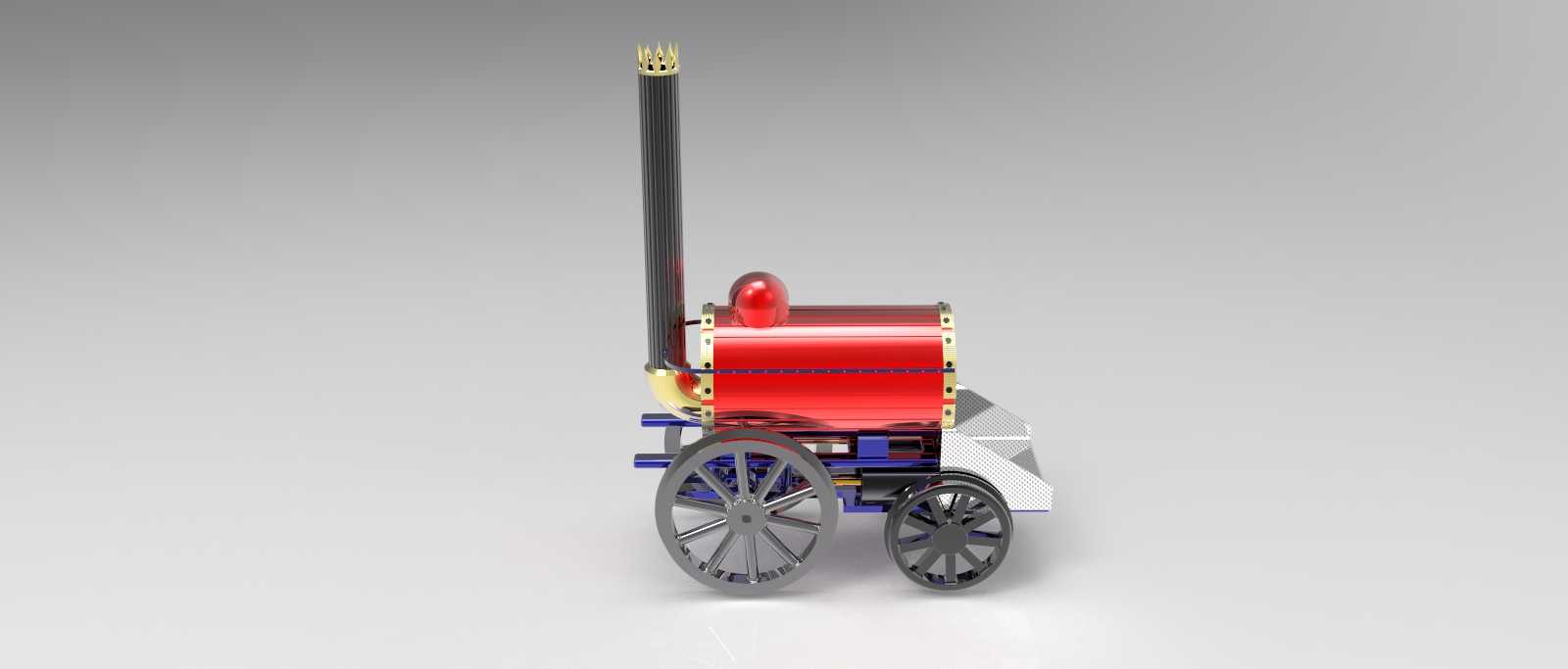

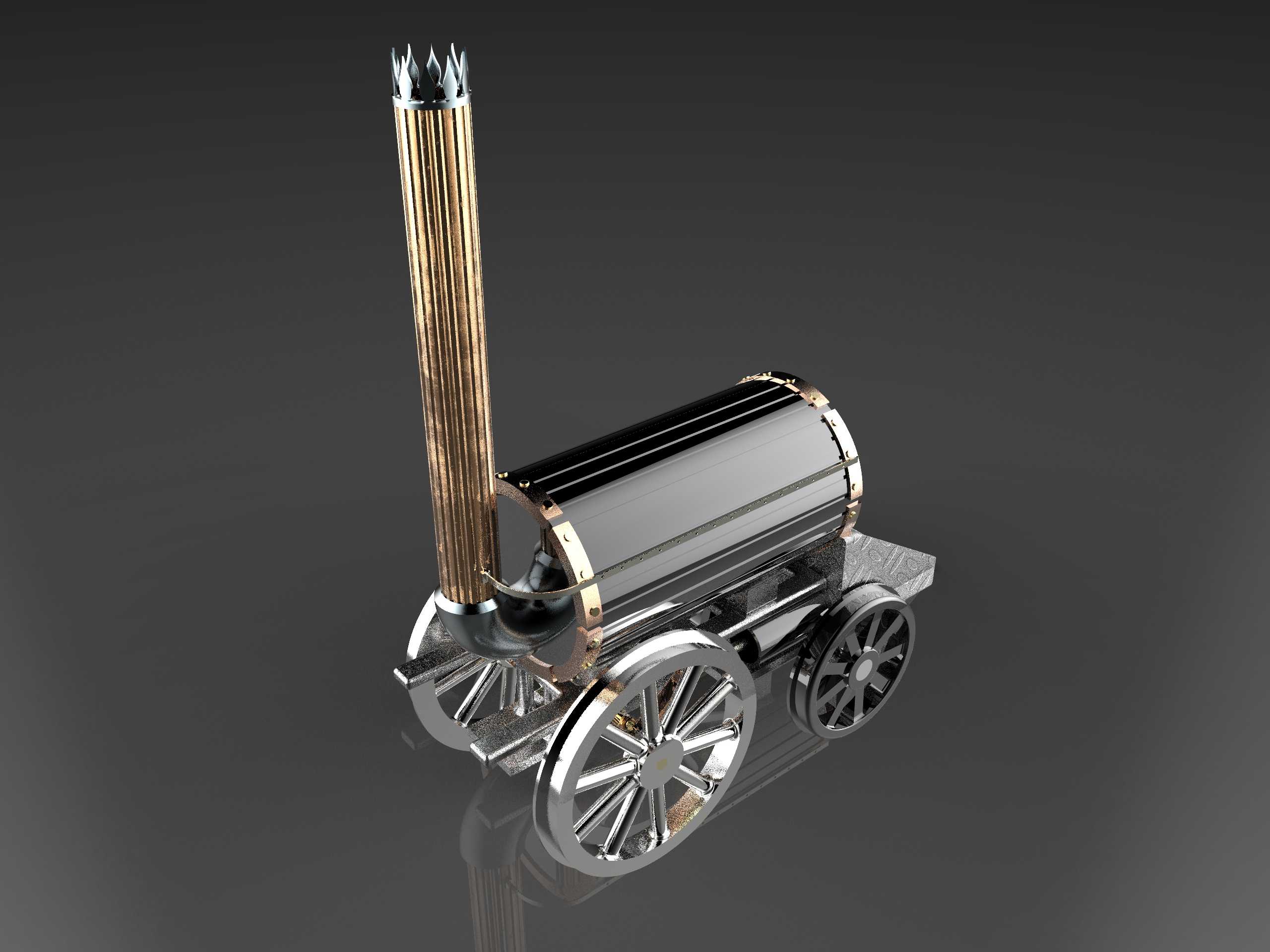

　　这款轮式蒸汽动力装置的设计，最初是面向科普展示场景与小型动力教具需求开发，在工业科普展馆、中小学科创教育场景中，可直观展示外燃式热力循环的完整工作过程，也可作为复古动力装置爱好者的改装参考载体，部分小型文创动力展品也会参考该结构做等比例缩放适配。从功能实现逻辑来看，装置核心采用卧式火管锅炉结构，红色的锅炉筒体作为储水与蒸汽发生腔体，顶部设置的红色凸起为锅炉安全阀安装位，可在腔体内蒸汽压力超过阈值时自动泄压，避免腔体超压出现结构失效；高耸的立式烟囱直接对接锅炉排烟道，可将燃煤产生的烟气顺畅导出，同时利用烟囱的抽力强化锅炉进风，提升燃料燃烧效率。行走部分采用前后轮不等径布局，大直径的辐条式后轮作为主要承重与动力输出轮，

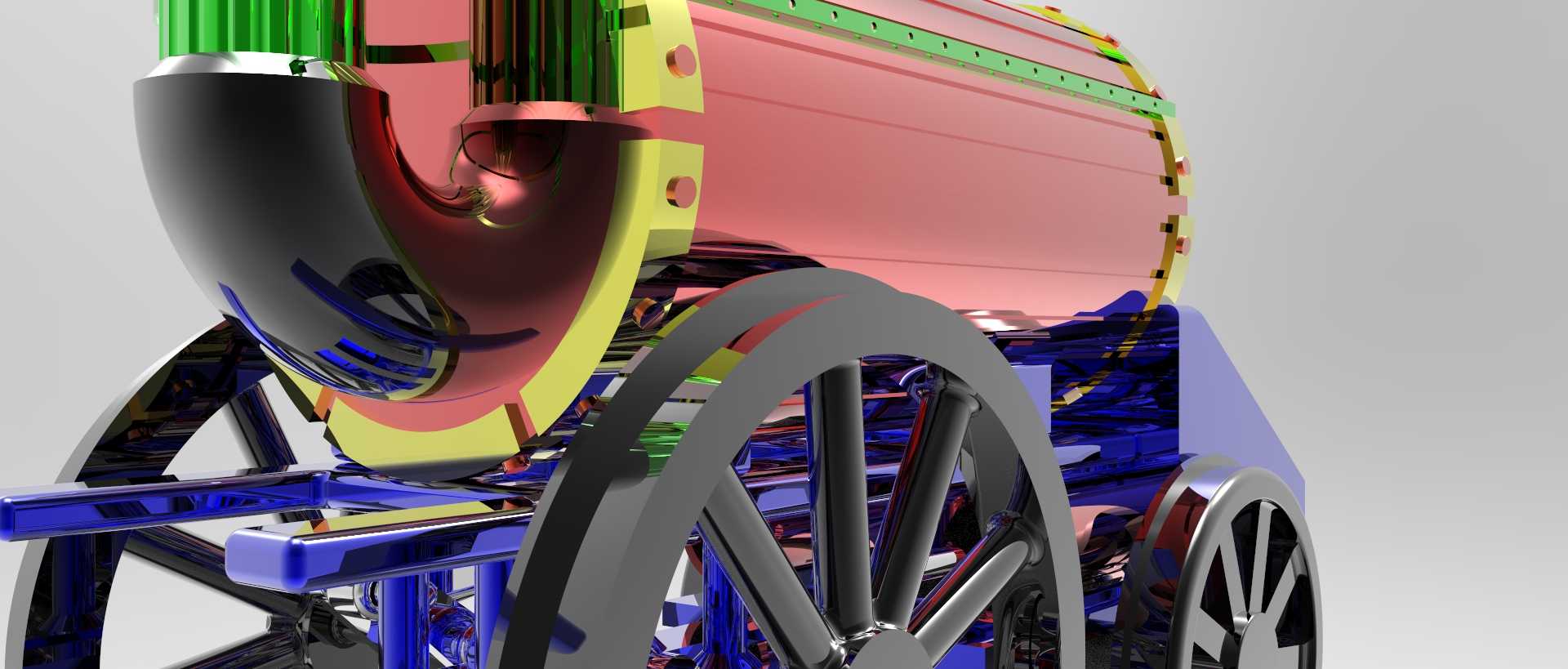

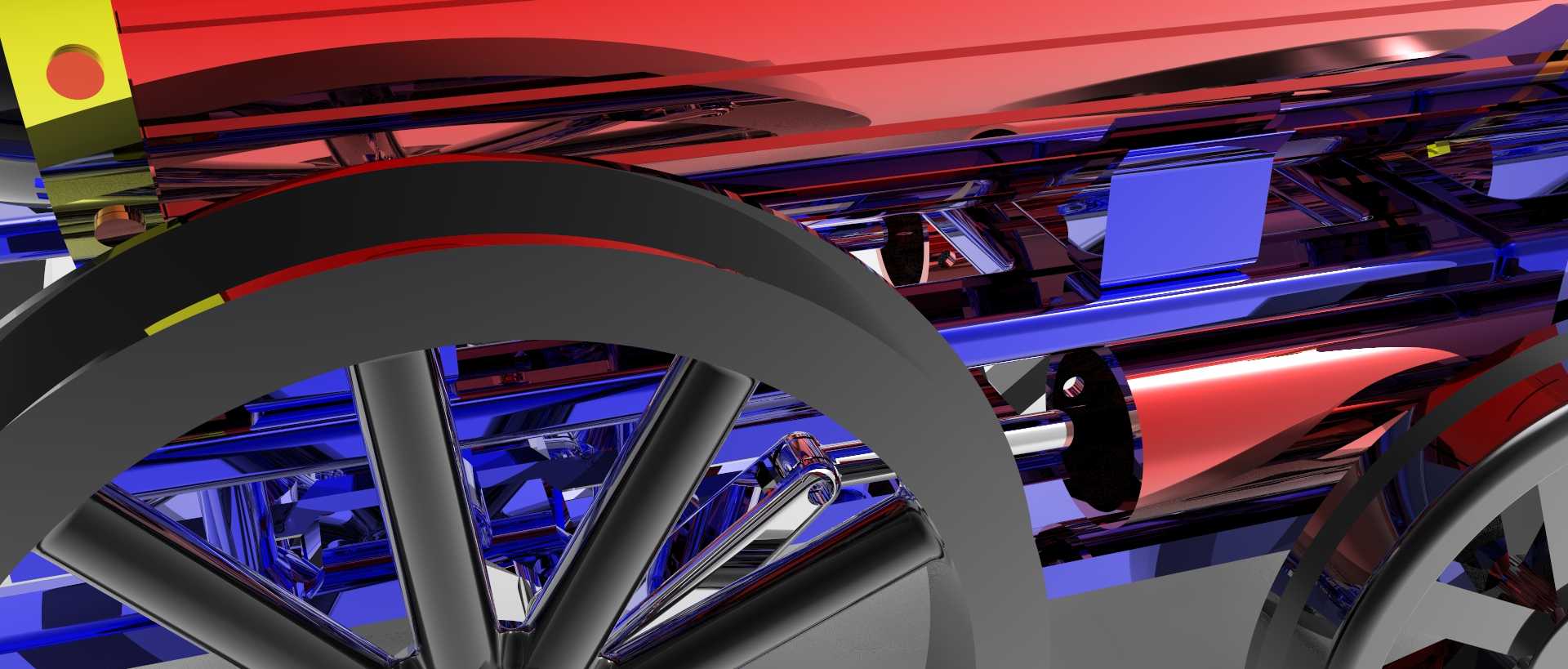

　　小直径前轮承担转向与辅助承重功能，轮组与车架之间采用滑动轴承配合，降低转动过程中的摩擦阻力，车架下部预留了曲柄连杆机构的安装空间，可将锅炉输出的蒸汽活塞往复运动直接转换为轮组的旋转扭矩，不需要额外加装复杂的传动换向结构。设计过程中优先考虑了结构的易拆解性，锅炉筒体与端盖采用法兰螺栓连接，可快速拆开清理内部水垢、更换密封垫片，烟囱与锅炉排烟口采用插接配合，拆卸后可大幅缩小装置的整体收纳尺寸；锅炉外侧的金色固定箍带既承担筒体的结构加强作用，避免长期承压出现筒体变形，也兼顾了复古外观的装饰效果，还原早期蒸汽机车的视觉特征。安装边界方面，装置整体重心落在前后轮轴的中心偏前位置，静止放置时可保持稳定不倾覆，

　　锅炉底部与车架之间预留了12mm的隔热间隙，可填充石棉隔热层，避免锅炉高温直接传递到车架导致轮组轴承润滑脂过早失效；前端的楔形结构为模拟排障器设计，实际结构中可加装小型配重块，进一步调整整机重心位置，避免运行过程中出现翘头问题。蒸汽管路全部布置在锅炉侧面，采用黄铜材质管件，既具备良好的耐热耐压性能，也方便后期维护时更换管路密封件，管路走向避开了轮组的运动干涉区域，转向时前轮不会与管路发生磕碰。不同于大型工业蒸汽设备的复杂管路设计，这款小型装置简化了多级膨胀结构，采用单缸双作用活塞结构，蒸汽从锅炉进入气缸后分别推动活塞两侧做功，结构简单可靠，对加工精度的要求更低，普通的机加工条件即可完成全部零件的加工制作，

　　适合作为机械结构教学的实操案例，让学习者能直观理解热力转换、曲柄连杆传动、承压容器结构设计的相关工程知识。在实际适配场景中，若用于静态展示，可在锅炉内部加装LED灯光模拟燃煤效果，烟囱处加装小型烟雾发生器模拟排烟状态，提升展示的真实感；若用于动态演示，可将锅炉替换为电加热蒸汽发生模块，不需要明火即可产生足够压力的蒸汽驱动轮组运转，适配室内展示的安全要求。
