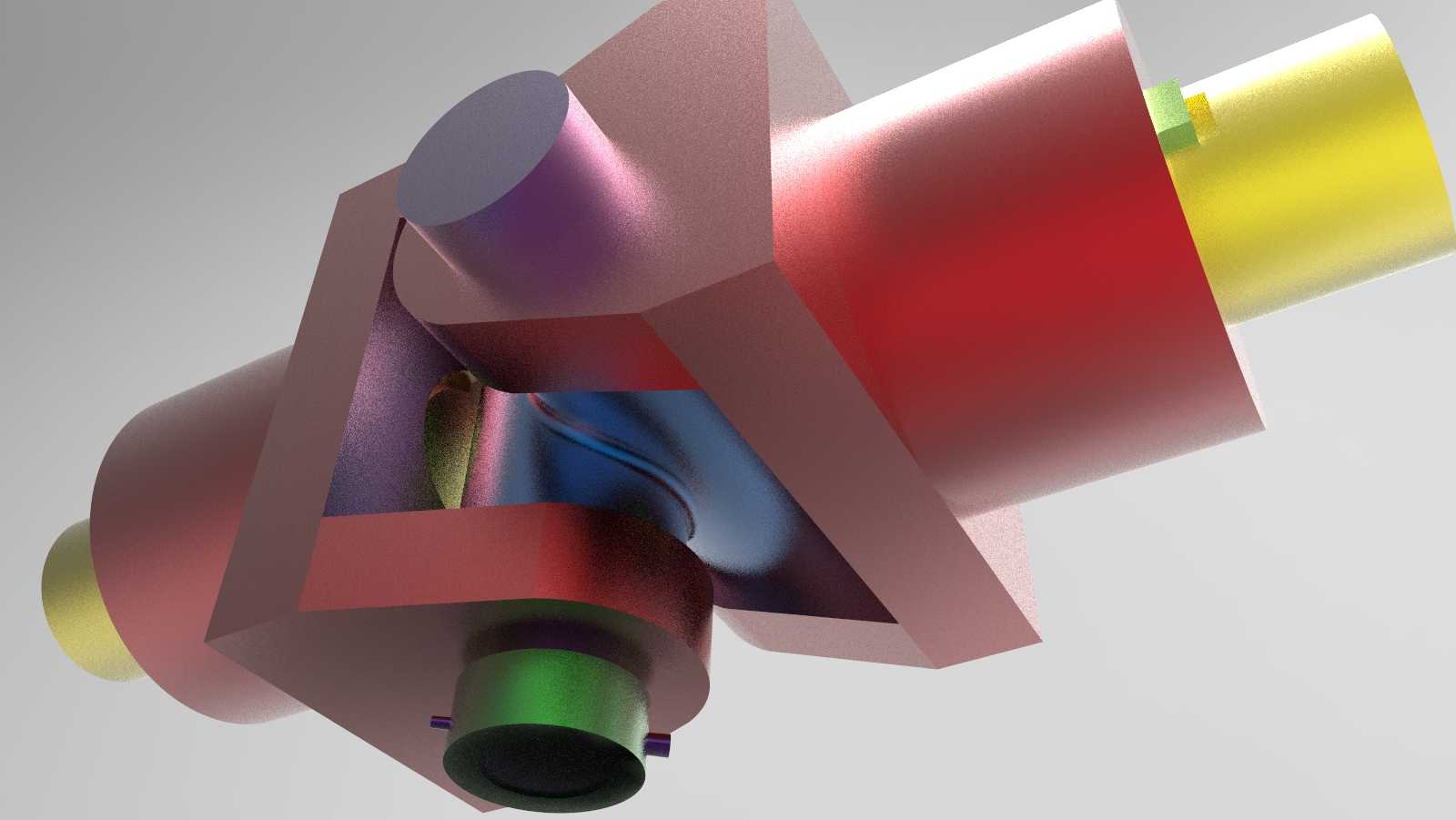

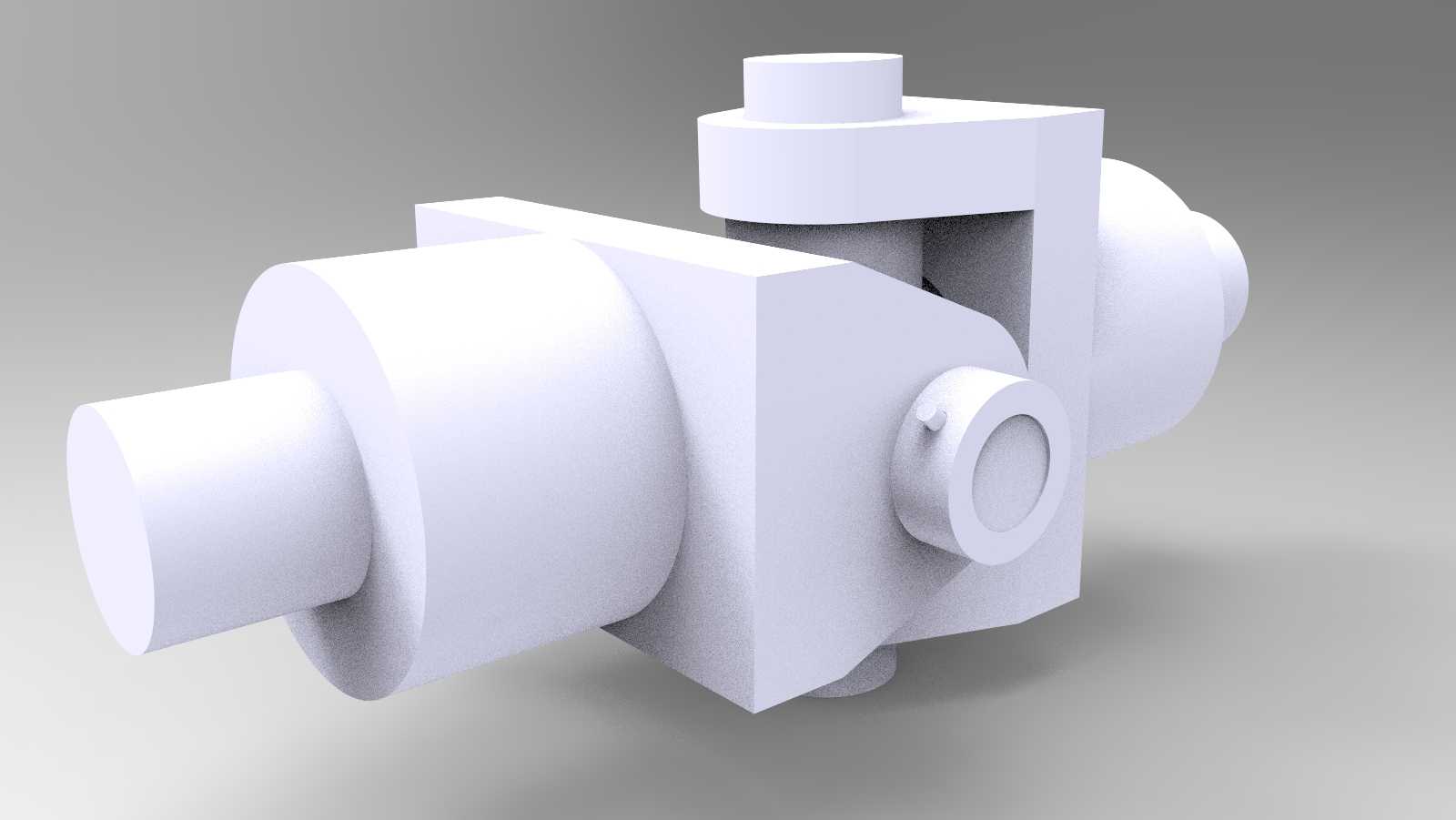

十字轴式万向传动连接结构

　　在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向连接结构是应用范围极广的核心传动部件，从工业生产线的动力传输工位，到行走类机械的底盘传动链路，再到机床设备的进给传动分支，都能见到这类结构的实际应用。它最核心的作用，是在两轴轴线不共线、存在工作角度偏差，或是设备运行过程中两轴相对位置会发生动态变化的工况下，稳定持续地传递旋转扭矩，避免刚性连接因轴线错位产生的附加载荷、轴系憋劲甚至部件断裂问题。

　　从功能特性来看，该结构通过中间十字轴的铰接设计，允许连接的两端轴段在一定角度范围内自由偏摆，单节结构的允许工作偏角通常可以达到15°到25°，如果采用双联布置的形式还能进一步扩大角度补偿范围，同时保证两端轴的旋转运动同步传递，不会出现明显的传动滞后。和刚性联轴器相比，它不需要安装时严格保证两轴的同轴度，大幅降低了装配阶段的对中精度要求，也能抵消设备运行过程中机架形变、部件位移带来的轴线偏移影响，有效延长整个传动链上轴承、轴类零件的使用寿命。

　　设计这类结构的时候，首先要根据传递的额定扭矩、峰值冲击载荷来确定十字轴的轴颈直径、十字体的截面尺寸，轴颈和外接叉架的配合部位通常会设置耐磨衬套或是滚针轴承，降低铰接位置的转动摩擦阻力，同时预留润滑通道保证长期运行的磨损可控。两端的连接叉架分别和主动轴、从动轴做刚性连接，连接形式可以根据安装场景选择法兰对接、花键套接或是轴孔键连接，叉架的开口尺寸要和十字轴的轴颈长度匹配，保证偏摆到最大工作角度时，叉架内侧不会和十字轴本体发生运动干涉。

　　从安装边界来看，这类万向节的径向轮廓尺寸主要由叉架的最大回转直径决定，设计选型时需要预留足够的径向安装空间，避免结构旋转时和周边的机架、护罩等固定部件发生刮碰；轴向尺寸则要结合两端轴的伸入长度、十字轴的铰接中心距确定，当采用带伸缩花键的结构时，还要额外预留轴向窜动的补偿余量，适配传动链路中存在的轴向位移需求。需要注意的是，单节万向节在存在工作夹角的时候，输出轴的转速会产生周期性的波动，夹角越大波动幅度越明显，因此在对转速均匀性要求较高的传动场景中，通常会采用双万向节串联的布置形式，通过合理布置中间轴的角度，抵消两端的转速波动，保证输入输出端的转速同步。

　　实际工程应用中，这类结构的材质选择会根据载荷等级调整，中小载荷工况下叉架和十字轴可以采用中碳钢调质处理，轴颈表面做高频淬火提升耐磨性能；大载荷、冲击载荷较强的工况则会采用合金结构钢锻造加工，经过渗碳淬火处理获得更高的表面硬度和芯部韧性，铰接部位的密封结构也要根据工作环境设计，多粉尘、潮湿的工况下需要加装防尘密封圈，避免杂质进入铰接摩擦面造成异常磨损。日常维护过程中只需要定期通过预留的注油嘴补充润滑脂，检查铰接部位的旷量，当十字轴轴颈磨损量超过设计阈值时及时更换部件，就能保证整个传动结构长期稳定运行。
