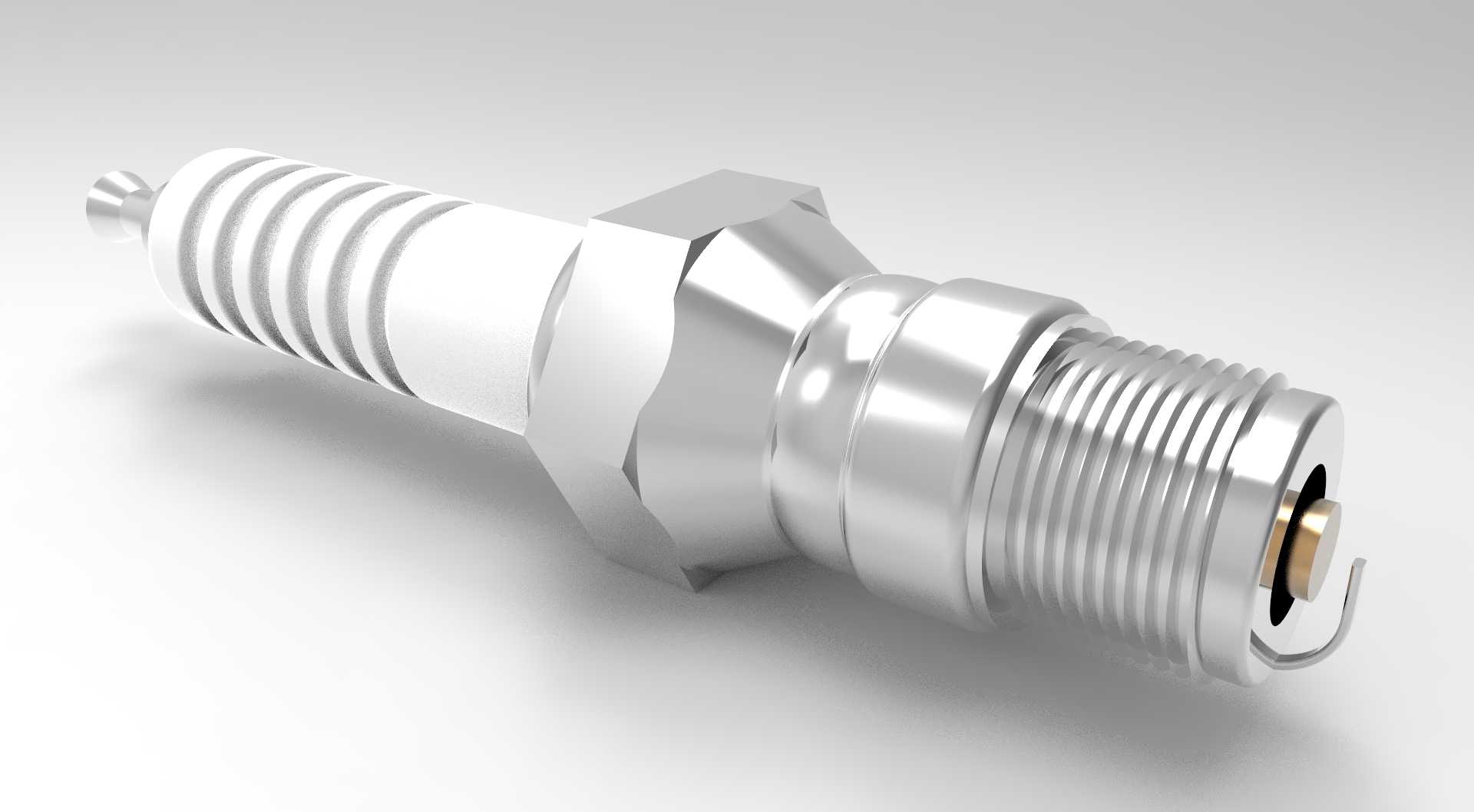

这款火花塞的三维建模完全围绕内燃机点火工况的实际需求搭建,从结构设计到安装边界的还原,都贴合量产零部件的工程实际。先从安装适配维度看,模型完整还原了壳体上的公制安装螺纹段,螺纹的牙型、螺距、有效啮合长度都严格参照通用汽油机的缸盖安装孔标准,配套的六角拧动部位对边尺寸符合常规火花塞套筒的适配范围,建模时特意保留了螺纹收尾处的退刀结构,以及六角与螺纹段之间的密封垫圈安装槽,实际装配时密封垫圈的压缩量控制在0.3-0.5mm区间即可保证缸盖燃烧室的气密性,这部分的结构还原能直接用于装配干涉检查,不用二次修正安装位的尺寸参数。

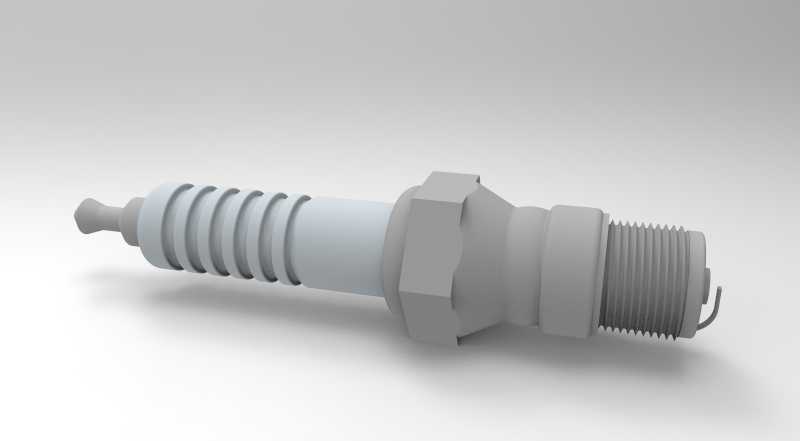

从功能结构拆分来看,模型把火花塞的几个核心功能段做了精准还原:最下端的中心电极与侧电极的间隙控制在量产机型常用的0.7-0.9mm区间,侧电极的折弯角度、与中心电极的对正位置都完全匹配点火能量释放的要求,避免出现点火偏移、电弧拉长的问题;中间段的氧化铝陶瓷绝缘件做了多道伞棱结构,这部分的设计初衷是增加爬电距离,避免缸盖内的高压油气在绝缘件表面形成漏电通路,建模时还原了伞棱的圆弧过渡,没有尖锐棱角,和实际陶瓷件的烧结成型工艺匹配;金属壳体与陶瓷件之间的填充密封层也做了结构体现,这部分是保证火花塞内部气密性、避免高温燃气从壳体与陶瓷的结合面泄漏的关键结构,很多简化模型会忽略这部分,但在做热结构耦合分析时,这部分的材质、尺寸直接影响整体的热传导路径计算结果。
在实际应用场景中,这类火花塞模型可用于多个工程环节:在新机型进气道与燃烧室设计阶段,可直接将数模导入缸盖装配体,检查火花塞电极伸入燃烧室的深度是否合适,避免电极突出过多被气门运动干涉,或是缩进太多导致点火位置偏离混合气最优区域;在做点火系统仿真时,电极的几何形状、间隙尺寸是计算电弧形成、火焰核传播的基础输入参数,精准的模型能大幅提升仿真结果的可信度;在做维修拆装模拟的教学课件时,完整的结构能清晰展示各部件的装配关系,让学员直观理解拧动扭矩、密封垫圈压缩量与安装可靠性的关联。
设计思路上,整个模型采用参数化建模逻辑,所有关键尺寸都设置了可驱动的参数变量,比如调整螺纹规格就能适配不同排量的汽油机缸盖,调整电极间隙就能匹配不同点火能量的高压包,调整陶瓷伞棱的数量就能适配不同增压值的发动机工况,不用重新绘制整体结构,只需要修改对应参数就能快速衍生出不同型号的火花塞模型。建模时特意区分了不同部件的材质分面:金属壳体、电极部分为金属材质面,陶瓷绝缘件为非金属绝缘材质面,内部密封层为耐高温填充材质面,后续做渲染、有限元分析时可以直接赋予对应材质属性,不用再次拆分零件。
从热负荷适配的结构细节来看,模型还原了壳体下部的导热肋条结构,这部分的作用是把电极端吸收的燃烧室热量快速传导到缸盖的冷却水套区域,保证火花塞的工作温度维持在500-700℃的自清洁区间,既不会因为温度过低积碳覆盖电极导致点火失败,也不会因为温度过高出现早燃、电极烧蚀的问题。接线端的结构也做了完整还原,顶部的接线螺母、压线卡簧结构都和实际高压点火线的接头匹配,装配时的插入深度、卡合位置都有明确的结构限位,避免出现高压接线松动、断电缺火的问题。
很多非专业的火花塞模型会把陶瓷段的长度、壳体的螺纹长度做的随意,实际装机时要么出现螺纹啮合长度不足导致缸盖孔滑牙,要么陶瓷段过长顶住缸盖内部的冷却水道,这款模型的所有安装边界尺寸都经过量产件的参数校核,直接用于装配验证不会出现尺寸匹配问题。另外,模型的电极部分做了细微的倒角处理,和实际量产件的电极端头工艺一致,避免尖锐棱角导致的电场集中,影响点火的稳定性。
