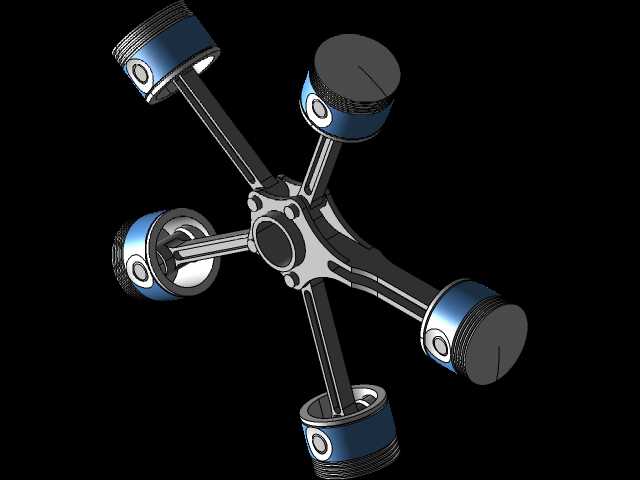

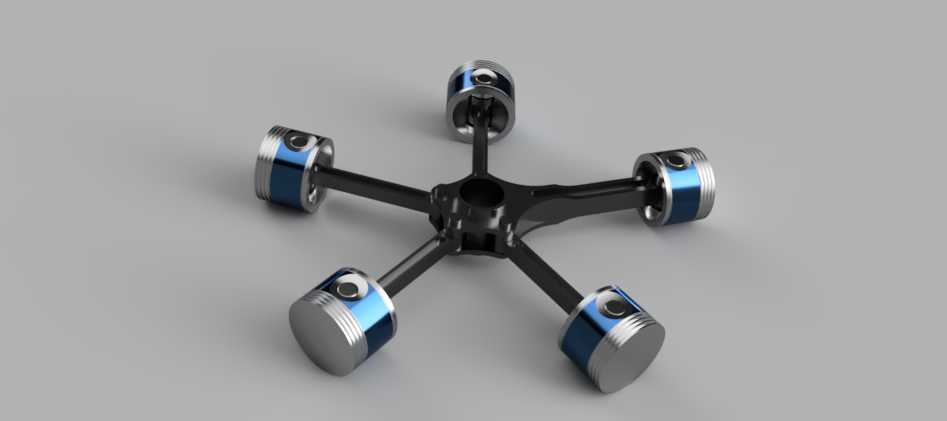

星型布局五缸径向发动机曲柄活塞总成

　　这套径向排布的动力核心结构，最早在航空动力领域得到大规模应用，在燃气轮机成为航空主流动力之前，这类气缸沿曲轴中心向外辐射排布的结构，凭借紧凑的径向尺寸、优异的风冷适配性，成为早期螺旋桨飞行器的核心动力选择，后续也在小型固定动力站、农用机械、特种作业装备的动力单元中得到沿用。不同于直列、V型动力单元的排布逻辑，这套五缸径向结构将所有活塞连杆组件统一铰接在中心曲柄的同一个曲柄销上，整体外轮廓呈现规则的星型辐射形态，曲轴每旋转一周，五个气缸可依次完成做功行程，动力输出的平顺性远优于同缸数的直列排布结构，同时省去了多缸机分列式曲柄销的复杂加工工序，曲轴的整体刚性更易保障。从结构设计逻辑来看，中心曲柄采用单偏心销结构，

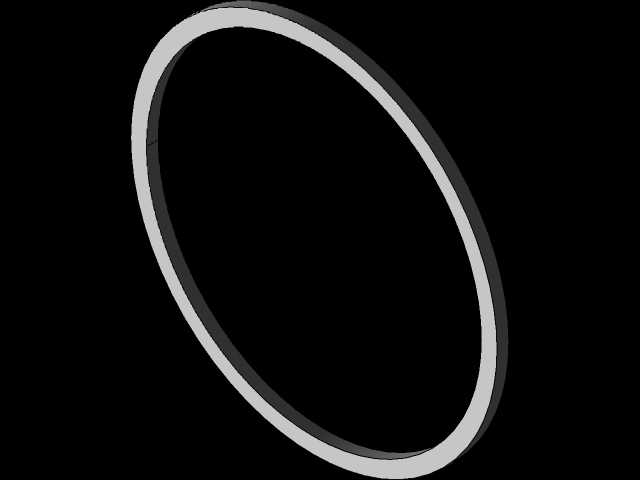

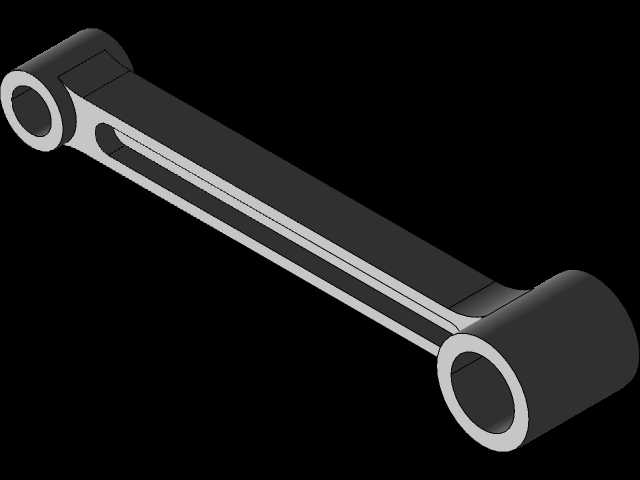

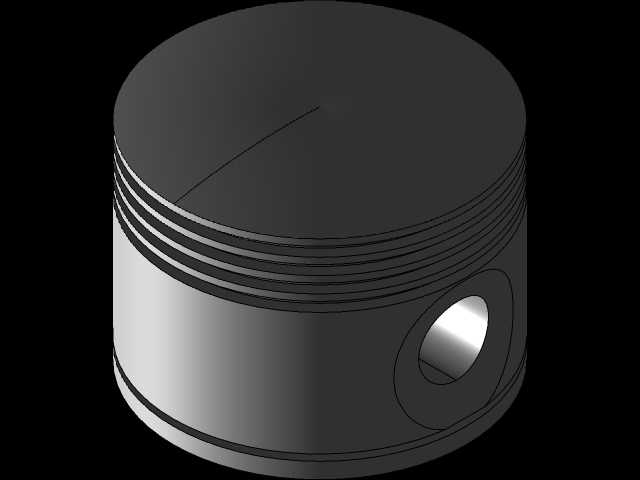

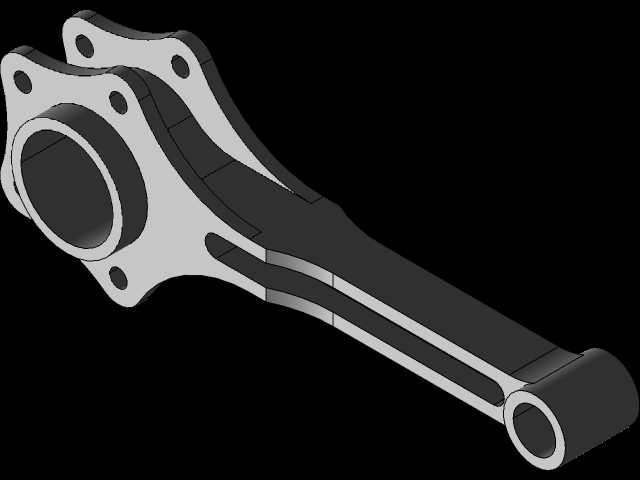

　　所有连杆的大头端通过分片式轴瓦叠合铰接在同一销体上，加工时需要严格控制每片连杆大头的端面平行度，避免叠装后出现轴向卡滞；连杆杆身采用等强度工字型截面，在保证往复运动刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力冲击。活塞组件采用铝合金材质，裙部预留了适配热膨胀的型线修正量，活塞环槽采用两道气环一道油环的常规配置，可适配常规汽油或柴油燃料的燃烧密封需求。安装边界层面，整套结构的径向最大尺寸由活塞外止点位置决定，中心曲轴的轴向尺寸仅需覆盖连杆叠装厚度、前后轴承位以及输出端连接位，轴向安装空间远小于同排量的直列多缸结构，非常适合对径向尺寸不敏感、但轴向安装空间受限的装备布局场景。实际运行过程中，

　　气缸沿圆周均匀排布的特性让整套结构的散热条件更均匀，即便采用风冷方案也能保证各缸工作温度偏差控制在合理区间，不会出现直列结构前后端缸体温差过大导致的磨损不均问题。需要注意的是，这类径向结构的润滑系统设计有别于常规直列动力单元，由于气缸呈放射状分布，部分缸体在运行过程中会处于倒置、侧置状态，需要采用压力润滑与飞溅润滑结合的方案，保证各缸活塞销、连杆小头的润滑介质供给，避免干磨故障。建模过程中需要重点验证曲柄转动过程中各活塞的运动干涉情况，由于所有连杆共用一个曲柄销，连杆摆动角度随曲柄转角变化的规律与分列式曲轴完全不同，需要逐点校核连杆与相邻缸体、相邻连杆之间的最小间隙，尤其是活塞到达上止点位置时，连杆大头的侧摆空间是否充足，

　　避免运行过程中出现运动干涉。另外，整套结构的动平衡校准也有特殊要求，由于五个活塞沿圆周均匀分布，一阶往复惯性力可通过结构自身排布实现大部分自平衡，仅需在曲轴前后端配置适当的平衡块抵消剩余不平衡量，无需像直列三缸机那样配置额外的平衡轴，整体结构的复杂度反而更低。在实际选型适配中，这类径向动力单元非常适合小型通航飞行器、无人靶机、小型应急发电机组这类对动力单元轴向长度有严格限制的场景，搭配风冷系统可省去复杂的水冷管路布置，整体维护难度更低，在极端环境下的运行可靠性更有保障。
