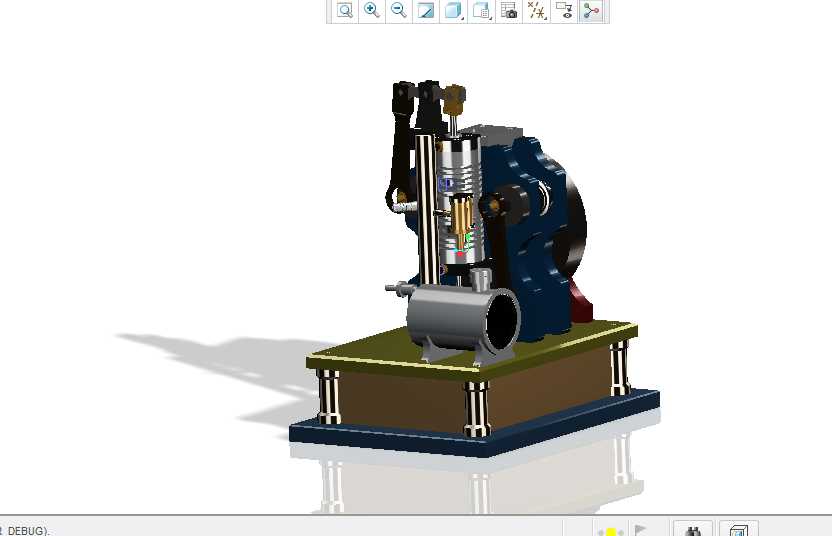

立式单缸二冲程动力装置结构设计

　　这套立式单缸二冲程动力结构，在小型通用动力场景里的适配性非常突出，从便携发电机组、园林植保机械到小型航模、教学演示台架都能找到对应的应用落点，核心是依托二冲程结构的做功频率优势，在同等排量下能输出更紧凑的动力包，省去了四冲程结构复杂的配气机构冗余，整体体积控制更适合对安装空间有严格限制的小型设备场景。

　　从实际功能逻辑来看，这套结构的做功循环完全贴合二冲程的工作特性，活塞在上下往复的两个行程内就完成进气、压缩、做功、排气的完整循环，扫气通道直接集成在缸体侧壁，不需要额外的顶置凸轮轴、气门摇臂等配气零件，运动部件的数量比同排量四冲程结构减少近四成，日常运行的故障点也随之降低，非常适合在缺乏专业维护条件的户外作业场景下长期使用。缸体侧置的散热鳍片顺着气流方向排布，在设备搭载行进的过程中就能形成自然对流散热，不需要额外加装冷却管路与散热风扇，进一步压缩了整体结构的占用空间。

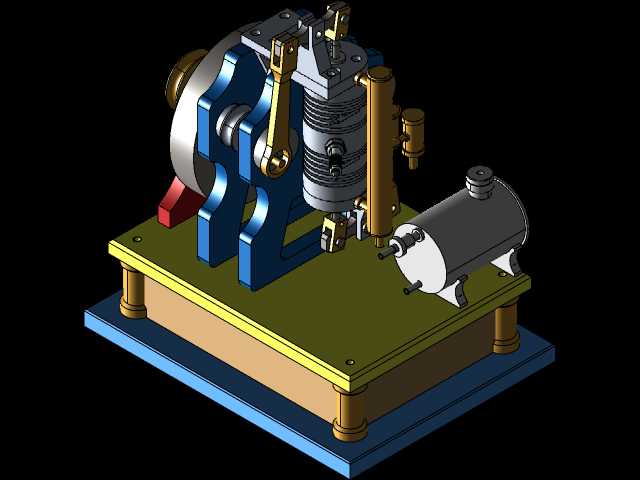

　　设计过程中首先锚定的是安装边界的适配性，底部的安装基座采用双层隔振结构，下层是带安装孔的金属底板，上层通过四根等高的支撑立柱连接缸体固定平台，立柱与平台、底板的连接位置都做了沉台定位，装配时不需要额外找正就能保证缸体轴线与安装基面的垂直度，避免长期运行出现活塞偏磨的问题。基座的安装孔位按照通用小型动力的标准孔距设计，能够直接替换市面上同功率段的多数小型二冲程动力单元，不需要对搭载设备的安装机架做二次改孔加工，大幅降低了设备迭代的适配成本。

　　从结构细节来看，缸头位置的火花塞安装孔做了内凹的密封沉台，配合铜质密封垫圈能够保证高压燃气的密封性能，避免长期高负荷运行出现漏气泄压的问题。侧置的化油器安装接口与缸体的进气道直接连通，进气道的走向顺着活塞下行的扫气方向做了圆弧过渡，能够减少进气阻力，提升油气混合的充量效率。曲轴输出端从缸体侧方伸出，输出轴的轴径按照通用平键连接标准设计，能够直接匹配皮带轮、链轮等不同的传动部件，适配不同设备的动力传输需求。油箱的安装位直接集成在缸体侧方的支架上，不需要额外搭建固定结构，油路从油箱直接接入化油器，缩短了油路长度，减少了低温环境下油路气阻的发生概率。

　　在运动部件的设计上，活塞的环槽采用两道气环加一道油环的配置，既能够保证缸内的密封性能，又能合理控制活塞与缸壁的摩擦阻力，活塞销采用全浮式设计，在运行过程中能够在活塞销座与连杆小头之间自由转动，均匀磨损接触面，延长部件的使用寿命。连杆大头采用剖分式结构，装配时能够直接包覆在曲轴曲柄销上，配合轴瓦能够减少转动过程中的摩擦损耗，曲轴的平衡块按照活塞连杆组的往复质量做了匹配配重，运行时能够抵消大部分一阶往复惯性力，降低整机的振动幅度，减少对搭载设备的振动冲击。

　　这套结构的外形尺寸控制非常紧凑，整体高度控制在适配小型便携设备的范围内，最大宽度不超过基座的横向边界，安装时不需要预留额外的侧面操作空间，缸体的突出部件都做了圆角过渡，避免安装过程中出现磕碰划伤的问题。排气口的位置朝向侧下方，排出的废气不会直吹到设备的其他部件或者操作人员，符合小型动力设备的安全设计要求。启动结构的接口预留于缸体顶部，能够适配手拉启动或者电启动两种不同的启动方式，用户可以根据自身的使用需求灵活选配，不需要对缸体结构做二次修改。

　　从实际使用的角度出发，这套结构的维护门槛很低，日常只需要定期清理散热鳍片间的积尘、检查火花塞的点火间隙、更换燃油配比的润滑油就能保证长期稳定运行，不需要复杂的配气间隙调整等专业维护操作，非常适合非专业机械背景的终端用户使用。在教学场景中，这套外露的结构能够非常直观地展示二冲程发动机的完整工作过程，活塞的往复运动、曲轴的转动、扫气排气的过程都能直接观察到，比封闭外壳的成品发动机更适合作为机械原理教学的演示模型，帮助学习者快速理解内燃机的基本工作逻辑。
