克劳辛1301车床主轴卡盘挡止组件

　　在普通车床的日常加工作业场景中，主轴卡盘的可靠锁紧是保障回转加工精度、避免工件飞出风险的核心环节，这套适配克劳辛1301型号车床的主轴卡盘挡止组件，正是针对该型号车床1-3/8英寸规格主轴孔的锁紧需求设计的专用配套部件。从实际机加工车间的使用反馈来看，不少同型号老旧车床的原厂卡盘挡止部件经过长期反复锁紧、拆卸的疲劳损耗后，会出现螺纹滑牙、压紧端面磨损不均的问题，直接导致卡盘锁紧后存在径向窜动间隙，加工棒料、盘类零件时容易出现振纹、同轴度超差的情况，严重时还会因为卡盘夹持力不足引发生产安全隐患，这套组件的设计就是为了替换损耗的原厂部件，恢复车床主轴端的卡盘锁紧可靠性。

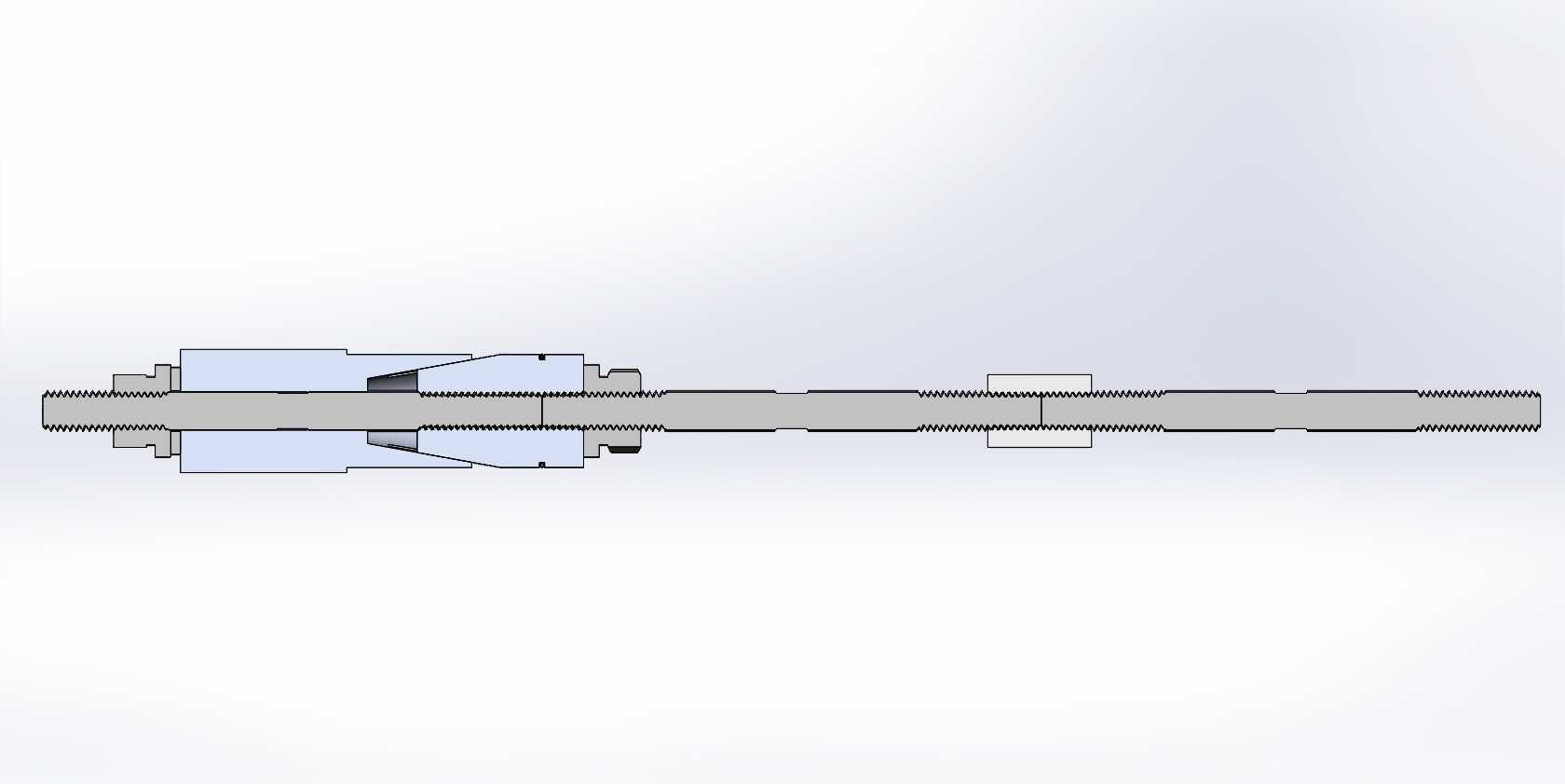

　　整套组件采用同轴串联的装配结构，核心功能部件包含1/2规格的压紧杆、配套锁紧螺母以及两端的定位挡接结构，压紧杆整体为长轴类结构，杆身根据装配需求分段加工了不同螺距的外螺纹段，中间位置的六角结构是装配时的施力位，方便操作人员使用扳手拧动杆件调整轴向压紧行程，避免光杆结构无法施加锁紧扭矩的问题。两端的螺纹段分别对应卡盘侧的连接位和主轴孔端的锁紧位，杆身的光轴段与主轴孔内壁保持小间隙配合，装配时可以顺着主轴孔顺畅穿入，不会出现卡滞、偏斜的情况。配套的锁紧螺母采用外六角结构，内螺纹与压紧杆的螺纹段精度匹配，螺母的压紧端面加工有平整的贴合面，拧紧时可以均匀压靠在主轴孔的端面上，不会因为端面倾斜导致压紧力偏载。

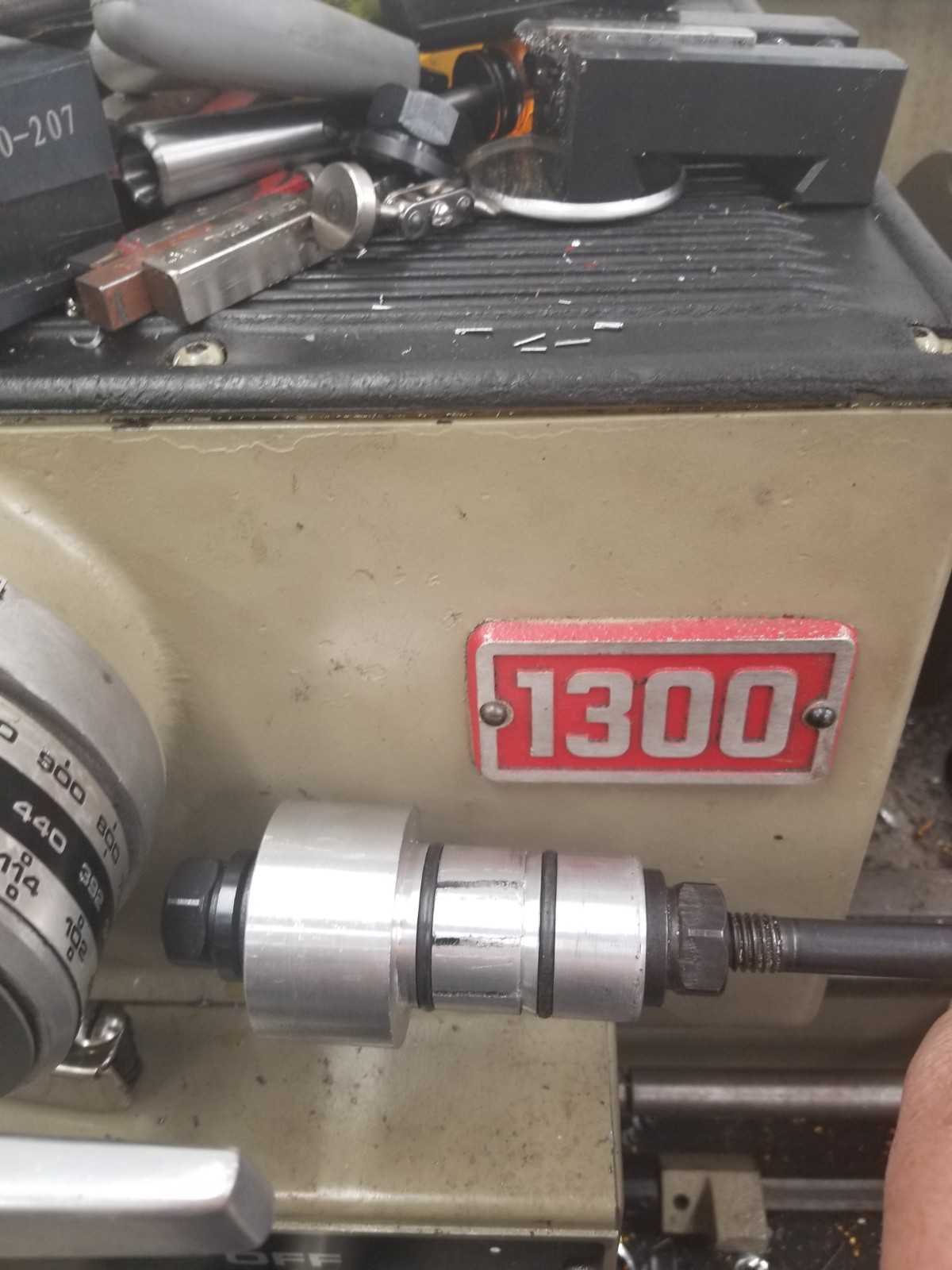

　　从设计思路上看，这套组件没有采用复杂的快换或者自动锁紧结构，完全贴合普通卧式车床手动操作的使用习惯，所有受力部位都做了应力分散处理：压紧杆的螺纹收尾处加工了退刀槽，避免螺纹根部应力集中导致杆件受拉断裂；螺母的边角做了小倒角处理，既避免装配时划伤操作人员手部，也能减少边角磕碰导致的螺纹变形。安装边界完全匹配克劳辛1301车床的主轴参数，适配的主轴孔直径为1-3/8英寸，压紧杆的有效行程可以覆盖常规卡盘的锁紧调整范围，装配时不需要对车床主轴端做任何二次加工，只需要将杆件从主轴孔对应位置穿入，依次套入挡接部件、拧上锁紧螺母，调整到合适的压紧行程后拧紧螺母，即可实现卡盘的轴向挡止定位，限制卡盘在主轴回转过程中的轴向窜动。

　　在实际加工场景中，这套组件不仅能在卡盘装夹工件时提供可靠的轴向挡止力，在进行主轴端的维护作业时，也可以通过调整压紧杆的伸出长度，临时固定主轴的回转位置，方便操作人员拆卸卡盘、更换主轴轴承等作业，不需要额外制作主轴锁止工装。从结构强度的角度考量，杆件的材质选用常规的中碳钢调制处理，螺纹部位经过淬火处理提升耐磨性，长期反复松紧也不会出现螺纹过早磨损的问题，两端的挡接端面经过磨削加工，平面度控制在合理范围内，锁紧后可以保证挡止面与主轴轴线的垂直度，避免因为端面倾斜导致卡盘装夹后出现轴线偏斜的问题。

　　不少车间的维修人员在替换这类老旧部件时，经常会遇到自制件尺寸匹配度差、螺纹精度不足导致锁紧失效的问题，这套组件的所有配合尺寸都严格按照原厂车床的主轴参数测绘设计，螺纹公差、杆件直径、螺母的对边尺寸都和原厂部件保持一致，替换时可以直接装配，不需要额外修配。在进行重切削加工作业时，比如大进给量车削钢件外圆、强力切槽等工序，主轴会承受较大的轴向切削力，这套挡止组件可以将卡盘受到的轴向力直接传递到主轴箱体的端面上，避免卡盘连接螺栓单独承受轴向载荷，有效延长卡盘连接部件的使用寿命，减少设备故障停机的时间。日常维护时只需要定期在螺纹部位涂抹少量润滑脂，避免螺纹锈蚀导致拆卸困难，即可长期保持可靠的锁紧性能，不需要复杂的维护保养流程，非常适合单机作业的小型加工车间使用。
