在小批量零件加工、工装快速调试、实验室试样装夹这类不需要大夹紧力、需要频繁手动拆装的作业场景里,这类手拧模座是非常实用的配套构件,它不需要额外借助扳手等工具,操作人员徒手就能完成模座的锁紧与松脱动作,能大幅缩短换型、装夹的辅助时间,尤其适配多品种小批量的柔性生产工位,以及设备调试阶段的临时装夹需求。

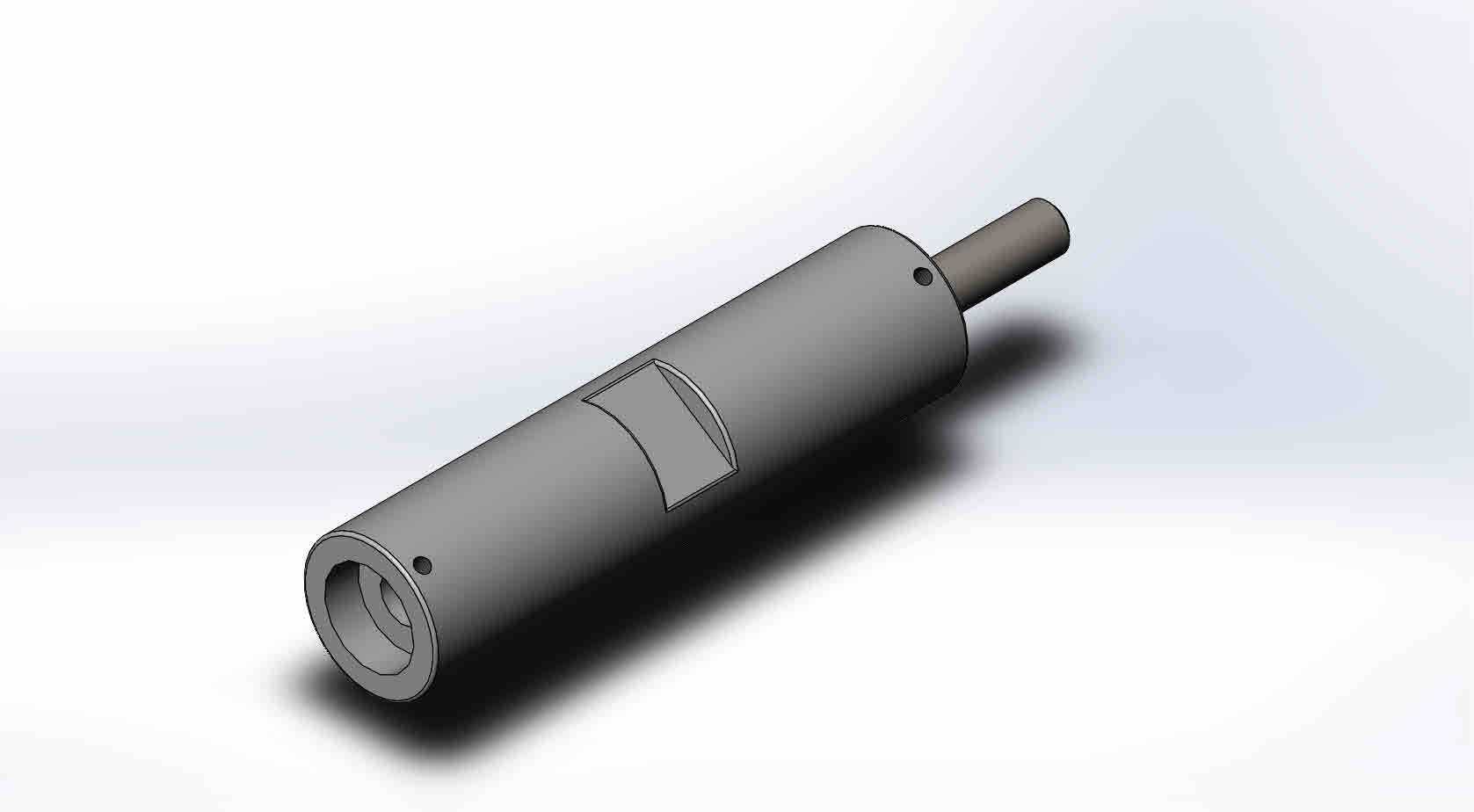

从功能特性来看,这个构件的核心作用是作为小型模具、检测探头或者小型加工头的承载基体,一端的内孔结构用来安装固定工作端部件,筒身侧面的两个径向小孔是锁紧定位孔,装入工作部件后可以穿入紧定螺钉,防止工作部件在作业过程中出现周向转动或者轴向窜动;筒身中部铣出的平面区域,一方面是为了给手动施力提供防滑的握持面,徒手拧动的时候不会因为筒身圆弧面打滑,另一方面这个平面也可以作为安装定位基准,在需要将模座固定到其他设备台面上时,平面贴合能保证安装的位置精度,避免圆柱面安装带来的周向转动偏差。伸出的细轴端是模座的安装导向段,用来插入配套设备的安装孔位,完成模座自身的定位固定,轴端和筒身的同轴度是设计时需要重点控制的形位公差,直接决定了安装后工作端的跳动精度。
设计思路上,整体采用圆柱筒体的结构形式,是因为圆柱结构的加工工艺性最好,普通车床就能完成大部分外圆、内孔的加工工序,不需要复杂的成型刀具,加工成本低且精度容易保证。选择手拧的锁紧方式,是针对夹紧力需求在50N·m以内的作业场景,这类场景如果采用螺栓锁紧或者液压夹紧结构,会造成结构冗余、成本上升,而手拧结构刚好能满足使用需求,同时结构更紧凑,操作更便捷。筒身的长度设计充分考虑了手动握持的人机工程学需求,握持段长度刚好适配成年人手掌的握持宽度,施力的时候手感舒适,不会因为长度过短导致捏持费力,也不会因为长度过长造成结构浪费、安装空间占用过大。径向锁紧孔的位置设置在靠近安装端的位置,是为了让锁紧点距离工作端更近,提升夹紧的刚性,减少工作端的悬臂长度,降低作业过程中的振动幅度。
从安装边界来看,该模座的最大外圆直径决定了安装孔的适配尺寸,安装时需要保证配套安装孔的公差带在H7级别,和伸出轴端采用间隙配合,既能保证装配顺畅,又不会因为间隙过大导致安装后出现晃动。筒身侧面的平面到轴线的距离是安装时的避让参考尺寸,在设计配套安装座的时候,需要预留出对应平面的避让空间,同时可以在安装座对应平面的位置设置紧定螺钉,顶在平面上实现模座的周向固定,不需要额外加工键槽就能传递扭矩。内孔的深度尺寸决定了可装入工作部件的最大长度,装入工作部件时不能超过这个深度,否则会导致工作部件顶到内孔底部,无法保证安装到位,影响后续的锁紧效果。两个径向锁紧孔的孔距是固定的,配套的工作部件上需要在对应位置加工出对应的凹坑或者平面,保证紧定螺钉顶紧时不会打滑,长期使用也不会出现工作部件移位的问题。
实际使用过程中,这类手拧模座常配套在小型台钻、手动攻丝机、检测工装台架上,用来装夹小型丝锥、冲头、检测探针这类小型工作部件,因为不需要工具就能拆装,操作人员在更换不同规格的工作部件时,只需要徒手拧松模座,抽出旧的工作部件,装入新的部件后再拧紧模座,拧紧紧定螺钉就能完成换型,整个过程不需要寻找配套扳手,也不需要施加过大的锁紧力,非常适合频繁换型的作业场景。同时因为整体结构没有复杂的传动部件,日常维护只需要定期清理内孔和外圆的碎屑、油污,在滑动配合面涂抹少量润滑脂就能保证长期顺畅使用,故障率极低,非常适合生产一线的粗放使用环境。设计建模的时候,需要重点保证内孔和外安装轴的同轴度,以及侧面平面和轴线的平行度,这两个形位公差直接影响模座安装后的工作精度,如果同轴度偏差过大,会导致装夹的工作端出现径向跳动,加工或者检测的时候出现精度超差的问题;如果平面和轴线的平行度偏差过大,安装时平面无法和安装座贴合,会导致模座安装倾斜,同样会影响工作端的位置精度。筒身的壁厚设计也经过了强度校核,在承受额定的手拧锁紧力以及工作端的切削反力时,不会出现筒身变形或者开裂的问题,同时壁厚控制在合理范围内,不会让整体重量过大,徒手操作的时候更加轻便。
