R8刀杆式半平切锯用切削刀柄结构

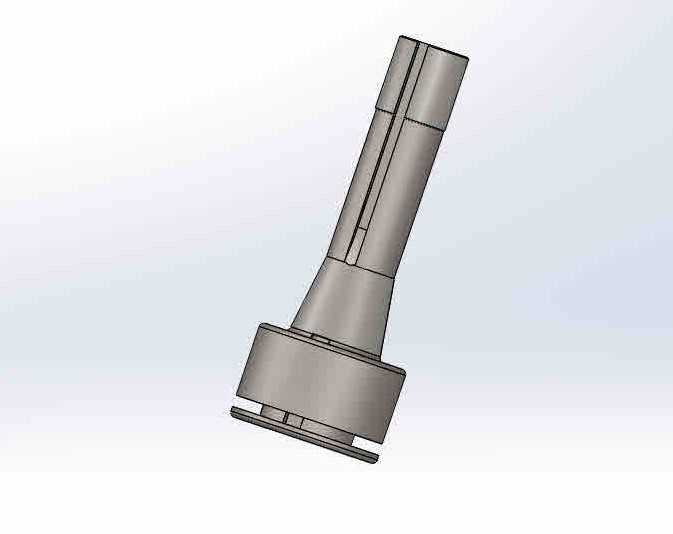

　　在常规金属切削加工的锯切工序里，这类适配R8主轴接口的半平切锯刀柄，是中小规格铣床、镗床完成窄槽切削、工件端面齐平加工、浅深度纵切工序的核心装夹部件，很多车间做小批量工装改制、五金零件修配的时候，都会优先选这类结构的刀柄，毕竟R8接口是普通立式铣床最通用的主轴装夹标准，不需要额外配过渡套就能直接装夹，换刀的对中效率比非标接口高不少。从实际使用场景来看，这类刀柄主要承担1又1/4英寸规格锯片的装夹定位，针对的是半平齐纵切的加工需求——也就是不需要完全切透工件，只需要在工件表面开出指定深度的平直切口，或者把工件端部的多余余量齐平切除的工序，常见于小型轴类零件的卡槽加工、薄型板材的定长切断、模具镶件的让位槽加工这类场景，加工时的切削力主要沿刀柄径向传递，所以结构设计上首先要保证装夹的刚性，避免锯片切削时出现偏摆让刀。整个刀柄的结构分为三个核心功能段，最上端是R8标准锥柄段，锥度严格匹配R8主轴的内锥孔，锥面的贴合度直接决定装夹后的同轴度，这一段做了纵向的开槽设计，和R8主轴的拉紧机构配合，当拉杆从主轴后端拉紧时，开槽的锥柄会产生微量的弹性收缩，牢牢抱紧在主轴锥孔内，既保证锥面完全贴合无间隙，又能传递足够的切削扭矩，避免重切削时刀柄打滑。中间段是过渡锥颈，从上端锥柄的小直径平滑过渡到下端的锯片安装座直径，这个过渡段的锥角设计做了刚度优化，没有采用直角台阶结构，就是为了减少应力集中，毕竟锯切时的径向冲击力会反复作用在这个位置，

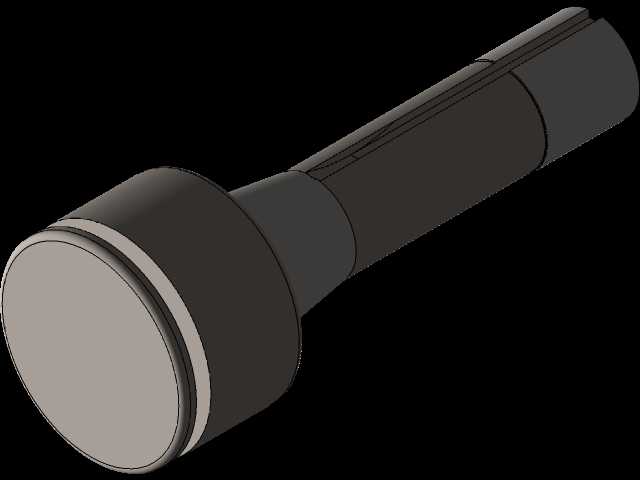

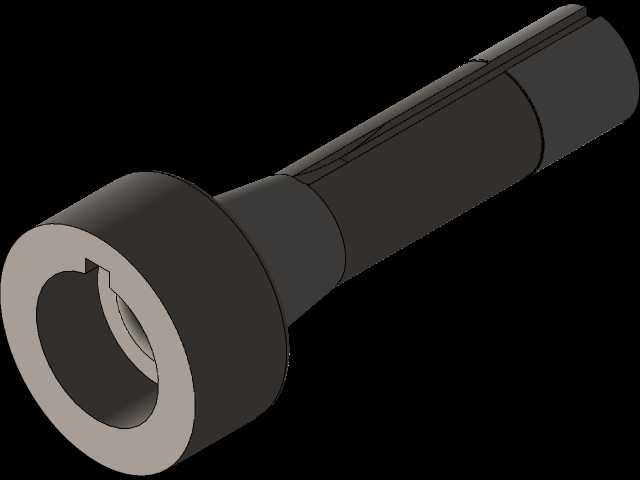

　　平滑过渡的结构能大幅降低长期使用后的断裂风险，同时锥颈的长度也做了适配，保证安装锯片后，锯片和主轴端面之间留出足够的排屑空间，不会让切屑卡在锯片和主轴之间刮伤工件表面。最下端是锯片安装定位座，采用台阶式定位结构，安装座的端面和刀柄轴线严格垂直，保证锯片装夹后端面跳动控制在合理范围内，锯片套在定位轴颈上之后，通过锁紧件把锯片压紧在定位端面上，定位轴颈的直径和配套锯片的内孔尺寸精准匹配，间隙控制在小间隙配合范围，既方便拆装锯片，又不会因为间隙过大导致锯片偏心。从安装边界来看，这类刀柄装入R8主轴后，伸出主轴端面的长度经过严格核算，既保证足够的加工深度，又不会因为悬伸过长导致刚性不足，加工时的径向让刀量控制在微米级，

　　能满足普通机加工的尺寸精度要求。设计的时候还考虑了实际操作的便利性，锥柄的开槽长度和宽度适配标准R8拉杆的拉紧行程，不需要额外调整拉杆长度就能直接使用，安装座的锁紧结构采用常规的紧固件，车间里用普通扳手就能完成锯片更换，不需要专用的拆装工具，日常维护的成本很低。实际加工过程中，这类刀柄适配的是高速钢或者硬质合金锯片，针对不同的加工材料，可以更换对应齿形的锯片，不需要更换刀柄本体，通用性很强，比如切铝合金的时候换大齿距的疏齿锯片，切碳钢的时候换中齿距的锯片，切薄件的时候换细齿密齿锯片，都能通过这个刀柄完成装夹。和整体式的锯切刀具相比，这种分体式的刀柄结构只需要更换磨损的锯片，刀柄本身可以长期重复使用，能大幅降低刀具的使用成本，

　　而且刀柄本身的结构没有易损的薄弱点，只要锥面没有磕碰拉伤，就能一直保持稳定的装夹精度。很多做小批量零件加工的车间，在没有专用锯切设备的情况下，就是靠普通立式铣床搭配这类R8接口的锯刀柄，完成各类锯切工序，不需要额外采购专用设备，就能拓展现有铣床的加工范围，这也是这类刀柄在通用机加工场景里普及率很高的原因。在三维建模的时候，这类结构需要重点保证锥面的锥度精度、定位端面和轴线的垂直度、定位轴颈的同轴度这些关键形位公差，建模时的基准选择要和实际加工的工艺基准一致，也就是以锥柄的轴线作为整个零件的设计基准，所有安装定位面的形位公差都以这个基准为参照，这样加工出来的零件才能满足实际使用的精度要求，不会出现装夹后锯片偏摆、切削振纹大的问题。另外，建模时还要注意锥柄开槽的位置和深度，开槽过深会导致锥柄拉紧时变形量过大，重复装夹的精度下降，开槽过浅则会导致拉紧力不足，切削时容易打滑，这些细节都是结合实际使用的反馈来确定的参数，不是凭空设计的结构。
