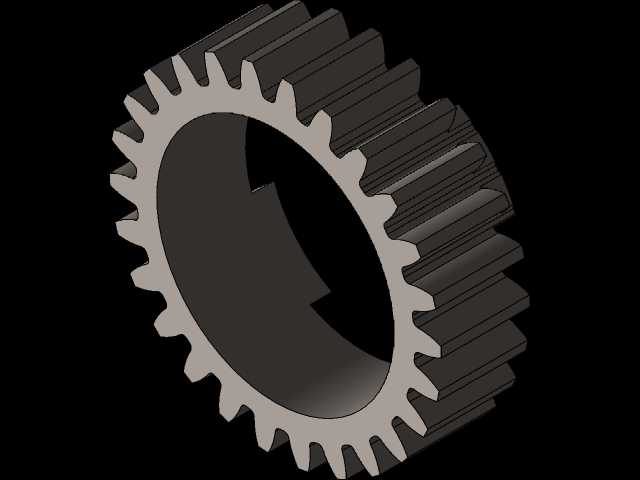

阿特拉斯磨机主轴后齿轮结构设计

　　在矿山磨矿、建材粉磨这类连续重载作业场景里，磨机主轴系的传动可靠性直接决定整条产线的开机率，后齿轮作为主轴末端的核心传动啮合件，承担着把动力端输出扭矩平稳传递到主轴、带动磨腔内部研磨介质完成物料粉碎的关键作用，这类安装在主轴后端的齿轮，不像输入端齿轮要承受频繁的载荷冲击，它的工况特点是长期处于稳定高扭矩、低线速度的运行状态，一旦出现齿面磨损、键槽崩裂或者安装错位，就会导致主轴传动间隙变大，磨腔运转出现偏摆，严重时甚至会打齿造成主轴系卡停，带来长时间的停机检修损失。

　　从结构设计逻辑来看，这款齿轮采用直齿圆柱齿形设计，没有选用斜齿结构，核心考量是磨机主轴后端的安装空间轴向尺寸受限，直齿齿轮不存在轴向分力，不需要额外设置推力轴承来抵消轴向载荷，能大幅简化主轴后端的支撑结构，降低装配复杂度。齿部参数匹配磨机额定输出扭矩做了针对性优化，齿顶高、齿根圆角都做了加强处理，齿根位置没有应力集中的尖角，避免长期重载下出现齿根疲劳裂纹。内孔采用带键槽的直孔配合设计，键槽的位置和尺寸严格匹配主轴后端的安装轴径，装配时通过平键传递扭矩，相比花键配合，这种单键结构加工难度更低，现场检修更换时不需要专用拉马工具，适配矿山现场相对简陋的检修条件。

　　实际安装边界上，这款齿轮的轴向定位靠主轴轴肩和后端压盖完成，齿轮端面和轴肩的贴合面有严格的平面度要求，装配后端面跳动量控制在极小范围内，避免啮合时出现齿面偏载。齿宽的设计匹配配对传动齿轮的齿宽，预留了合理的轴向窜动余量，不会因为主轴受热伸长出现齿轮啮合错位。外圆齿顶的倒角做了钝化处理，既方便装配时的啮合导入，也能避免齿顶尖角在运行中刮碰相邻的密封件或者轴承端盖。

　　在实际使用场景中，这类齿轮长期处于多粉尘、润滑条件相对一般的作业环境，所以齿面的硬度匹配做了梯度设计，齿面有足够的耐磨层应对长期啮合磨损，齿芯保持足够韧性，能承受偶尔出现的载荷波动，比如磨机启动时磨腔内介质堆积带来的瞬时过载，不会出现断齿问题。和普通减速机齿轮不同，磨机主轴后齿轮的啮合侧隙设置得比常规传动齿轮稍大，一方面是补偿长期运行后的齿面磨损量，延长齿轮的整体使用寿命，另一方面也能容纳少量混入啮合面的粉尘颗粒，避免磨粒进入齿面造成剧烈的磨粒磨损。

　　建模过程中，齿形的生成严格按照渐开线齿廓方程完成，每个齿的齿距误差、齿向误差都控制在传动精度要求范围内，内孔键槽的对称度、内孔和齿顶圆的同轴度都做了严格的公差约束，确保加工出来的零件装配后能平稳啮合，不会出现传动卡滞、异响的问题。齿轮的轮毂厚度做了加强设计，因为扭矩传递过程中轮毂位置要承受键的挤压应力，足够的轮毂厚度能避免长期运行中出现轮毂开裂、键槽变形的问题。轮毂两端的倒角也做了对应处理，装配时不会刮伤主轴表面，也方便压装作业。

　　从设备运维的角度看，这类齿轮的设计充分考虑了现场更换的便捷性，没有复杂的异形结构，所有加工面都是常规机床可以完成加工的特征，不需要专用定制刀具，即使是现场维修车间也能完成备件的加工制作。齿轮的重量控制在合理范围内，现场更换时不需要大型吊装设备，两名检修人员就能完成拆装作业，大幅缩短故障停机时间。在润滑设计上，齿轮采用脂润滑或者稀油飞溅润滑都能适配，齿面的粗糙度要求满足油膜形成的条件，运行时能在齿面形成稳定的润滑油膜，降低齿面的接触应力，减少磨损速率。

　　不同于精密传动设备上的高精度齿轮，磨机用的主轴后齿轮在设计上更侧重可靠性、易维护性和重载适应性，不会盲目追求过高的加工精度，而是在满足传动平稳性要求的前提下，尽可能降低加工和维护成本，匹配矿山、建材这类行业的设备运维特点。整个齿轮的结构没有多余的冗余设计，每个特征都对应实际工况的需求，比如齿面没有做多余的减重孔，因为减重孔会积攒粉尘和油污，长期运行后会影响齿轮的动平衡，反而带来运转振动问题；整体采用实心辐板结构，刚性更强，能承受更大的冲击载荷，即使出现瞬时过载，也不会出现辐板断裂的问题。
