集成式正齿轮轴传动组件结构设计

项目分类:齿轮 发布时间:2022-01-13 ID:500731
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计
  • 集成式正齿轮轴传动组件结构设计

  在常规平行轴动力传递场景中,轴齿分体式的齿轮装配结构往往需要额外的键连接、轴向定位结构,不仅增加装配工序,在频繁正反转、冲击载荷的工况下还容易出现键槽磨损、齿轮轴向窜动的问题,这款集成式正齿轮轴组件正是针对这类痛点做的结构优化,将传动齿轮与支撑轴做一体化结构设计,从根源上消除了分体装配带来的连接间隙与失效风险。从实际应用场景来看,这类结构广泛适配中小载荷的平行轴传动工位,比如轻工输送线的动力输入端、小型机床的进给传动链、自动化设备的同步传动机构,还有部分农用机械、小型减速机的内部传动级,只要是两平行轴之间需要恒定传动比的旋转动力传递,且安装空间紧凑的场合,这类集成轴齿结构都能发挥结构紧凑、传动刚性好的优势。

  从功能特性上看,该组件的轮齿采用标准直齿齿形设计,齿向与轴线完全平行,啮合过程中不存在轴向分力,对两端支撑轴承的轴向载荷要求更低,支撑结构可以选用更简单的深沟球轴承即可满足使用需求,不需要额外配置推力轴承来抵消轴向力,能有效降低整套传动机构的配套成本。同时直齿结构的加工工艺性更好,不管是滚齿、插齿还是后续的齿面淬火处理,工艺成熟度高,加工精度更容易保证,装配时不需要做复杂的齿向对中调整,只要保证两轴的中心距公差、平行度公差在设计范围内,就能实现平稳啮合,日常维护的拆装难度也远低于斜齿、人字齿类的轴齿组件。

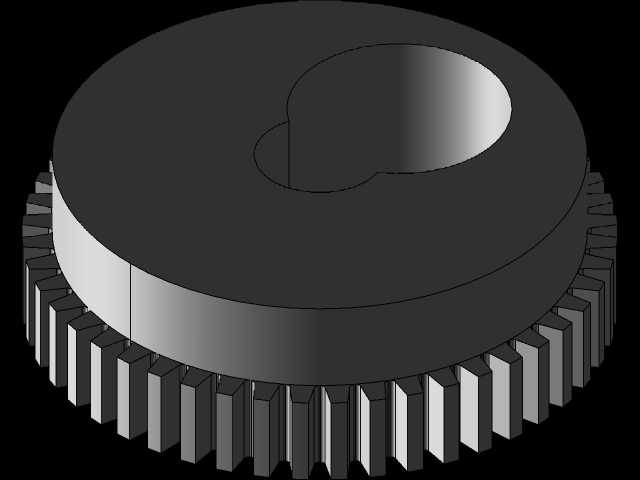

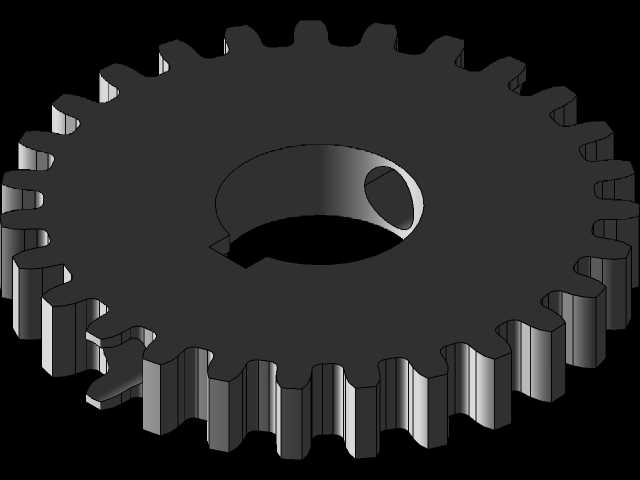

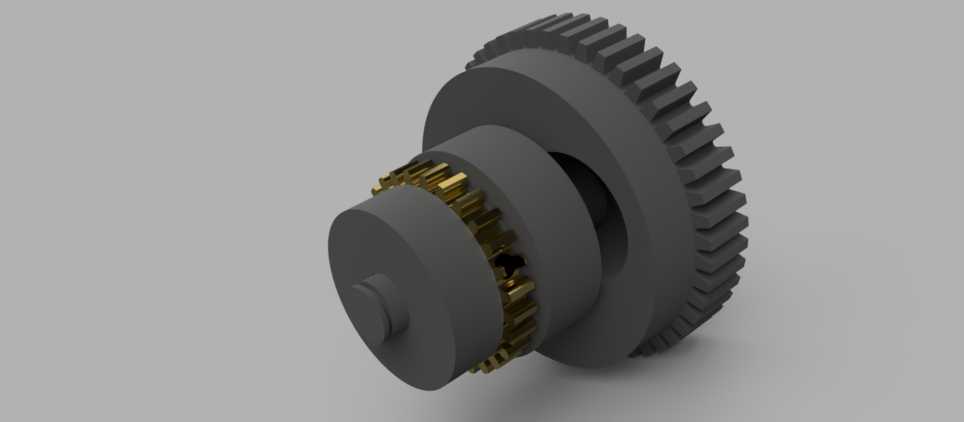

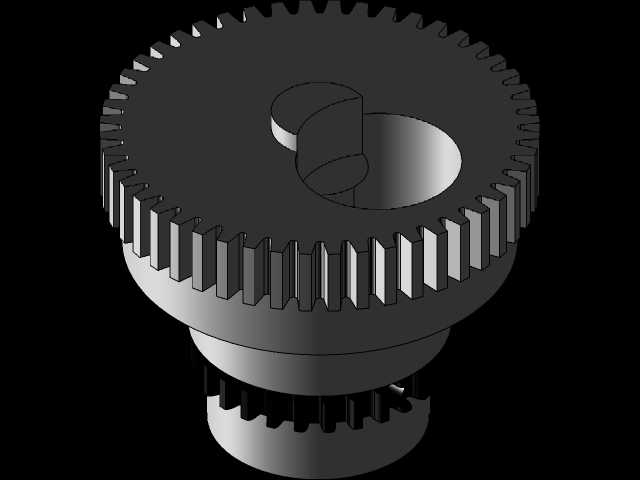

  设计思路上,这款轴齿组件做了明确的功能分区:最外侧的大直径直齿段是核心的动力啮合区,齿宽参数是根据额定传递扭矩核算后确定的,既保证齿面接触强度足够,避免长期满载运行出现齿面点蚀、断齿问题,又不会因为齿宽过大导致载荷沿齿向分布不均;紧邻齿圈的轴肩结构是轴向定位基准,装配时轴承内圈、轴套等零件可以直接抵靠在轴肩端面上,不需要额外加工定位卡槽,轴肩的过渡圆角做了圆弧处理,避免应力集中导致轴段在交变载荷下出现疲劳断裂;轴段的直径变化是根据不同位置的受力情况做的阶梯设计,啮合段对应的轴径最大,保证轮齿根部的抗弯强度,两端支撑轴径根据轴承内孔标准尺寸做匹配设计,轴端的小直径段是动力输入端,可以通过联轴器连接驱动电机,也可以加工键槽安装同步带轮、链轮等动力输入构件。

  从安装边界来看,设计时需要严格控制几个核心尺寸公差:首先是两安装轴的中心距,必须和配对齿轮的参数做匹配,中心距偏大会导致啮合侧隙过大,传动过程中出现冲击异响,中心距偏小则会导致轮齿啮合过紧,齿面磨损加剧,运行温升过高;其次是轴段的同轴度公差,两端支撑轴颈与齿轮分度圆必须保证足够的同轴度,否则装配后会出现齿轮径向跳动超差,传动过程中出现周期性的转速波动,严重时还会出现卡齿问题;另外轴向安装尺寸需要预留足够的热膨胀间隙,因为设备运行过程中轴段会因为温升出现微量伸长,预留0.1-0.3mm的轴向间隙可以避免轴件受热胀死,损坏支撑轴承。

  实际选型应用时,还需要根据具体工况做适配调整:如果是用于有粉尘、水汽的恶劣工况,可以在齿面做硬化处理,同时在轴端增加密封结构,避免杂质进入啮合区与轴承位;如果是用于高速传动场景,可以对齿顶、齿端做倒角修缘,降低啮合时的切入冲击,减少运行噪音;如果是重载冲击工况,可以适当加大轴肩过渡圆角,提升轴件的抗疲劳强度,同时选用更高强度的合金材料做毛坯,配合相应的热处理工艺提升整体力学性能。这类集成轴齿结构相比分体装配的齿轮与轴,零件数量更少,装配累计误差更小,传动链的刚性更好,在对传动精度、结构紧凑度有要求的中小功率传动场景中,是性价比非常高的传动构件选择。
